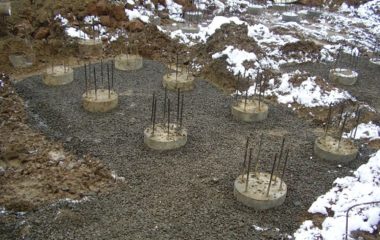

Что, если я скажу вам, что можно пробурить землю и залить в неё бетон, чтобы получить супер-надёжную основу для дома? Именно так и работают буронабивные сваи — настоящие «корни», которые уходят глубоко в грунт, чтобы удержать на себе целые здания. Они спасают ситуацию там, где обычный фундамент сдался бы: на слабых, мокрых почвах и даже склонах. Почему они так популярны? Сейчас расскажу.
Всё просто, как бутерброд, только прочнее. Сначала в грунте бурят скважину до плотных слоёв. Потом туда устанавливают каркас из арматуры и заливают бетон. Получается монолитная колонна, которая прочно сцепляется с окружающим грунтом. Диаметр и конфигурацию можно менять под нужды проекта — гибкость на высоте!
А вы знали, что этот метод ещё и довольно тихий? По сравнению с забивкой готовых свай — просто библиотека. Шума почти нет, вибрации минимальны, и большого пространства для работы не требуется. Поэтому их так любят использовать в плотной городской застройке, где каждый квадратный метр и децибел на счету. Экономия времени и материалов — тоже весомый бонус.
Какие бывают буронабивные сваи и где их применяют?
| Вид буронабивной сваи | Применение | Преимущества |
|---|---|---|
| Обычная цилиндрическая свая | Стандартное решение для большинства грунтов и типов зданий. | Простота технологии, универсальность, проверенная надёжность. |

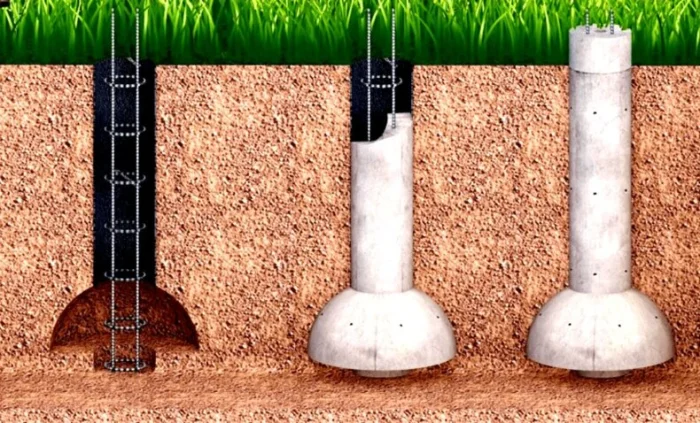

| Свая с уширением (пяткой) | Для грунтов с высокой нагрузкой или когда нужно серьёзно увеличить несущую способность. | Пятка работает как якорь, распределяя вес на большую площадь грунта. |
| Свая с камуфлетным уширением | Освоение сложных, плотных или каменистых грунтов. | Специальный наконечник позволяет «пробивать» трудные слои и создавать уширение. |
| Свая с расширенной верхней частью (раструбом) | Для слабых, просадочных грунтов, где важно распределить нагрузку у поверхности. | Раструб не даёт свае «утонуть» в мягком грунте под весом ростверка. |
| Свая с утолщённой головкой | Аналогично — для грунтов с низкой несущей способностью у поверхности. | Увеличенная опорная площадь под оголовком повышает стабильность всей конструкции. |

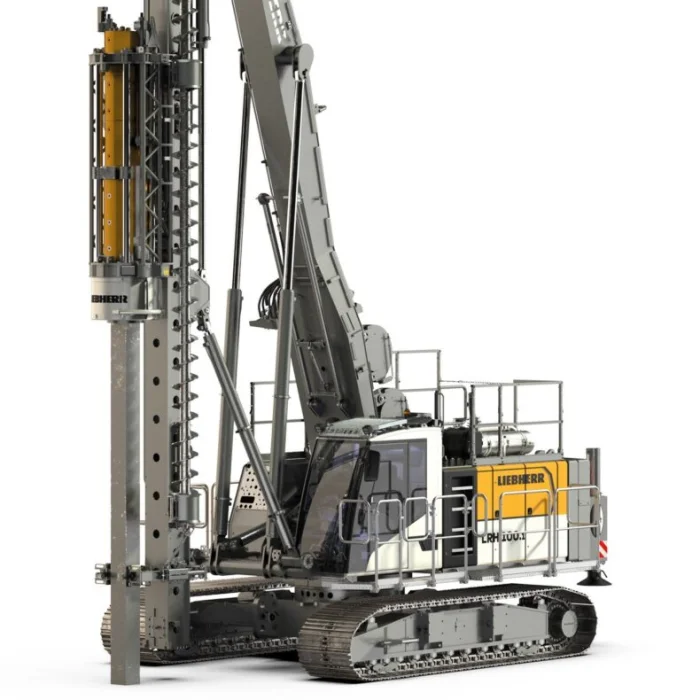

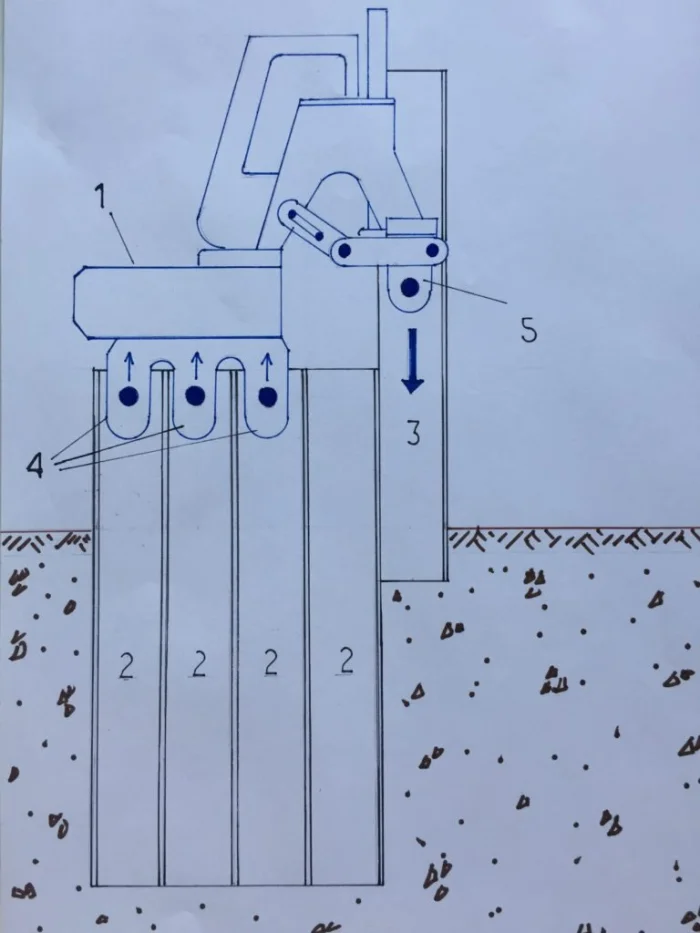

Как работает буронабивная установка? Не просто же бурим!
Процесс — это чёткая последовательность, где важен каждый шаг. Давайте разберём по пунктам, как рождается свая:
- Подготовка площадки: Всё начинается с расчистки и планировки территории. Нужно убрать всё лишнее и обеспечить подъезд техники. Без этого — никуда.
- Установка техники: На точку бурения загоняют установку. Она может быть на колёсах, гусеницах или даже на платформе — в зависимости от условий.
- Бурение скважины: Вращающийся бур вгрызается в землю на расчётную глубину. Здесь важно контролировать вертикаль и не допустить осыпания стенок.

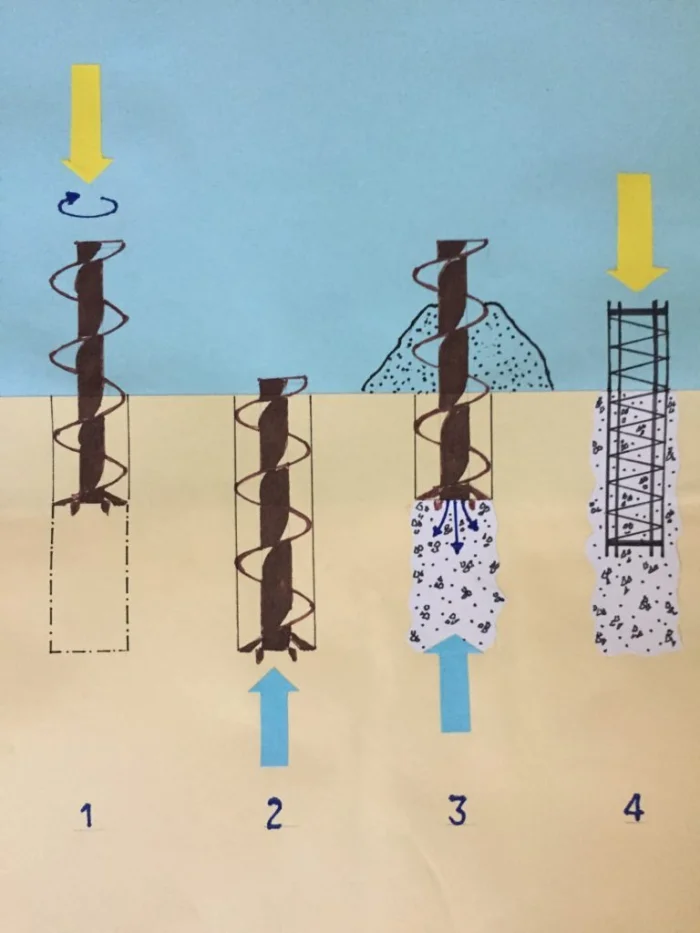

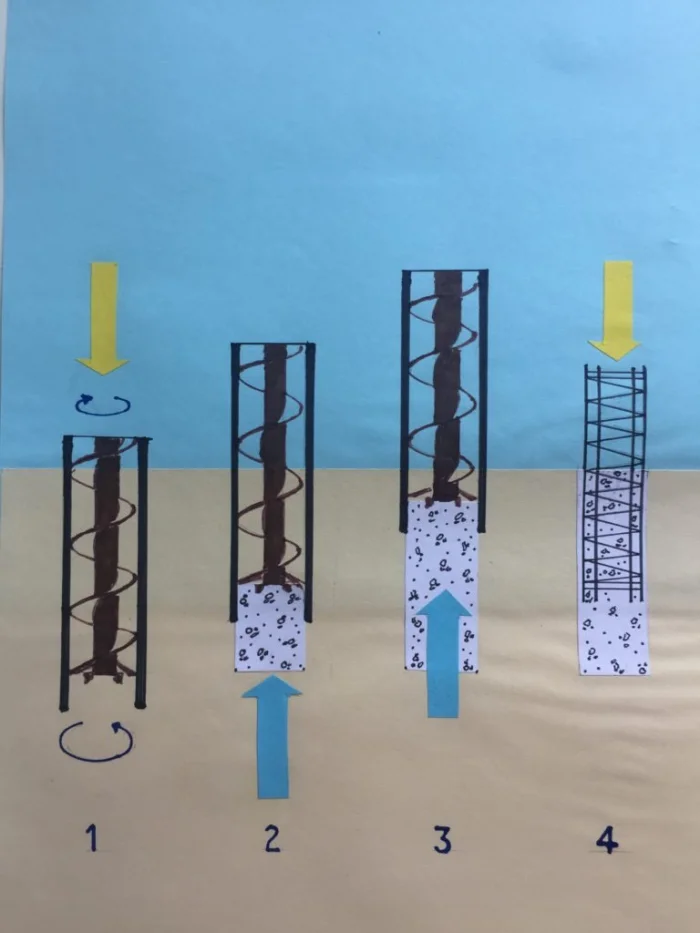

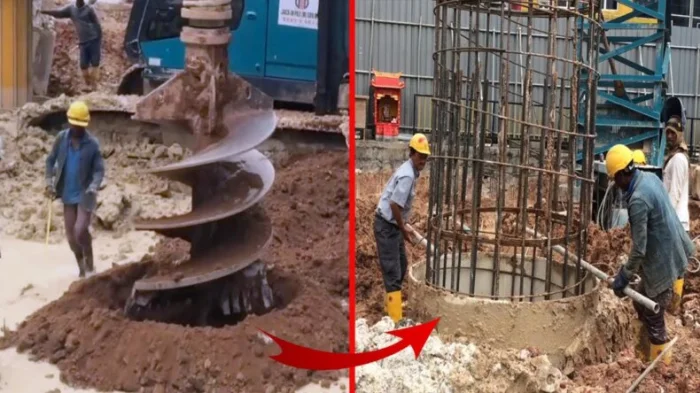

- Установка каркаса и бетонирование: В готовую скважину опускают арматурный каркас и начинают заливку бетона. Часто это делают через полый шнек, чтобы стенки не обрушились.
- Контроль качества: После установки сваю обязательно проверяют: геометрию, прочность бетона, несущую способность. Доверяй, но проверяй!
Красота технологии — в её мобильности. Установки бывают и стационарные, и передвижные, что позволяет работать практически где угодно: в чистом поле или в тесном дворике исторического центра. Под каждый проект можно подобрать оптимальный тип сваи и способ её монтажа.

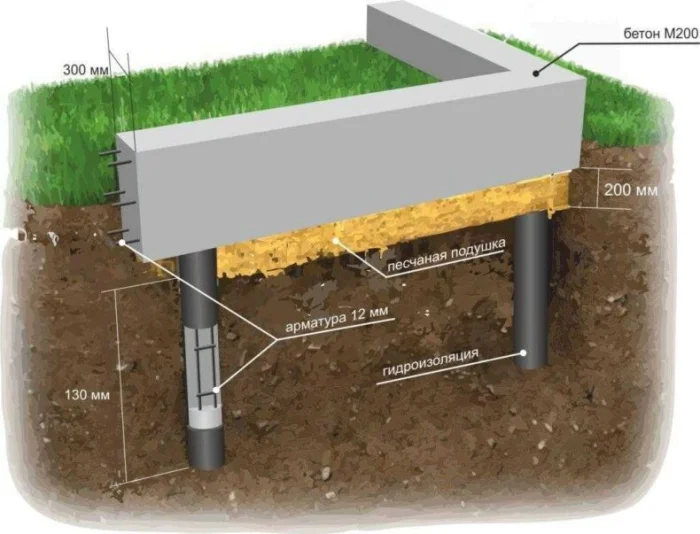

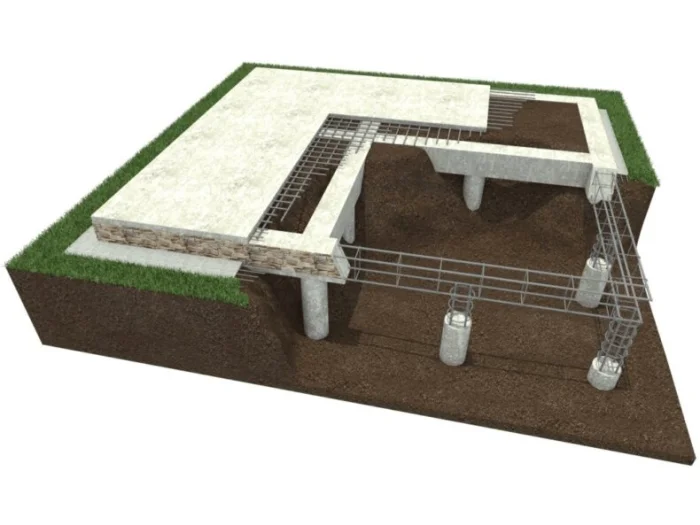

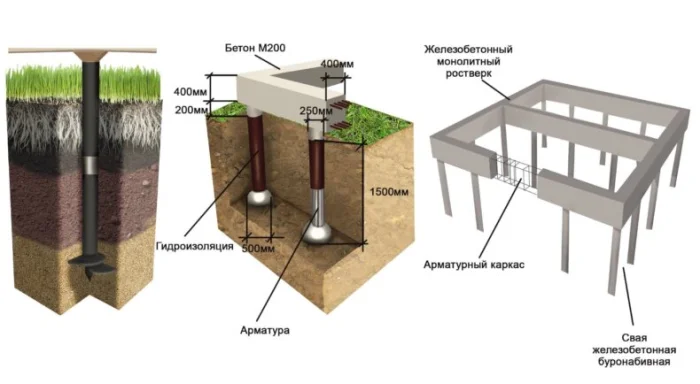

Из чего состоит буронабивная свая? Разбираем на запчасти
Любая свая — это не просто столб бетона. Это инженерное изделие со своими «органами»:
- Оголовок: Верхушка сваи, на которой будет держаться ростверк или плита. Именно он передаёт нагрузку от здания на тело сваи.
- Тело (ствол): Основная, подземная часть. Она работает как стержень, передающий нагрузку от оголовка вглубь грунта.
- Основание (пятка): Нижний торец, который упирается в плотный грунт. Уширенная пятка значительно увеличивает площадь опоры.
- Защитное покрытие: Не всегда видимая, но важная часть. Это может быть антикоррозионное покрытие для стальной арматуры или специальные добавки в бетон для агрессивных грунтов.
Материалы для этих «запчастей» тоже разные: от классической стали и железобетона до дерева (для лёгких конструкций) и современных композитов. Выбор зависит от бюджета, нагрузки и условий эксплуатации. Кто сказал, что у фундамента не может быть характера?
В итоге, проектируя свая, инженер как конструктор «Лего» комбинирует разные типы головок, диаметры стволов и формы оснований. Цель одна — получить идеальную опору для конкретного здания на конкретной земле.
Материалы для свай: сталь, бетон или, может, дерево?
Из чего только не делают сваи! Выбор материала — это всегда компромисс между прочностью, долговечностью, ценой и условиями работы.

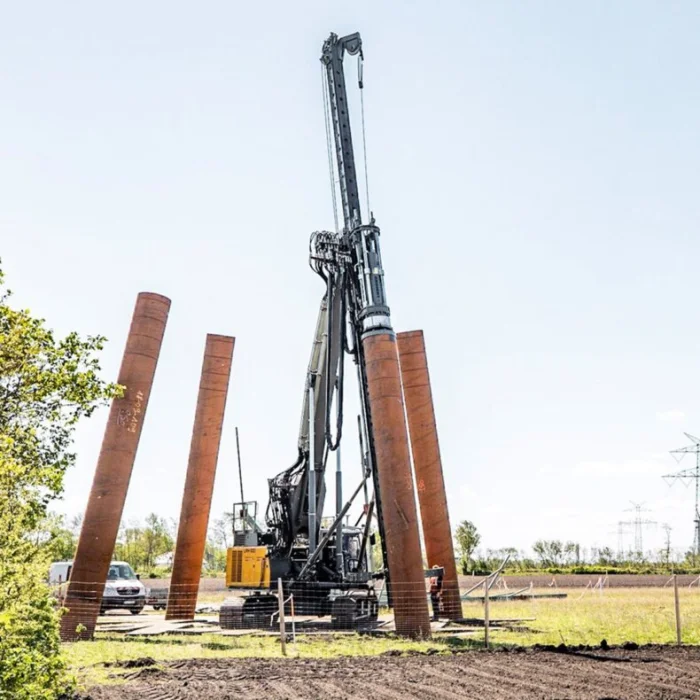

Сталь
Король прочности и скорости. Стальные трубы или шпунты забивают или вдавливают в грунт. Они отлично работают на сжатие и изгиб, но боятся коррозии. Нужна хорошая защита!
Железобетон
Самый распространённый вариант для буронабивных свай. Бетон работает на сжатие, а стальная арматура внутри него — на растяжение. Идеальный симбиоз! Долговечно, надёжно, но требует времени на созревание бетона.
Дерево
Старейший материал. Сваи из лиственницы или дуба могут прослужить века в условиях постоянной влажности (помните Венецию?). Но для масштабного строительства сегодня применяют редко — дорого и не всегда достаточно прочно.
Композитные материалы
Современный тренд! Сваи из стекло- или углепластика невероятно лёгкие, не ржавеют и легко монтируются. Пока что дороговаты для массового применения, но за ними будущее в специфичных проектах — например, в агрессивных средах.
Какой материал выбрать? Вопрос на миллион. Нужно смотреть на нагрузку, тип грунта, уровень грунтовых вод и, конечно, смету. Грамотный инженер всегда рассматривает несколько вариантов, прежде чем сделать окончательный выбор.

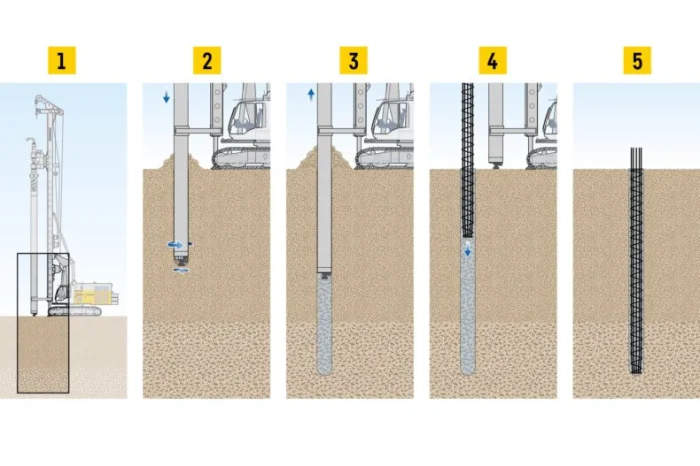

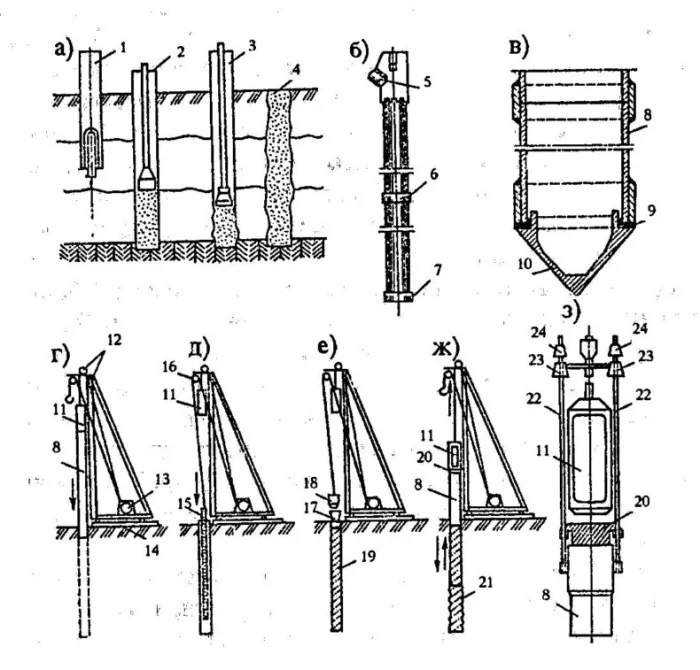

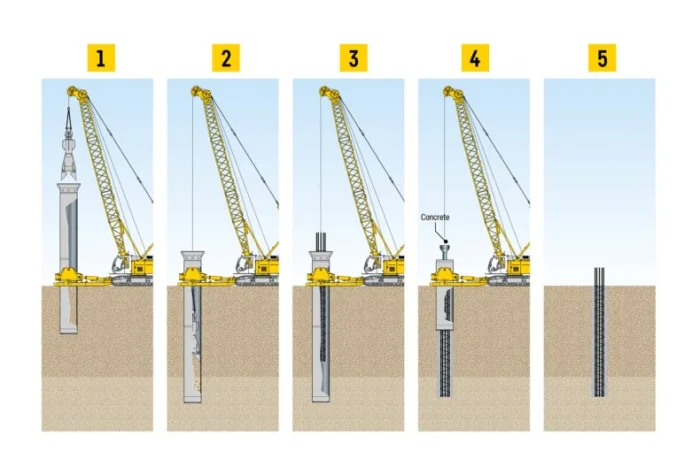

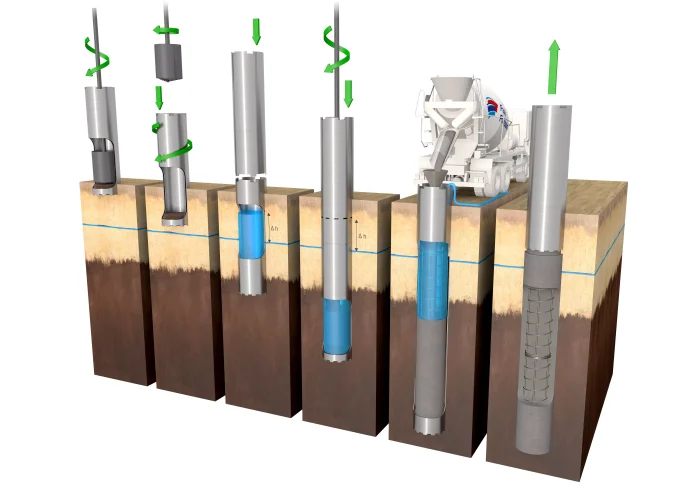

Технология производства: от скважины до готовой сваи
Давайте пройдём весь путь создания сваи шаг за шагом. Это увлекательнее, чем кажется!
Подготовка: разведка и расчистка
Всё начинается не с бура, а с проекта и геологии. Нужно точно знать, что у нас под ногами. Площадку очищают, размечают места под будущие сваи с точностью до сантиметра.

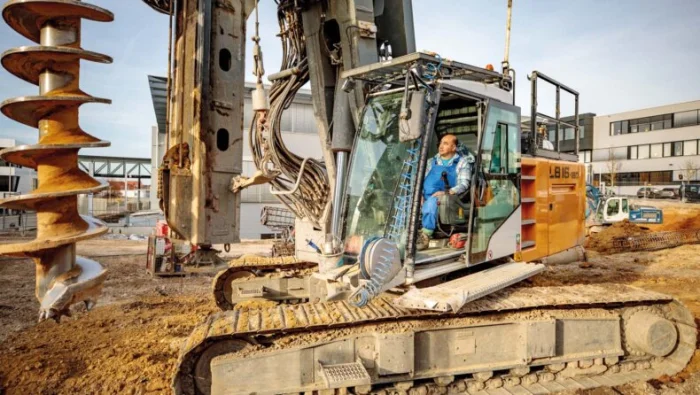

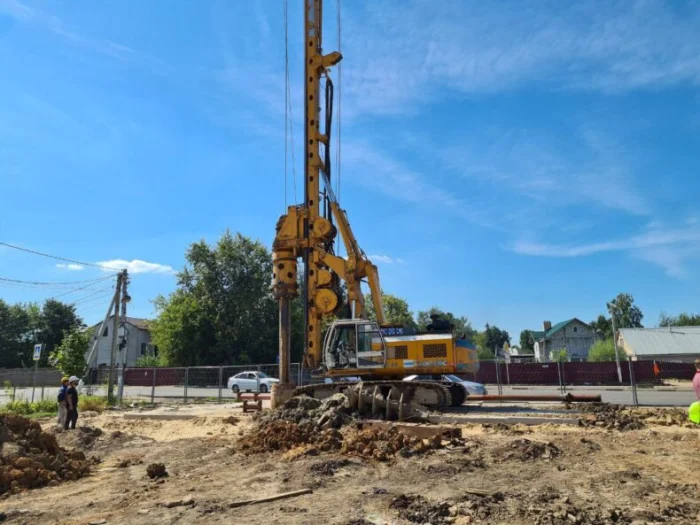

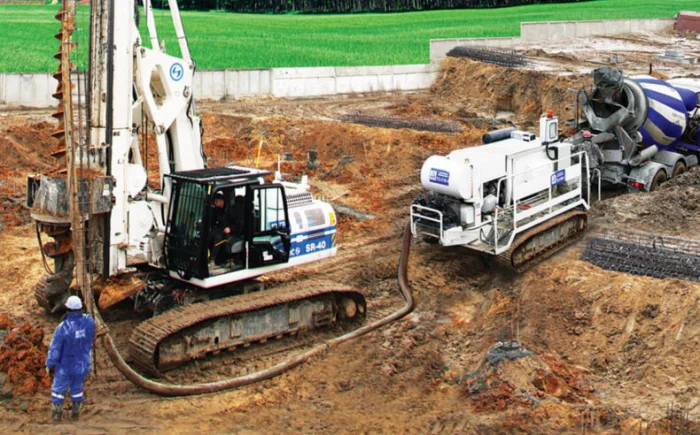

Буровая установка на позиции
Тяжёлую технику загоняют на точку. Современные установки — высокоточные машины, способные бурить под углом и контролировать процесс в реальном времени.

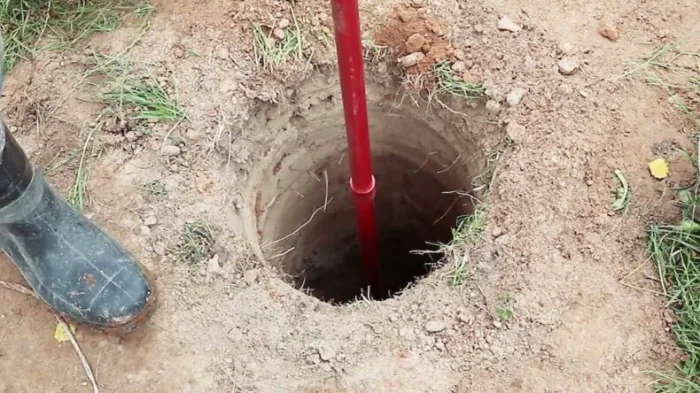

Главное действо: бурение
Вращающийся бур уходит вглубь. Диаметр — от 150 мм до метра и больше. Глубина — до тех пор, пока не достигнут несущий слой. Весь вынутый грунт аккуратно складируют для последующей утилизации.

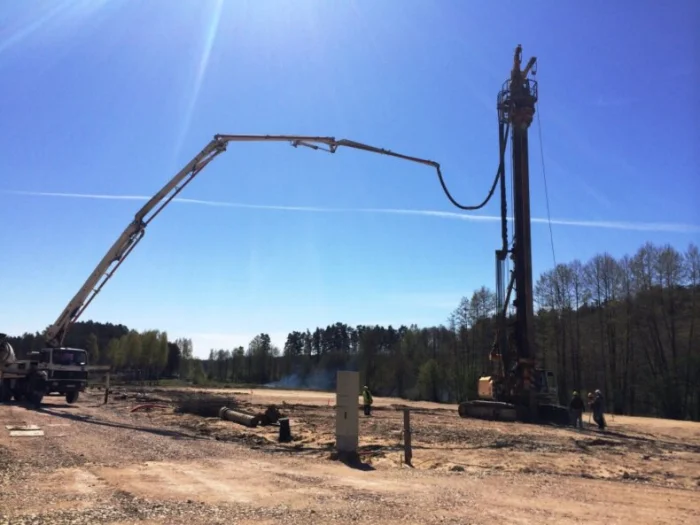

Армирование и бетонирование

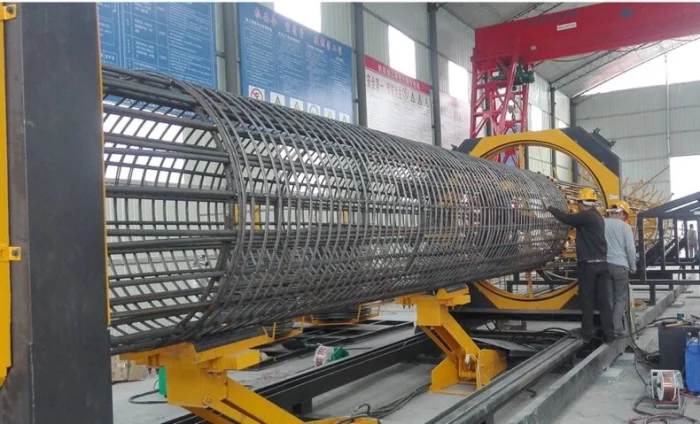

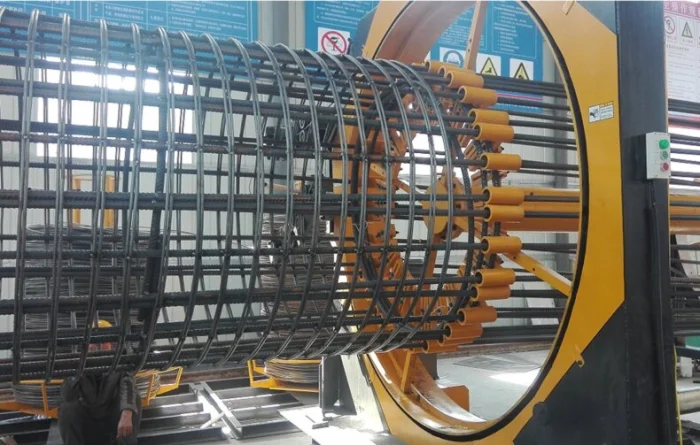

В готовую скважину опускают заранее собранный каркас из арматуры. Затем под давлением, чтобы не было пустот, заливают бетонную смесь. Это самый ответственный момент — любая халтура здесь недопустима.
Формирование оголовка
После заливки излишек бетона срезают, формируя ровный оголовок на заданной высоте. К нему потом будет крепиться ростверк.
Контроль на каждом шагу
Качество проверяют постоянно: геометрия скважины, марка бетона, корректность установки арматуры. Готовую сваю тестируют на прочность. Всё должно соответствовать проекту до мелочей.
Вот так, этап за этапом, и рождается надёжная опора. Это не просто «залить дырку бетоном» — это сложный технологический процесс, где точность и соблюдение норм решают всё. От этого зависит, простоит ли дом века или начнёт трещать по швам через пару лет.
Плюсы и минусы: взвешиваем все «за» и «против»
Идеальных решений не бывает. Давайте честно посмотрим на сильные и слабые стороны буронабивных свай.
| Преимущества | Недостатки | Идеальное применение |
|---|---|---|
|
|
|
Выбор в пользу буронабивных свай — это почти всегда выбор в пользу высочайшей надёжности там, где другие методы не справляются. Да, это дороже и сложнее, но зато ваш фундамент станет настоящей крепостью. Стоит ли экономить на собственном спокойствии? Риторический вопрос.

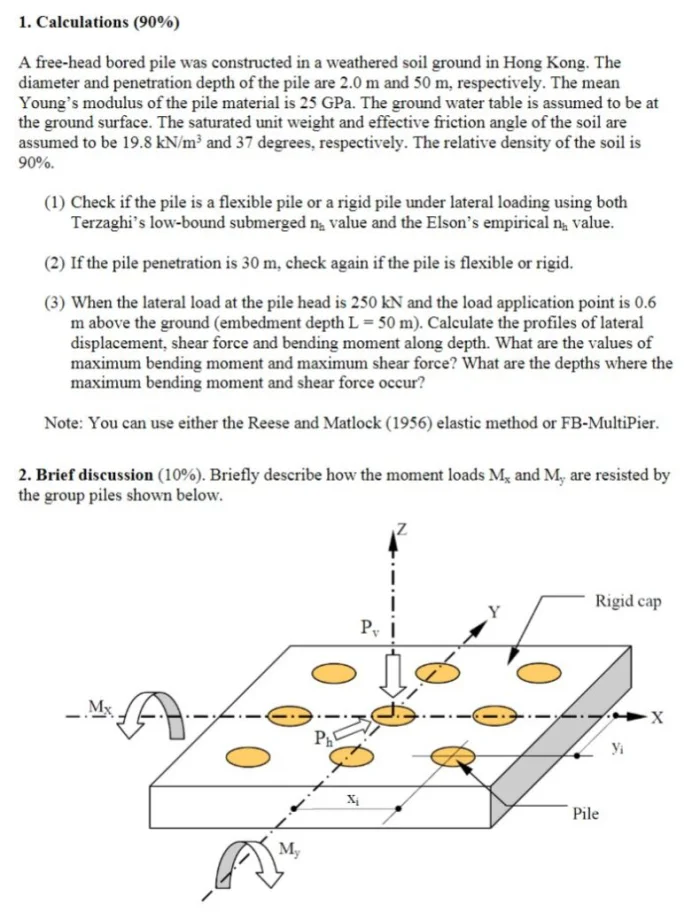

Как рассчитать параметры свай? Не на глаз же!
Расчёт — это основа всего. От него зависит, не просядет ли ваш будущий дом. Вот примерный алгоритм действий инженера:
- Изучение грунта: Без данных геологии — никуда. Нужно понять плотность, несущую способность, уровень вод. Берутся пробы, делаются зондирования.
- Определение нагрузки: Сколько будет весить здание со всей отделкой, мебелью, снегом на крыше и людьми внутри? Всё суммируется.
- Выбор типа и диаметра сваи: Исходя из нагрузки и грунта, подбирают оптимальный вид и толщину сваи. Диаметр может быть от 150 до 1000 мм и более.
- Расчёт глубины и количества: На какую глубину нужно заглубиться? Сколько всего свай понадобится? Их расставляют под несущими стенами и колоннами с определённым шагом.
- Расчёт материалов: Сколько нужно бетона, арматуры? Всё это сводится в смету.
Это сложная математика, которую доверяют компьютерам и опытным расчётчикам. Ошибка здесь может дорого обойтись. Но именно точный расчёт позволяет сэкономить: не перестраховаться, сделав лишние сваи, и не ошибиться в меньшую сторону.
Правильный расчёт — это баланс между надёжностью и экономией. Он превращает абстрактный проект в конкретный рабочий чертёж, по которому можно смело начинать строительство.
Подготовка площадки: создаём условия для работы
Прежде чем загнать тяжёлую технику, площадку нужно привести в порядок. Что входит в эту «уборку»?
Геодезическая разбивка
Согласно проекту, на местность выносят точные координаты каждой будущей сваи. Колышками, краской, лазерным нивелиром — погрешность минимальна.
Расчистка и планировка
Убираем мусор, вырубаем кусты, снимаем при необходимости верхний плодородный слой. Нужно обеспечить беспрепятственный проезд и установку техники на всех точках.
Организация подъездных путей
Бетононасосы, миксеры с бетоном, машины с арматурой — всё это должно легко заезжать на объект. Иногда для этого нужно уложить временные дорожные плиты.
Хорошая подготовка площадки экономит кучу времени и нервов в процессе монтажа. Это как накрыть на стол перед праздником: когда всё под рукой, работа спорится.

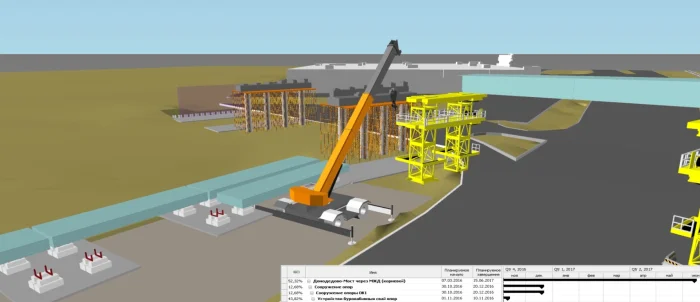

Как организована работа на объекте?
Это слаженный механизм, где каждый винтик важен.
Логистика
Нужно составить график поставки материалов, чтобы бетон и арматура прибывали точно к моменту монтажа. Простой техники — это деньги на ветер.
Работа бригад
Одни бурят, другие вяжут арматуру, третьи занимаются бетонированием. Важен чёткий тайминг и взаимопонимание. Опытный прораб — ключевая фигура.
Техника безопасности
Работа с тяжёлой техникой и на глубине всегда опасна. Обязательны ограждения, знаки, инструктажи и защитная экипировка для всех рабочих.
Увидеть, как несколько бригад и единиц техники работают как один организм, — это завораживающее зрелище. В этой кажущейся суматохе есть строгий порядок, подчинённый одной цели: создать прочный фундамент.
Контроль качества: а вдруг свая кривая?
Как убедиться, что каждая свая — эталон? Проверок много, и они на всех этапах.
Входной контроль материалов
Проверяются паспорта на бетон, сертификаты на арматуру. Бетонную смесь могут испытать на осадку конуса прямо на объекте.
Операционный контроль
Замеряют глубину и диаметр скважины, вертикальность, качество установки арматурного каркаса, объём залитого бетона.
Приёмочный контроль
После бетонирования сваи проверяют самыми разными методами, о которых — ниже.
Контроль — это не недоверие к строителям. Это необходимая процедура, которая защищает интересы заказчика и гарантирует, что всё сделано по уму. Спите спокойно, ваш фундамент под надёжным присмотром.

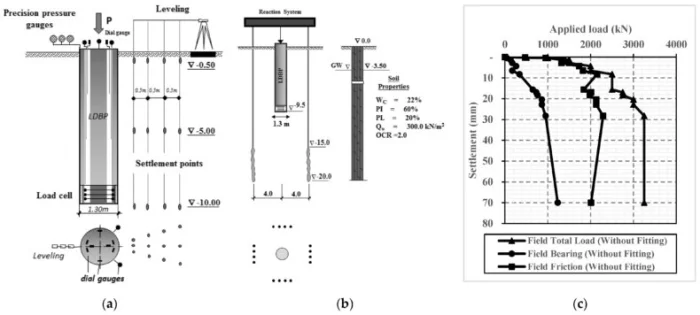

Методы испытаний: как проверить, что свая держит?
Испытания — это экзамен для готовой сваи. Самые показательные — статические и динамические.
| Метод испытания | Суть метода | Что показывает? |
|---|---|---|
| Статические испытания | На оголовок сваи постепенно нагружают груз (гирями или домкратами) и замеряют её осадку. | Реальную несущую способность сваи в данных грунтовых условиях. Самый точный, но дорогой и долгий метод. |
| Динамические испытания | По оголовку сваи бьют молотом и с помощью специальных датчиков анализируют её отклик на удар. | Позволяет косвенно оценить несущую способность и целостность ствола. Быстрее и дешевле статических. |
| Акустическая диагностика | С помощью ультразвука или sonic logging проверяют целостность и однородность бетона в стволе. | Выявляет скрытые дефекты: пустоты, разрывы, неоднородность бетона. |
Испытаниям подвергают не все сваи, а выборочно, по нормам (например, 2% от общего количества, но не менее двух). Если «подопытная» свая выдержала, значит, и остальные, сделанные по той же технологии, надёжны.
Испытание свай — это финальный штрих, который ставит точку в работе. Положительные результаты — зелёный свет для продолжения строительства. Это доказательство, что ваша опора — не просто бетон в земле, а инженерное сооружение, которому можно доверить тонны.
А что, если нужно усилить старые сваи?
Время и нагрузка делают своё. Иногда существующие сваи нужно «прокачать». Как?
Усиление ствола
Если свая не выдерживает нагрузку, её можно нарастить диаметром, закачав под давлением цементный раствор в грунт вокруг неё (инъектирование) или устроив рубашку из бетона.
Увеличение глубины или опорной площади
Иногда рядом со старой сваей бурят новую, более глубокую, и связывают их ростверком. Или создают уширение под пяткой существующей сваи.
Замена повреждённого участка
Если верхняя часть сваи разрушена (например, от мороза или агрессивной среды), её можно расчистить, установить новую арматуру и забетонировать заново.
Модернизация — дело тонкое. Нужно точно диагностировать проблему и выбрать метод, который не нарушит работу соседних свай и всего фундамента.

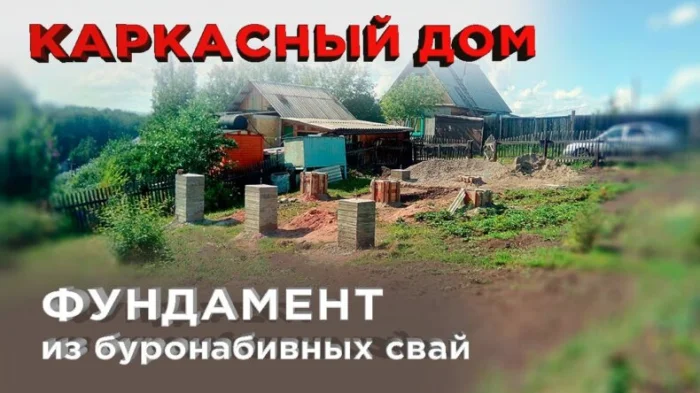

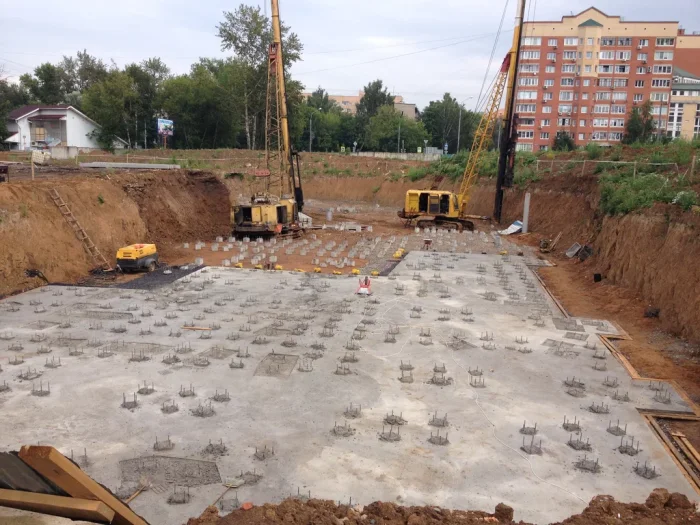

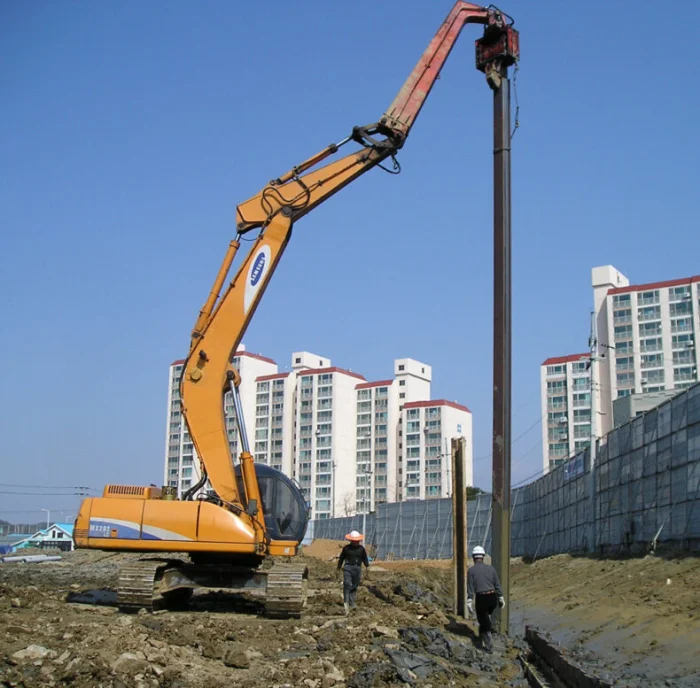

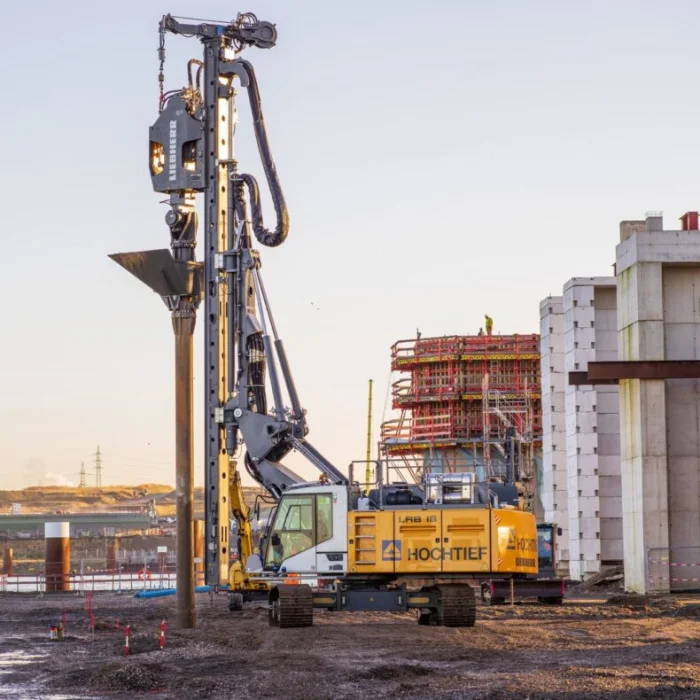

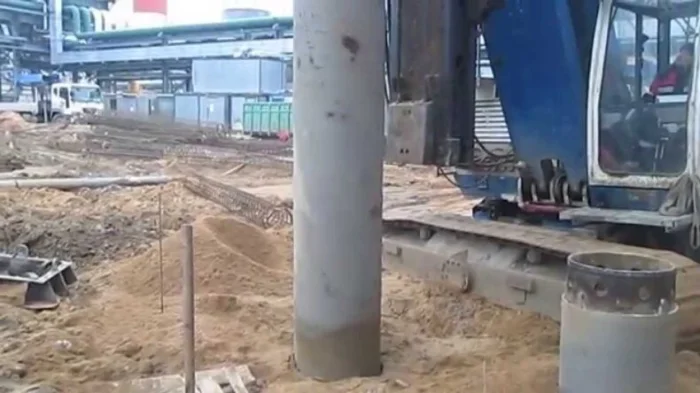

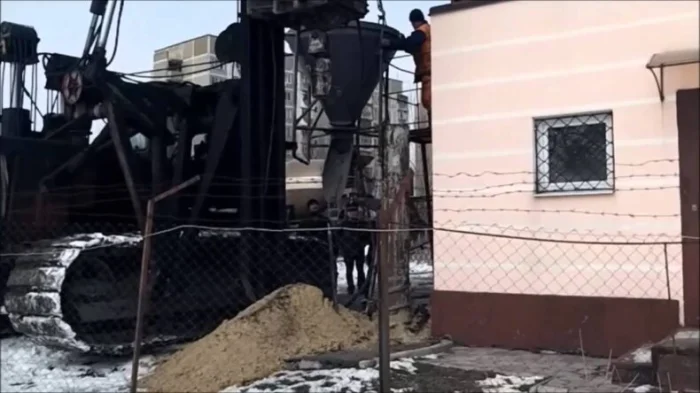

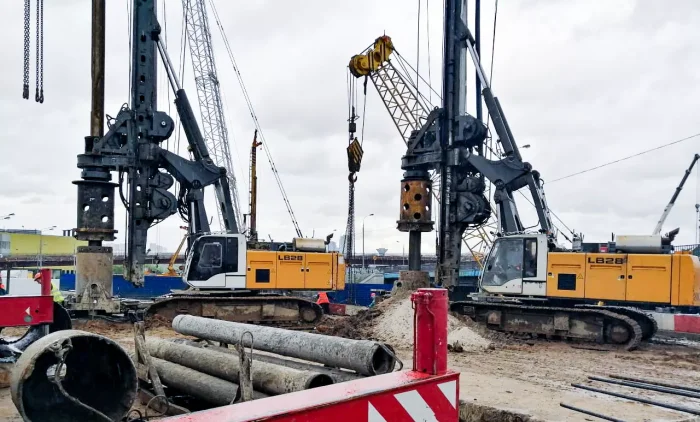

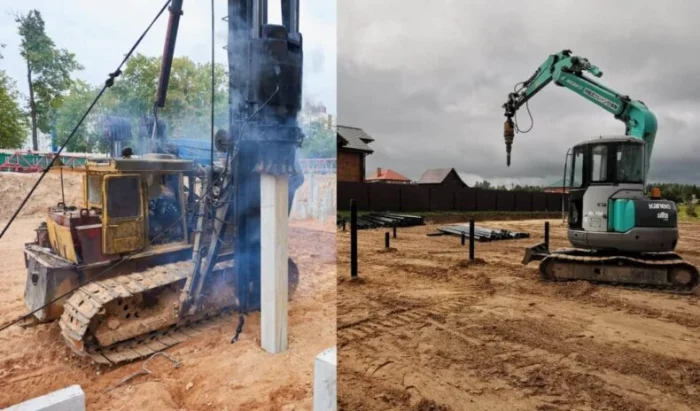

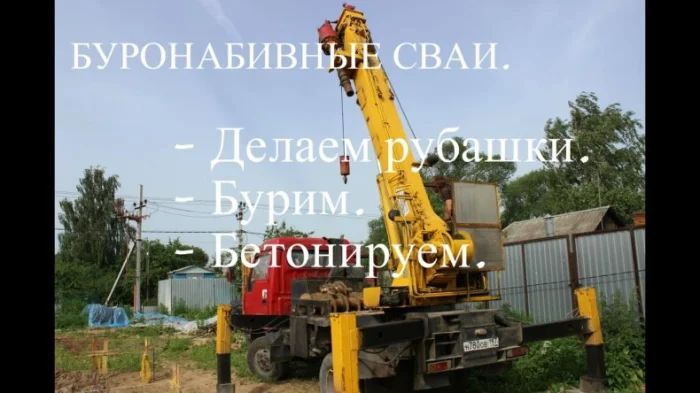

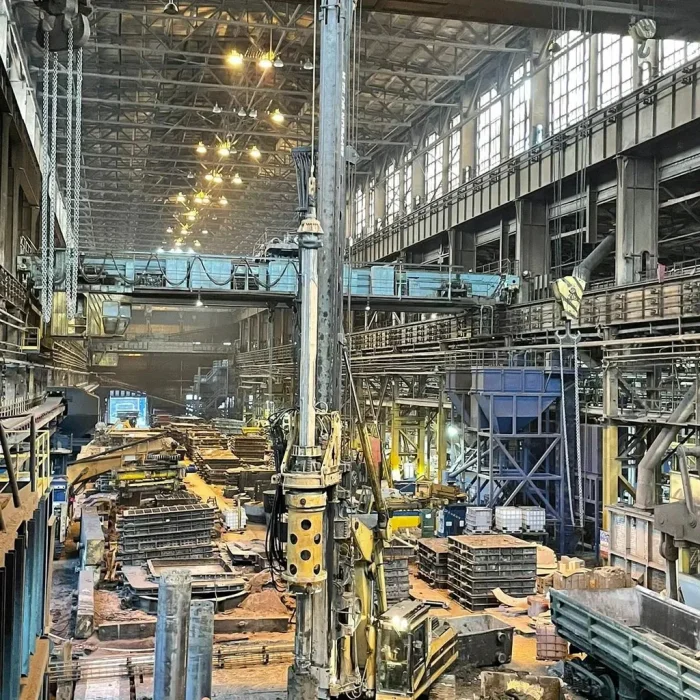

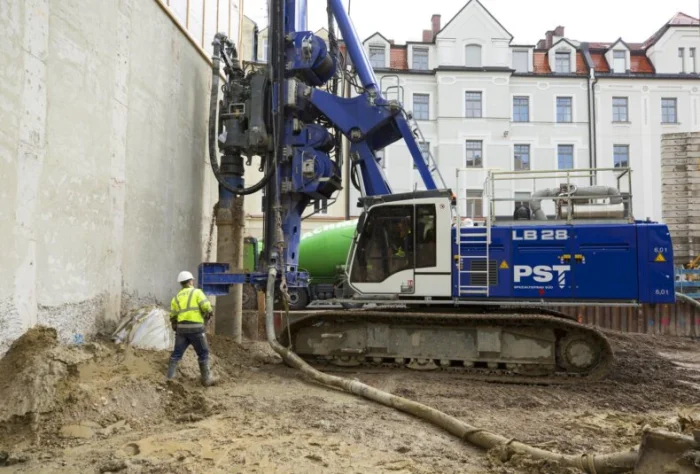

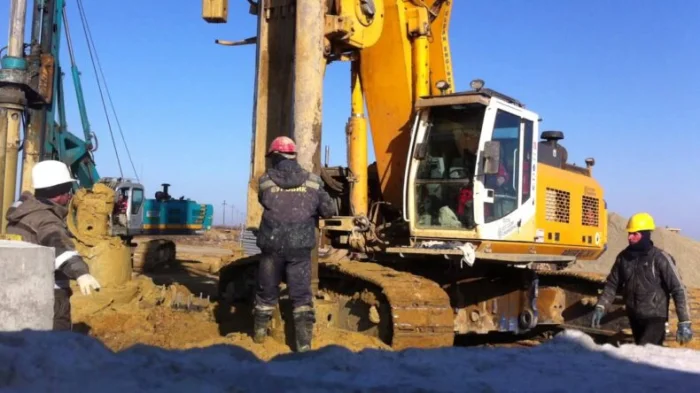

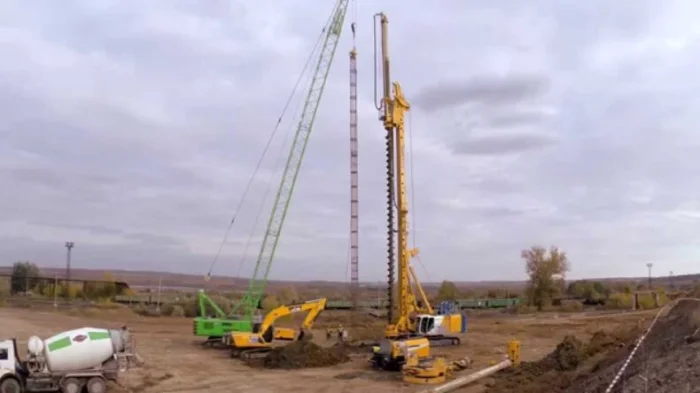

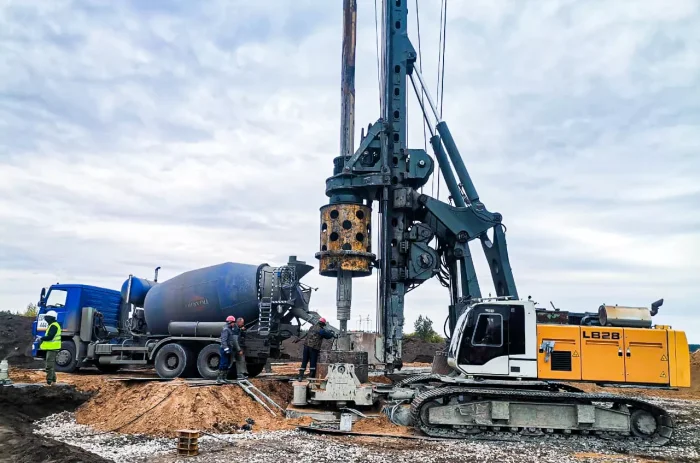

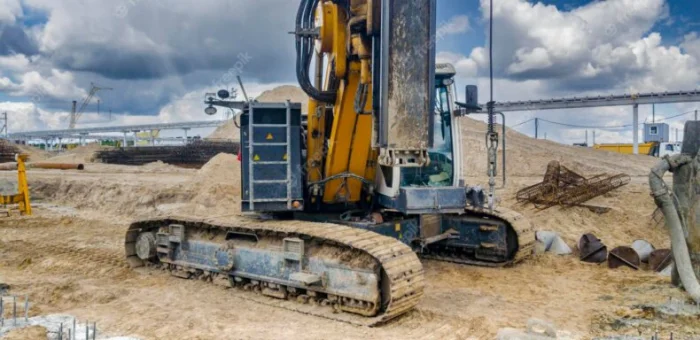

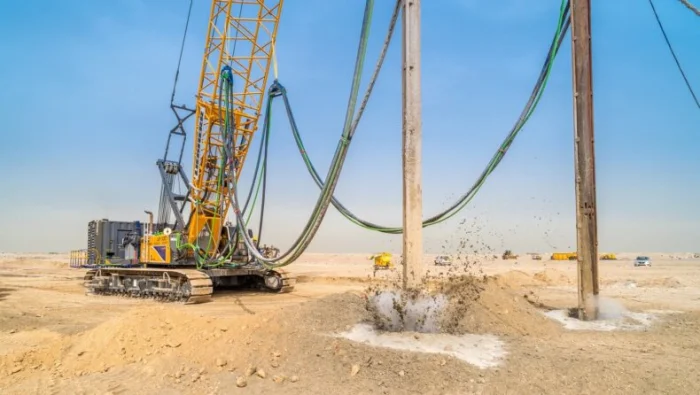

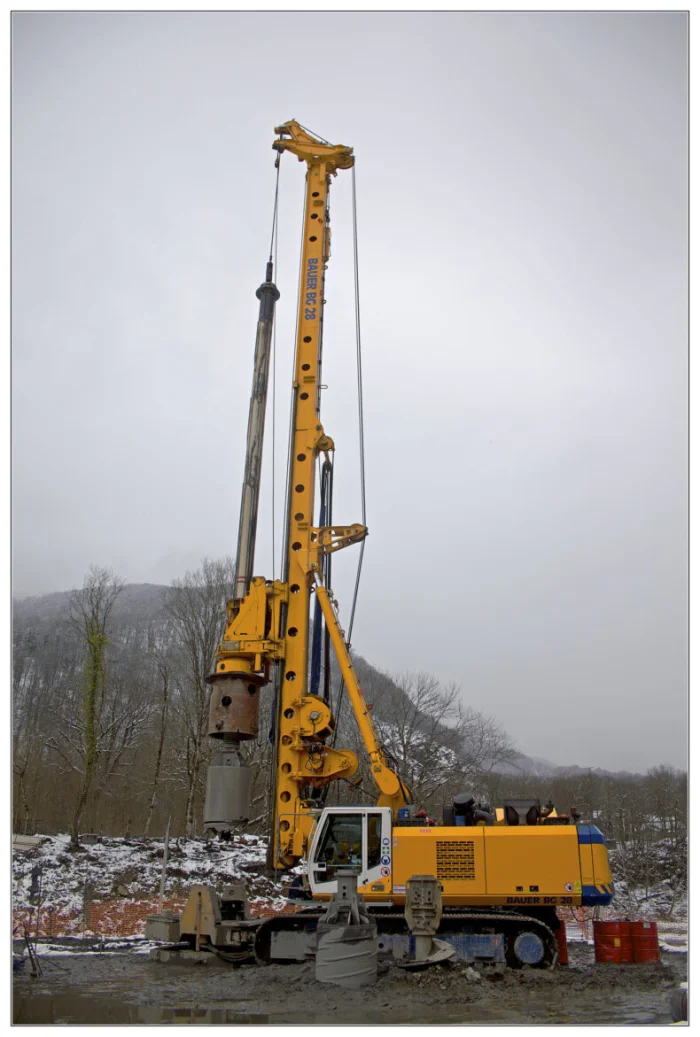

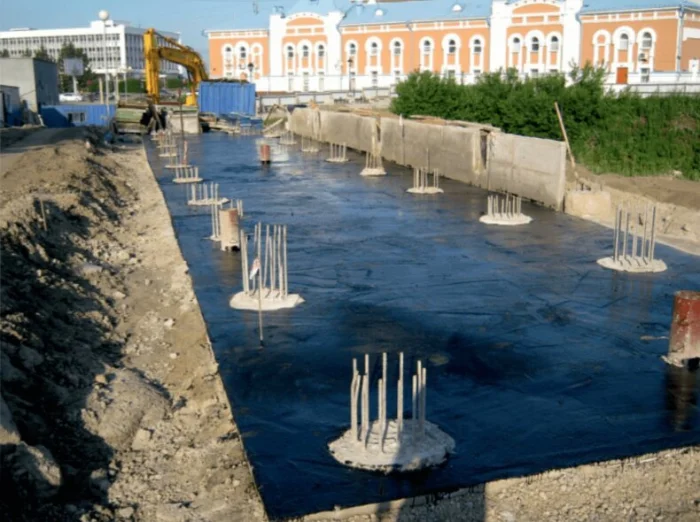

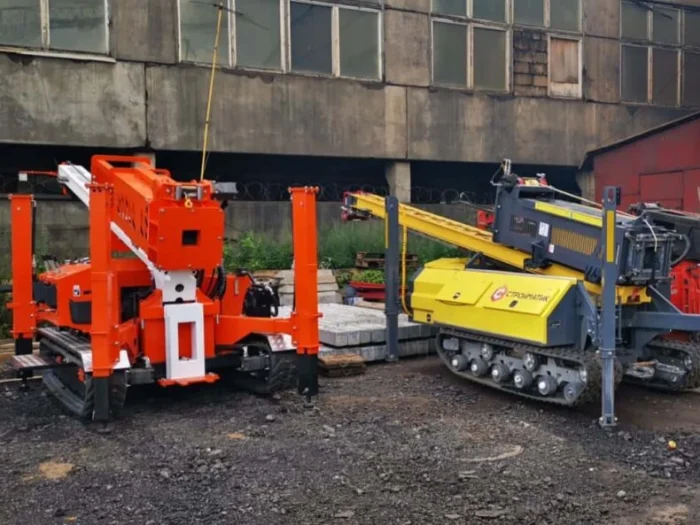

Фотогалерея: буронабивные сваи в деле
Лучше один раз увидеть. Смотрите, как это выглядит в реальности:
