Разметка фундамента своими руками: пошаговое руководство и советы

Представьте, что вы собираете огромный пазл. А теперь представьте, что первая деталь положена криво. Весь рисунок пойдет наперекосяк. Вот что такое разметка фундамента — самый первый и самый важный пазл в строительстве дома. Сегодня разберем, как положить эту деталь идеально ровно, чтобы потом не кусать локти.

Прежде чем бежать с колышками и шнуром на участок, нужно провести небольшую «разведку». Где именно встанет дом? Каковы его точные габариты на бумаге (а они всегда должны быть на бумаге!)? Но самое главное — что у нас под ногами? Состав грунта, уровень грунтовых вод, перепады высот. Вся эта информация — не просто формальность, а ключ к выбору типа фундамента и, следовательно, к правильной его разметке.

И вот мы подходим к самой разметке. Три кита, на которых она держится. Первый — точный инструмент. Рулетка, конечно, священна, но лазерный нивелир или строительный уровень — ваши новые лучшие друзья. Второй кит — постоянный контроль. Разметил одну сторону — проверь диагонали и прямые углы. Сделал шаг — проверь снова. Это не паранойя, это профессионализм. И третий — опять же, учет тех самых «подножных» условий. Учитываешь их сейчас — экономишь тысячи на переделках потом.

Хорошая разметка — это не просто линии на земле. Это перевод проекта с бумаги в реальность с ювелирной точностью. Она задает тон всему последующему строительству. Сделал криво — получи кривой дом. Все просто.

Что это такое и зачем нужно?

Если говорить просто, разметка фундамента — это процесс «рисования» контуров вашего будущего дома прямо на земле. Но не карандашом, а с помощью колышков, шнуров и точных приборов. Ее цели глобальны: определить точное местоположение, геометрию (все углы должны быть 90 градусов, если иное не задумано архитектором) и привязку к участку. Сведем суть в таблицу, чтобы было наглядно.

Запомните: разметка — это ваш главный чертеж на местности. Без него строители будут работать вслепую, а результат может вас шокировать.

От древнего шнура до лазера: способы разметки

Методы прошли долгий путь от простой веревки до высокоточных приборов. Выбор зависит от сложности проекта, вашего бюджета и требуемой точности.

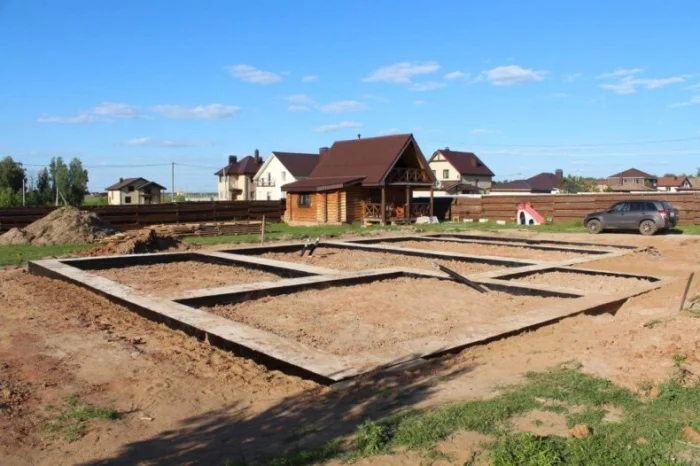

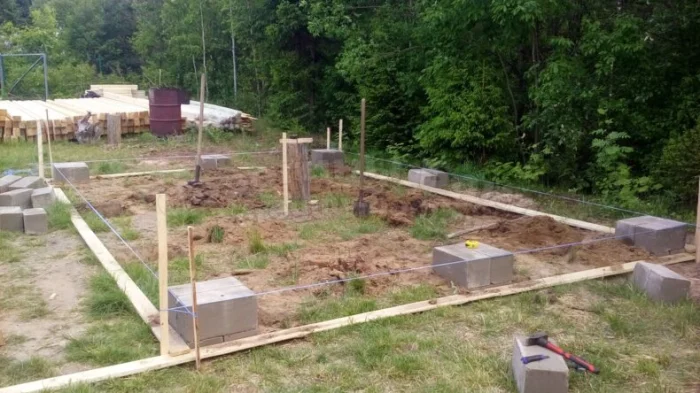

• Метод «египетского треугольника» (шнур и колышки). Классика для простых прямоугольных форм. Используется правило золотого треугольника 3-4-5 для построения прямого угла. Дешево, сердито, но требует аккуратности.
• Разметка по обноске. Более продвинутый способ. Вокруг будущего контура дома выносятся прочные деревянные конструкции (обноски), на которые крепятся шнуры, обозначающие оси стен. Позволяет не потерять разметку при земляных работах.
• Использование теодолита или нивелира. Профессиональный геодезический подход. Позволяет с высочайшей точностью выносить точки, работать на сложном рельефе, контролировать уровни. Незаменим для больших или нестандартных домов.
• Лазерный нивелир (построитель плоскостей). Любимец современных строителей. Проецирует четкие лазерные линии на поверхности, что невероятно упрощает разметку и проверку уровней. Точно, быстро, наглядно.

Выбор метода — это баланс между сложностью задачи и доступными средствами. Для бани или сарая хватит и «египетского треугольника». Для дома, в котором вы будете жить — лучше не экономить на точности.

Чем работать? Арсенал разметчика

Даже самый гениальный план требует правильных инструментов для воплощения. Вот что должно быть в вашем наборе.

Лазерный нивелир (построитель плоскостей)

Настоящий революционер. Проецирует яркие лазерные линии или точки по горизонтали и вертикали, создавая идеальные ориентиры. Резко повышает скорость и точность работ. Вопрос лишь в бюджете.

Оптический или лазерный уровень (нивелир)

Классика для определения и передачи горизонталей на большие расстояния. Незаменим при работе на неровном участке для выноса отметки «нулевого» уровня фундамента.

Рулетка (желательно две: 5м и 30-50м)

Казалось бы, банально. Но! Рулетка должна быть качественной, с четкой разметкой. Измерения всеми рулетками на объекте лучше проводить одной, чтобы избежать разнобоя.

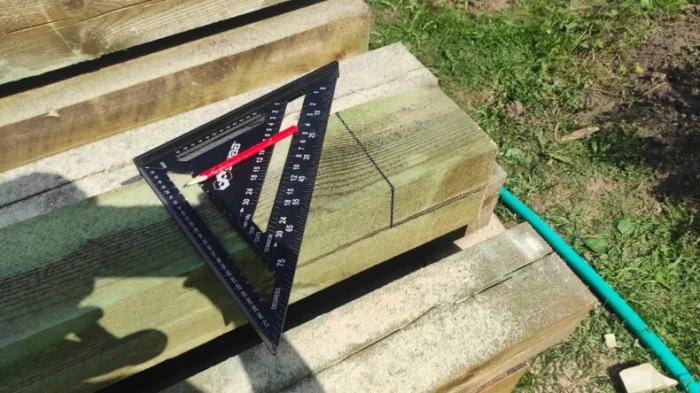

Строительный угольник и уровень

Угольник для контроля прямых углов на небольших участках. Пузырьковый уровень (ватерпас) длиной не менее 1 метра для проверки горизонтальности и вертикальности обносок и шнуров.

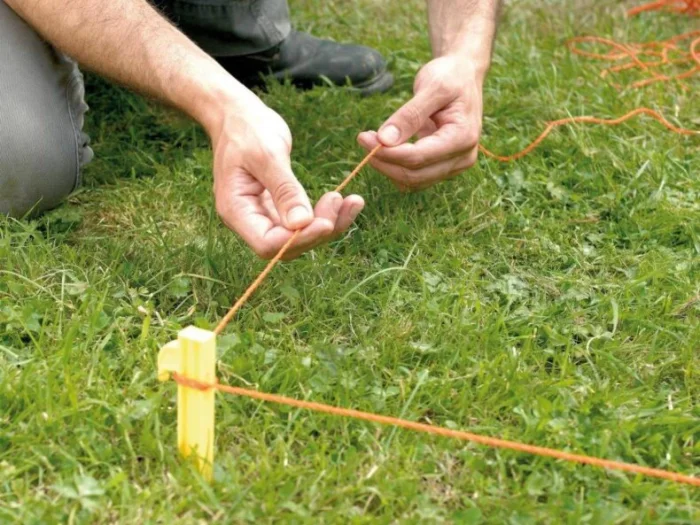

Колышки, шнур (леска), молоток и краска

«Расходники». Колышки — прочные, чтобы не гнулись при забивании. Шнур — яркий, нерастяжимый (например, капроновая леска). Краска (баллончик) для отметок на земле и обносках.

Хороший инструмент не гарантирует успех, но плохой его почти наверняка сорвет. Не пытайтесь разметить фундамент кривой рулеткой и гнутым колышком — это путь к разочарованию.

План-максимум: подготовка чертежа на местности

Прежде чем что-то колотить, нужно четко понимать, что колотить. Весь процесс — это последовательный перевод бумаги в реальность.

Изучаем проект до дыр

Не просто смотрим картинку. Выписываем все ключевые размеры: габариты дома по осям, привязки к границам участка, толщину стен, выносы цоколя. Это наша библия.

Выбираем «базис» — отправную точку

Обычно это один из углов дома, ближайший к какой-либо границе участка (по нормам отступов). От этой точки мы будем «плясать». Ее нужно надежно зафиксировать.

Создаем «скелет» — оси стен

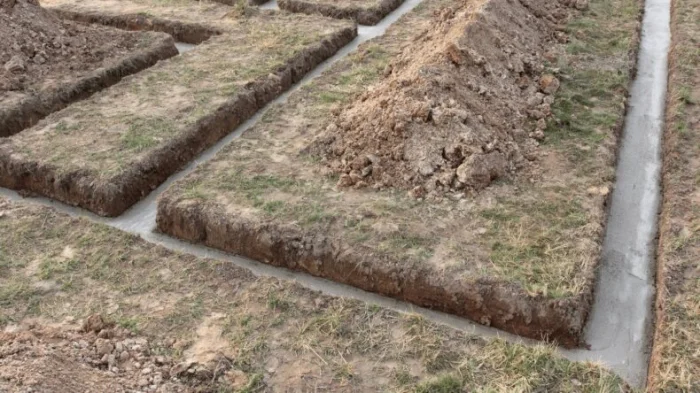

Мы размечаем не границы траншеи, а оси несущих стен. Это главные линии, от которых считается все остальное. Именно их и нужно вынести в первую очередь.

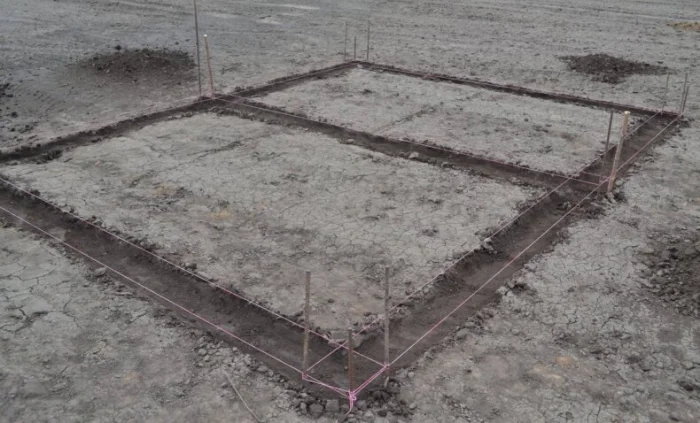

Чертим схему прямо на участке

После выноса осей с помощью обносок и шнуров у вас должна получиться полная, видимая схема дома в натуральную величину. Можно буквально пройтись по будущим комнатам.

Проверка, проверка и еще раз проверка

Проверяем диагонали прямоугольников — они должны быть равны. Проверяем длины сторон. Проверяем параллельность линий. Только после тройного контроля можно считать разметку готовой.

Подготовка плана разметки — это как шахматная партия. Нужно продумать ходы на несколько шагов вперед. Сэкономленное на этом этапе время позже обернется часами исправлений.

Готовим площадку: порядок на рабочем месте

Творить геометрическую красоту на заросшем бурьяном и заваленном хламом участке — миссия невыполнима. Нужна чистая площадка.

Расчистка и планировка

Убираем все лишнее: кусты, высокую траву, старые пни, строительный мусор. Желательно снять верхний плодородный слой (дерн) в зоне работ, чтобы видеть землю. Сильные перепады высоты лучше сгладить.

Сбор и проверка инструментов

Все инструменты из списка выше должны быть под рукой, исправны и готовы к работе. Зарядите аккумуляторы лазерного уровня, проверьте рулетки. Суета в процессе — враг точности.

Организация рабочей зоны

Определите, где будут складироваться материалы для обносок (доски, бруски), где вы будете ходить, чтобы не сбить колышки. Продумайте логистику, чтобы не бегать через весь участок за каждой мелочью.

Непосредственно разметка

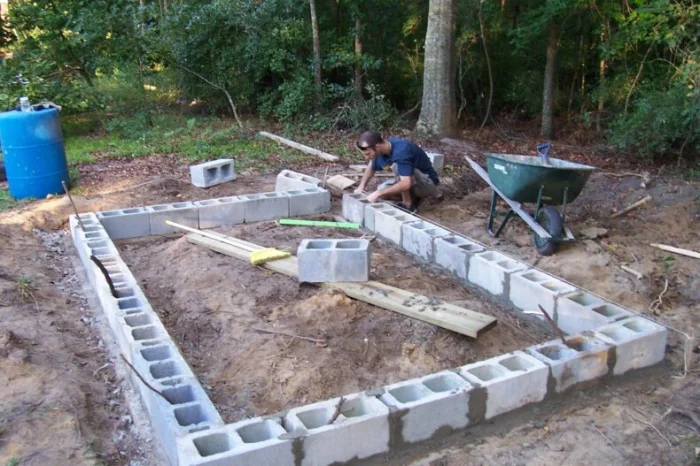

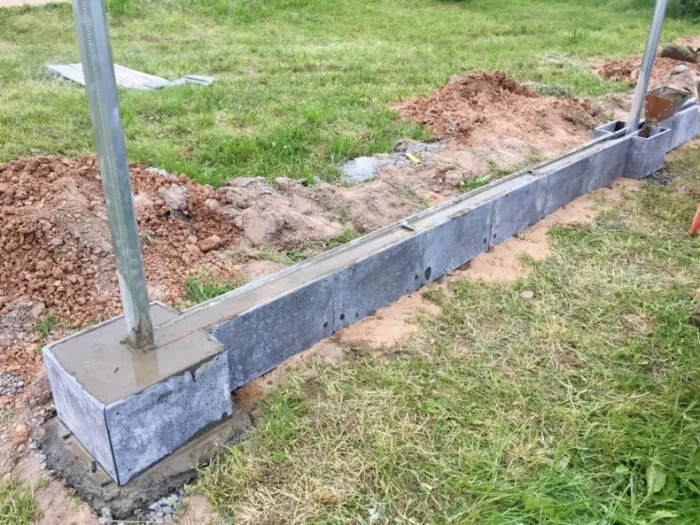

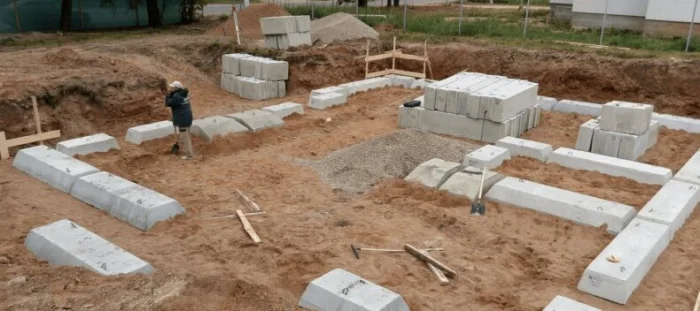

Только на чистой, подготовленной площадке начинаем действовать по намеченному плану: забиваем первый колышек, выносим базовую линию, строим углы.

Фиксация результатов

После проверки все ключевые точки (углы, пересечения осей) должны быть не только на шнуре, но и продублированы метками на земле (краской) или на надежно закрепленных обносках. Шнур может порваться, а метка — остаться.

Чистота и порядок — залог не только эстетики, но и точности. В куче мусора легко потерять важный колышек или ошибиться в измерении. Сделайте себе удобное рабочее пространство.

Магия чисел: процесс измерений и расчетов

Разметка — это 20% физики и 80% математики. Давайте разложим по шагам, что и в каком порядке нужно измерять.

• Шаг 1: Находим точку отсчета

Все начинается с одной-единственной точки, привязанной к границам участка или другим постоянным объектам. Ее нельзя потерять!

• Шаг 2: Строим прямой угол

Это самый ответственный момент. Кривой угол = кривой дом. Метод 3-4-5: от угла откладываем по одной линии 3 метра, по другой — 4. Расстояние между этими точками должно быть ровно 5 метров. Если нет — корректируем.

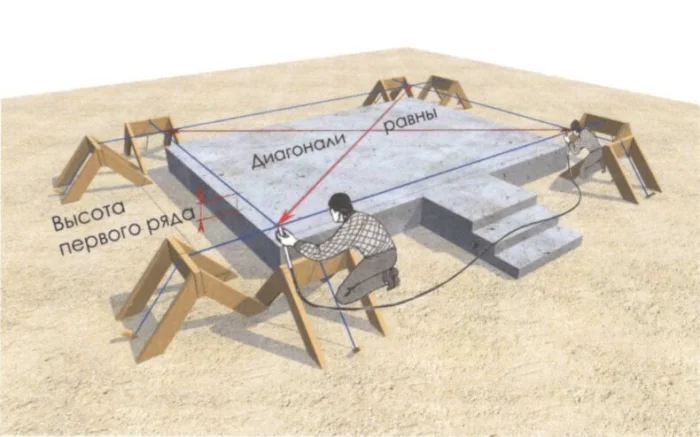

• Шаг 3: Контролируем диагонали

После построения всех четырех углов измеряем диагонали. Они должны совпадать с точностью до сантиметра (а лучше — до миллиметра). Это главная проверка прямоугольности.

Не доверяйте одному измерению. Все ключевые расстояния, особенно диагонали, измеряйте минимум дважды. Ошибка в 2 см на разметке превратится в 5 см на стене.

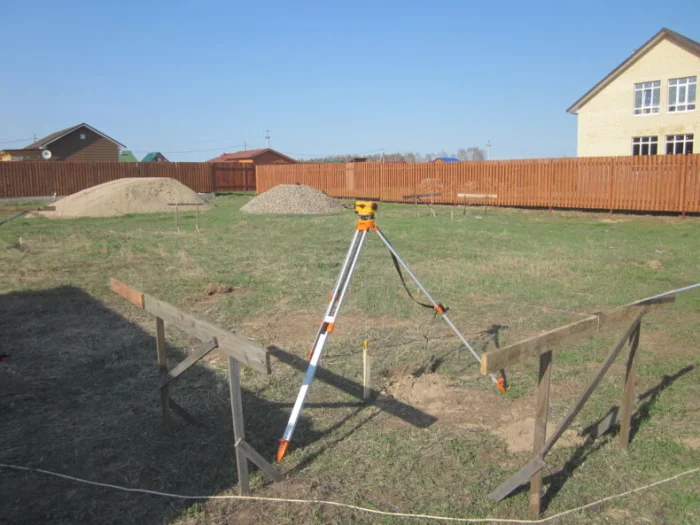

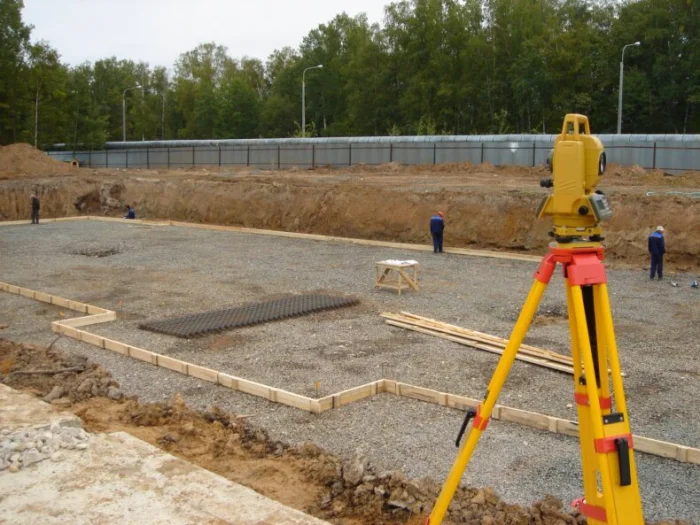

Профессиональный подход: разметка с теодолитом

Для сложных участков, больших домов или когда нужна максимальная точность, на помощь приходит теодолит. Это оптический прибор для измерения углов.

Сначала прибор устанавливают над точкой, которая становится началом координат. Его тщательно выставляют по уровню. Это требует навыка.

Затем, глядя в окуляр, наводят на специальную рейку, установленную в нужном месте. Снимают отсчеты по горизонтальному и вертикальному кругам, рассчитывают точное положение следующей точки. Это позволяет выносить точки с сантиметровой точностью на расстоянии в сотни метров.

Теодолит незаменим для разметки на склоне, для привязки дома к геодезической сети, для сложных форм. Работа с ним — удел геодезистов или опытных строителей. Но если ваш участок — не ровный стол, а холмистая местность, без такого подхода не обойтись.

Теодолит — это как хирургический скальпель в мире разметки. Невероятно точен, но требует умелых рук. Для стандартного прямоугольного дома на ровном месте, возможно, это излишество. Но там, где сложно, он король.

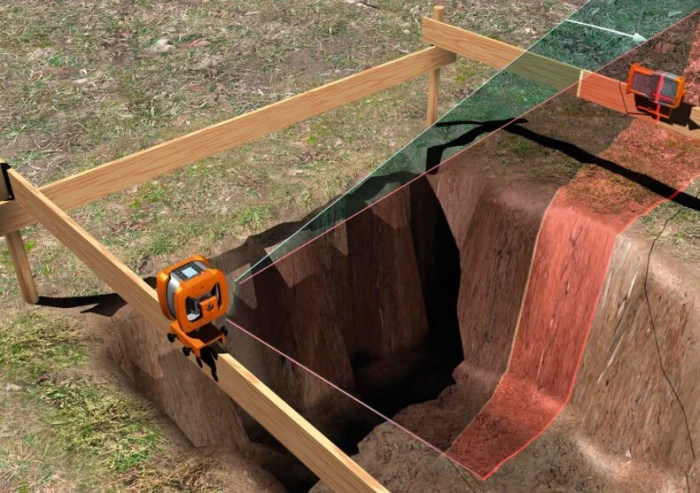

Современная магия: лазерный нивелир в деле

Лазерный построитель плоскостей — это демократизация высокой точности. Он проще в использовании, чем теодолит, и невероятно нагляден.

Установка и настройка

Прибор ставят на штатив или ровную поверхность, включают. Современные модели часто имеют функцию самонивелирования в пределах нескольких градусов. За секунды он проецирует идеально ровные лазерные линии.

Как он помогает?

С его помощью можно: быстро найти и отметить линию горизонта на всех стойках обноски; проверить вертикальность разметки; построить перпендикуляры; убедиться, что все колышки находятся в одной плоскости. Вы просто видите линию на поверхности и ставите метки по ней.

Скорость и наглядность

Это главные преимущества. Вся команда видит одни и те же ориентиры. Процесс идет в разы быстрее, чем с гидроуровнем и шнурами. Ошибок из-за «кривого глаза» или провисания шнура просто не возникает.

Лазерный нивелир — must-have для современного строительства, даже частного. Он окупается за один проект сэкономленным временем и нервами. Сильно рекомендую.

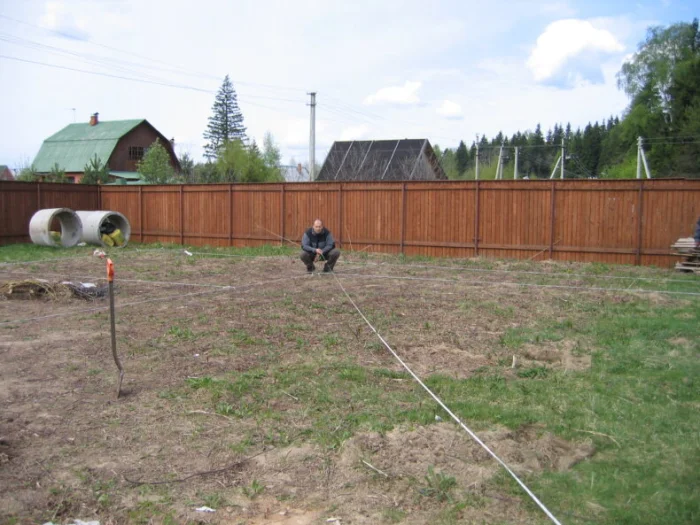

Дедовский способ: шнур, уровень и зоркий глаз

Классика, которая никогда не подводит, если делать все правильно. Этот метод основан на геометрии и внимательности.

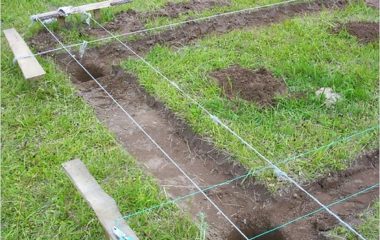

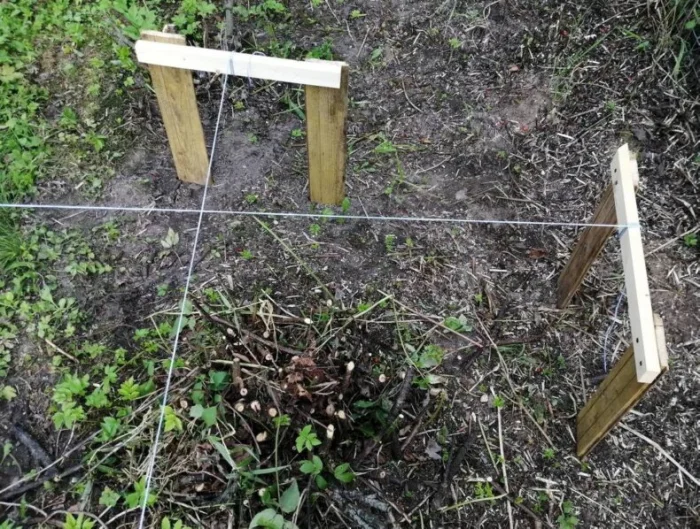

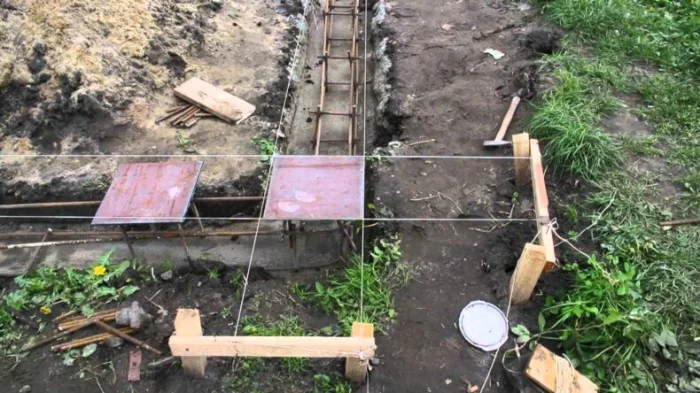

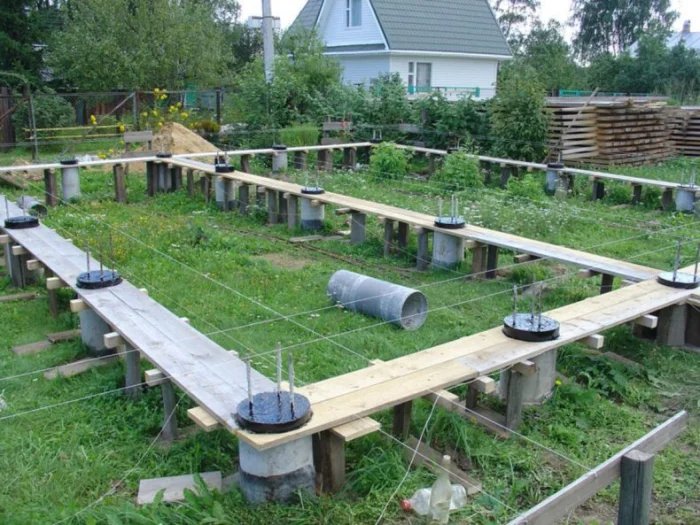

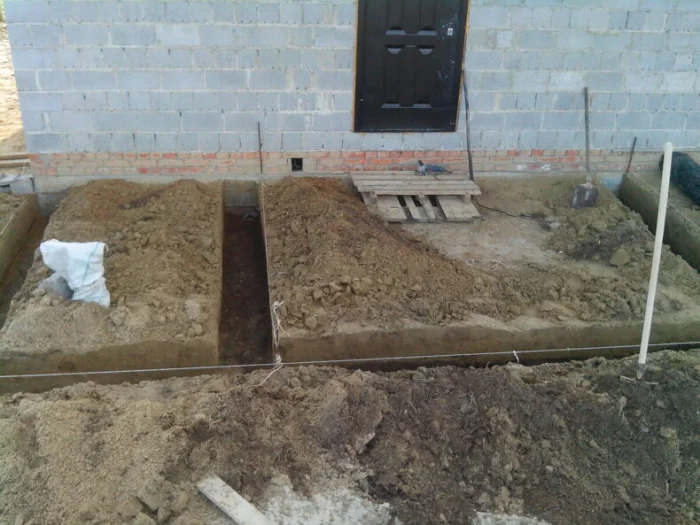

Разметка с помощью обносок

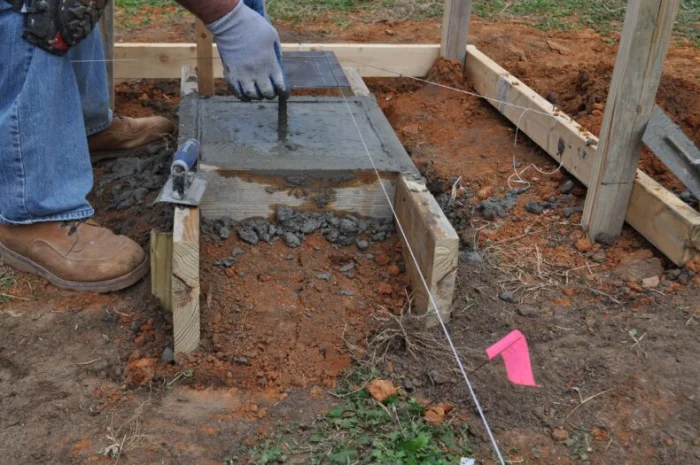

Это самый правильный «дедовский» способ. Вокруг будущего котлована вбиваются прочные П-образные стойки (обноски). На их горизонтальных планках, которые выставлены в уровень, и крепятся шнуры, обозначающие оси стен. Это позволяет не трогать разметку при копке.

Построение прямого угла (правило 3-4-5)

От точки угла по одной линии отмеряем 3 метра, по другой — 4. Ставим метки. Расстояние между этими метками должно быть ровно 5 метров. Если нет, двигаем вторую линию, пока не добьемся точности. Масштаб можно увеличить (6-8-10), чтобы уменьшить погрешность.

Работа с гидроуровнем

Две колбы, соединенные длинным шлангом с водой. Закон сообщающихся сосудов в действии! Позволяет перенести уровень горизонта с одной точки на другую на любом расстоянии, даже за углом дома. Дешево и очень точно, если не было пузырей в шланге.

Этот метод учит понимать геометрию, а не просто нажимать кнопки. Он надежен, не зависит от батареек и дает отличный результат. Идеален для начинающих, чтобы прочувствовать весь процесс.

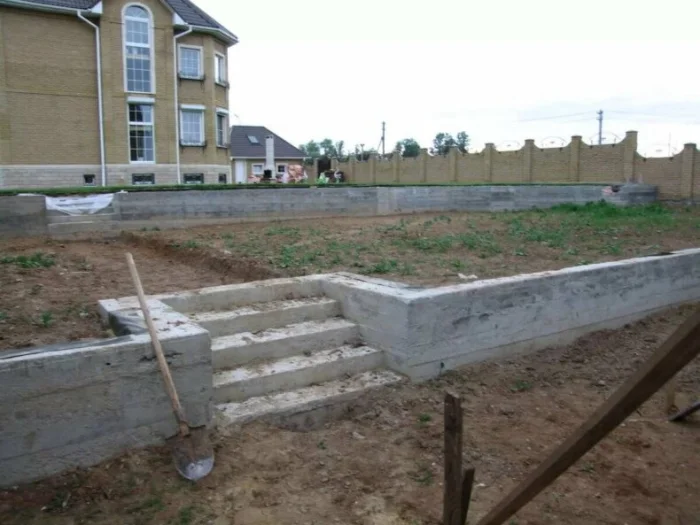

По вертикали и горизонтали: финальный контроль

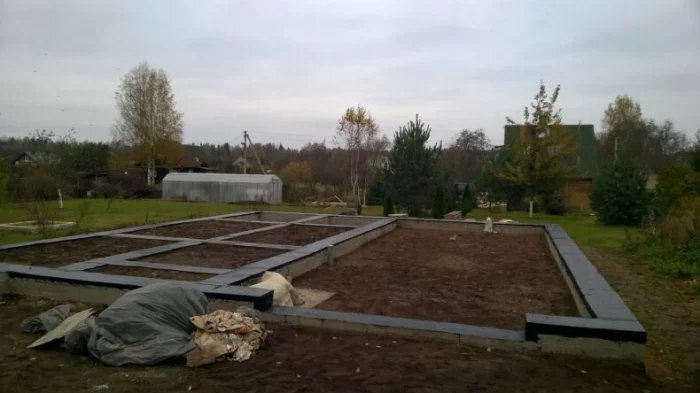

Разметка готова? Не спешите. Теперь ее нужно проверить со всех сторон. Кривая стена — это эстетическая проблема. Кривой фундамент — это угроза целостности дома.

Контроль горизонтальности

Все ли наши шнуры на обносках лежат в одной плоскости? Проверяем гидроуровнем или лазерным нивелиром. Угловые колышки должны иметь одинаковую отметку по высоте (если дом не на склоне с цоколем переменной высоты).

Контроль вертикальности

Наши стойки обносок стоят вертикально? Проверяем большим пузырьковым уровнем. Это важно, чтобы шнуры не смещались. Также проверяем, не «завалены» ли углы нашего прямоугольника в пространстве (например, при разметке на склоне).

Зачем это так важно?

Представьте, что вы заливаете фундамент по кривой разметке. Одна его часть будет выше, другая ниже. Стены лягут криво. Окна и двери могут не закрыться. Нагрузка распределится неравномерно. Контроль горизонтали и вертикали — это последний рубеж, где можно все исправить голыми руками, а не отбойным молотком.

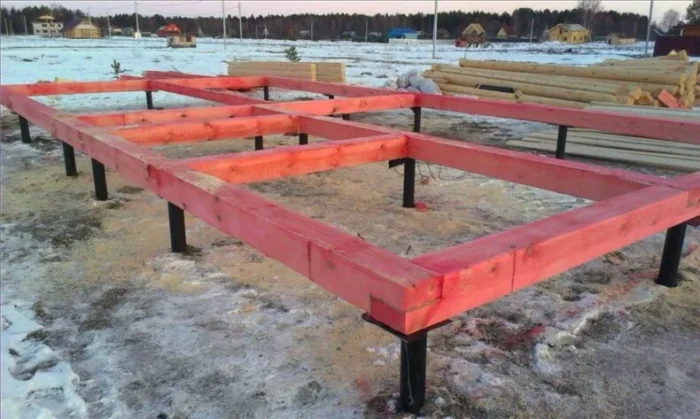

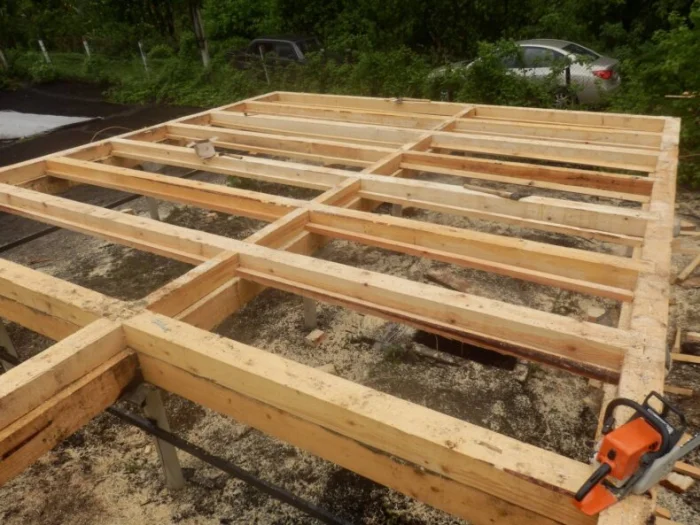

Сердце разметки: оси и ключевые точки

Оси — это воображаемые линии, проходящие через центры несущих стен. Их разметка важнее, чем разметка краев траншеи. Почему? Потому что от осей откладывается толщина стены, цоколь, вылет перекрытий.

Как это делается?

Сначала размечаются и фиксируются на обносках именно оси. Для этого от базовых размеров дома (которые обычно даются по осям) откладываются расстояния. Потом, опуская от оси в обе стороны отвесы, можно точно найти края фундаментной ленты или расположение свай.

Опорные точки — неприкосновенный запас

Это точки, вынесенные за пределы будущего котлована, часто на тех же обносках. Они являются дублерами основных угловых точек. Если главный колышек случайно вырвут экскаватором, положение можно восстановить по опорным точкам с помощью шнура.

Проверка точности

После выноса осей снова меряем диагонали, но теперь между точками пересечения осей. Они также должны быть равны. Это двойная проверка.

Разметка осей — это стратегия. Вы работаете не с краями, а с центром, что позволяет гибко корректировать толщину конструкций на месте, не теряя общей геометрии здания.

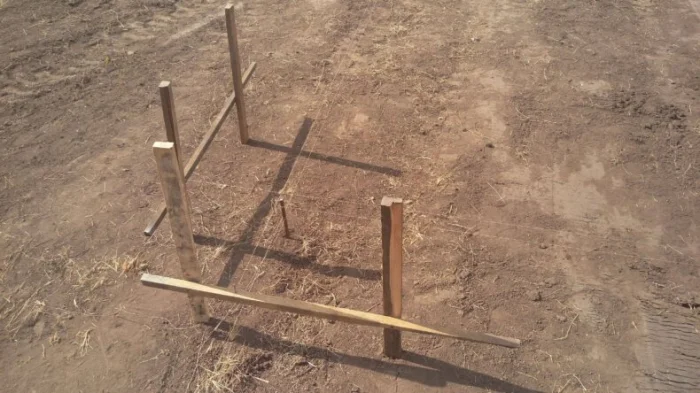

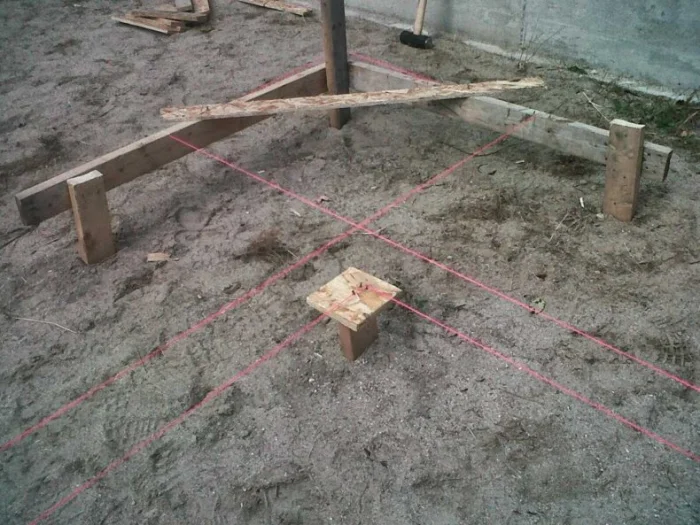

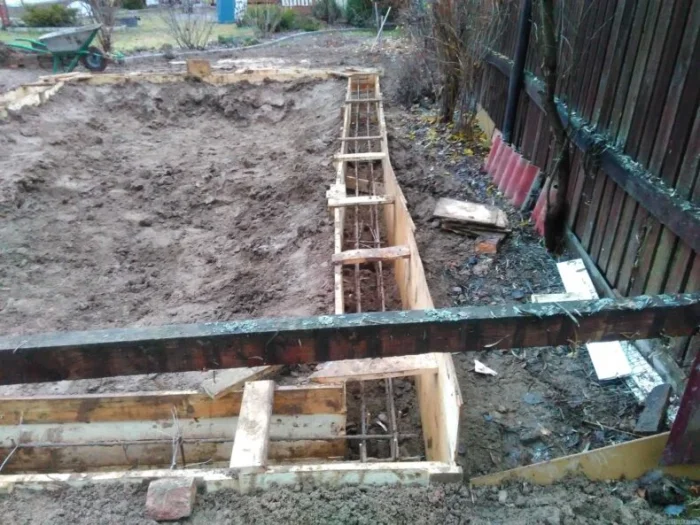

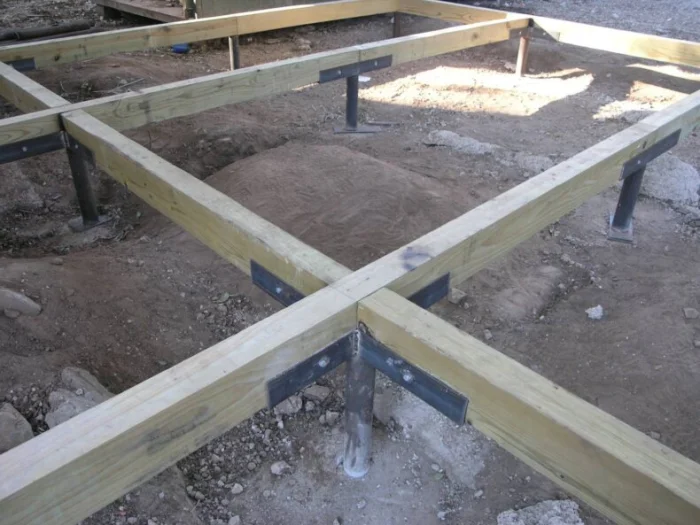

Строим каркас: обноски и маяки

Обноска — это не просто палочки. Это временное инженерное сооружение, которое хранит в себе всю информацию о будущем фундаменте до самого конца его заливки.

Из чего и как делать?

Обычно это два вбитых в землю столбика с прибитой горизонтальной доской. Важно: горизонтальная доска должна быть выставлена по уровню! Располагают обноски в 1-1.5 метрах от края будущего котлована, чтобы они не мешали земляным работам.

Что на них отмечают?

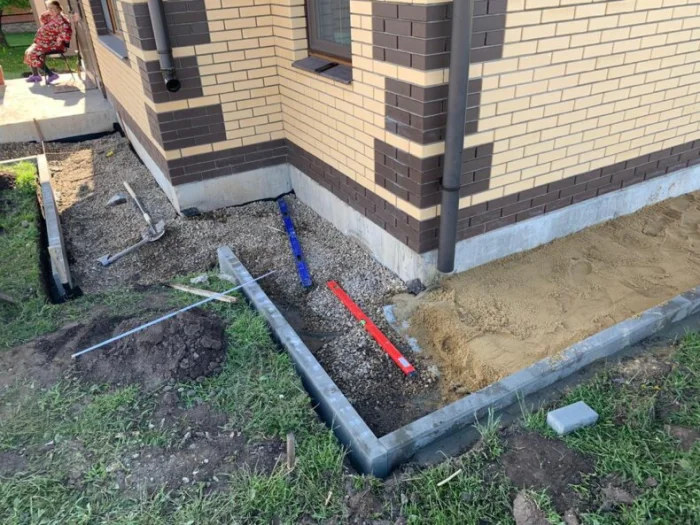

На горизонтальной планке делают пропилы или вбивают гвозди, которые обозначают: 1) Ось стены; 2) Границы фундамента (обе); 3) Иногда границы отмостки. Все это подписывается маркером. Получается полная инструкция на местности.

Хорошая обноска переживет дождь, ветер и нерадивых рабочих. Она — ваш главный консультант на стройплощадке на следующие несколько недель. Не жалейте на нее материала и времени.

Для чего все это?

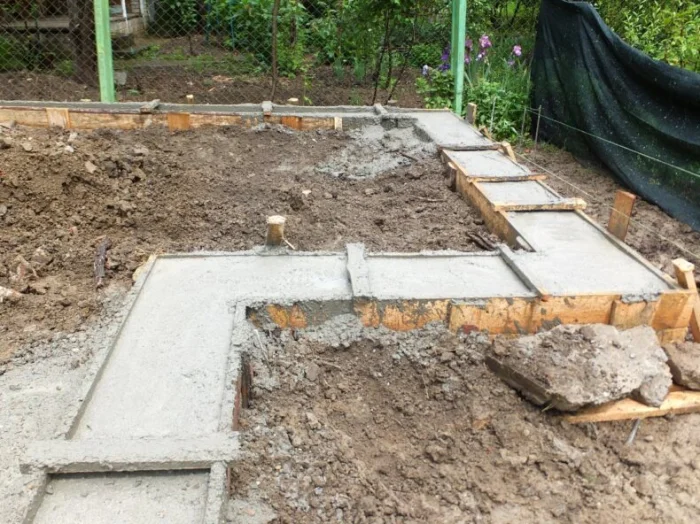

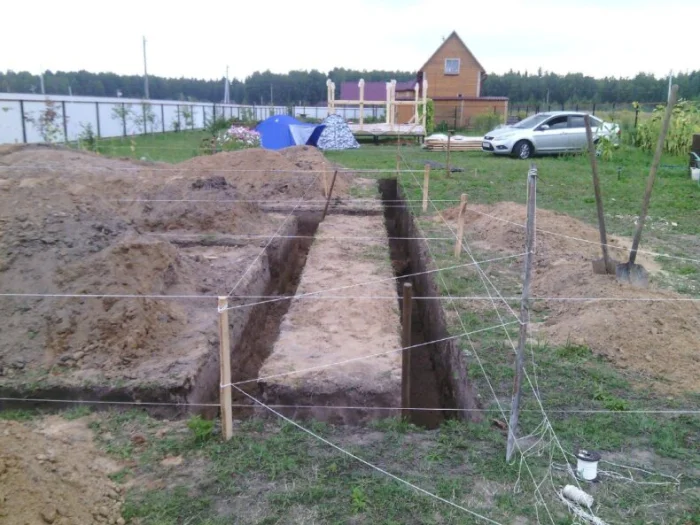

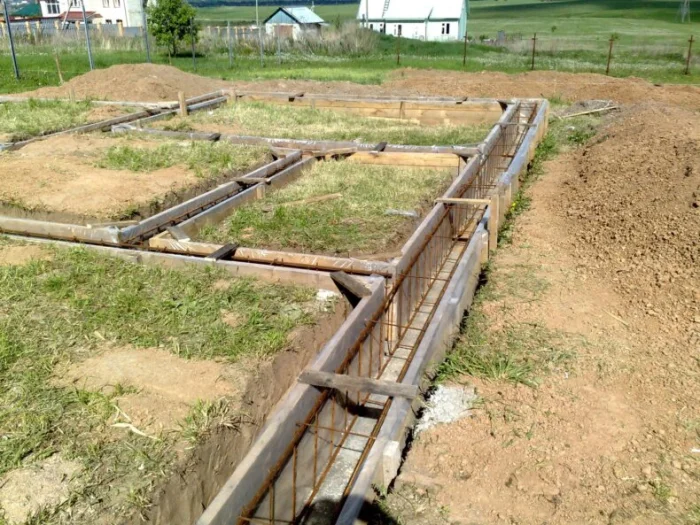

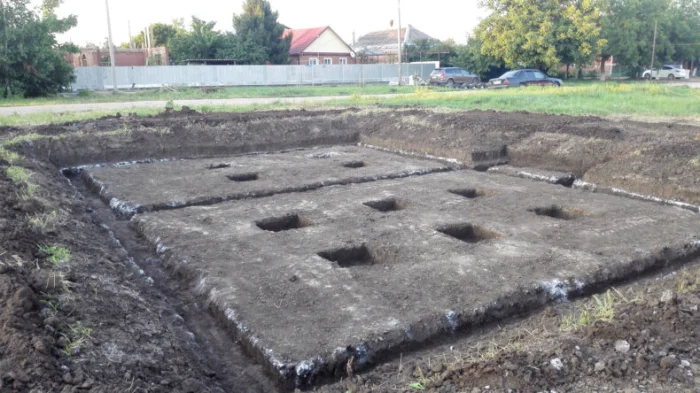

Когда экскаватор вынет грунт, все колышки внутри периметра пропадут. А шнуры, натянутые на обноски, позволят в любой момент восстановить геометрию, проверить ширину траншеи, выставить опалубку точно в проектное положение. Это страховка от хаоса.

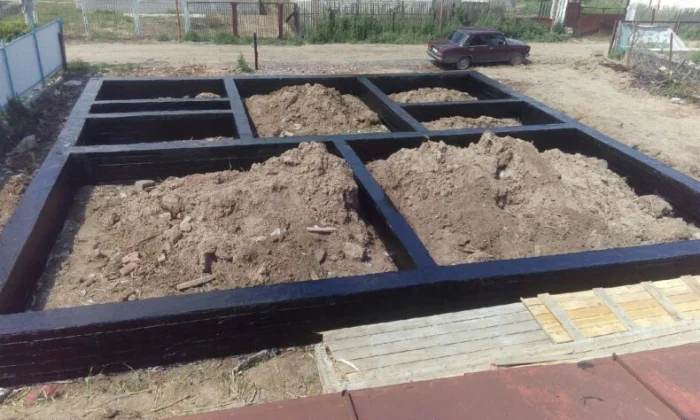

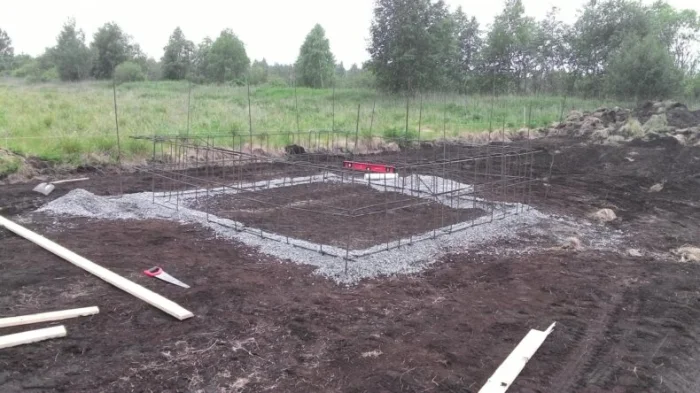

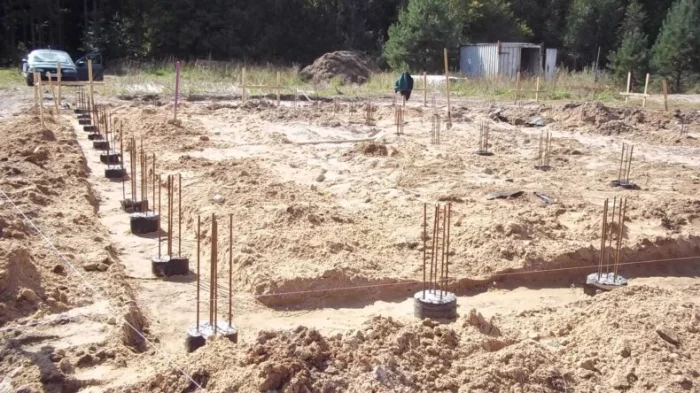

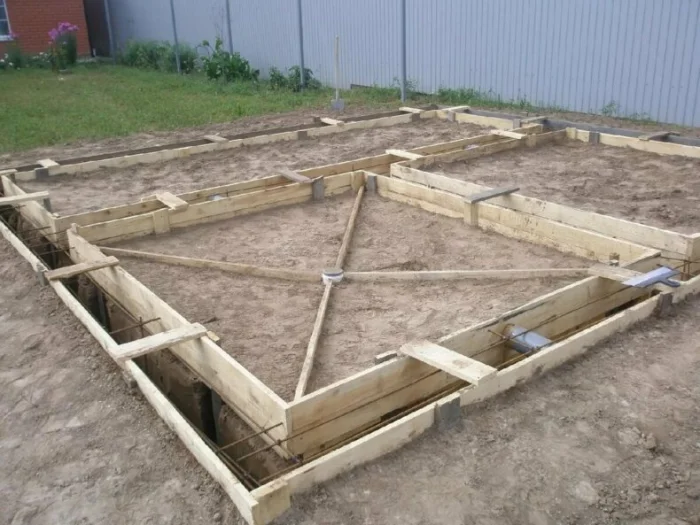

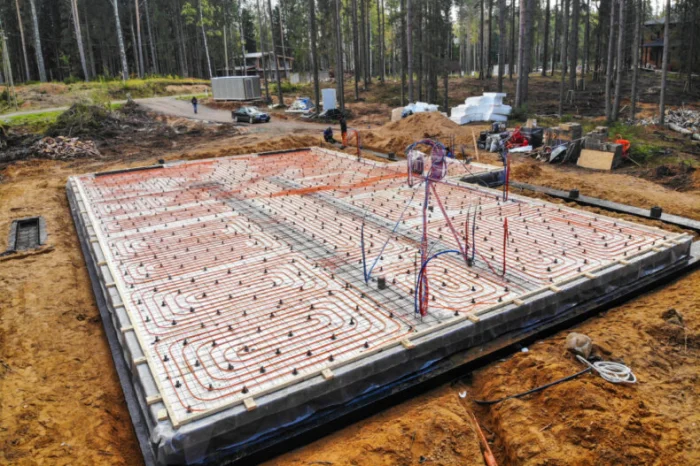

Учитываем все: арматура и дренаж на этапе разметки

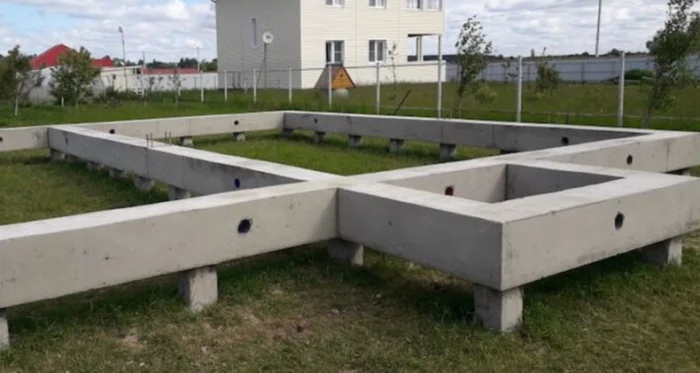

Продвинутый уровень. Еще до копки котлована можно (и нужно) спланировать, где будут проходить коммуникации, где встанет дренаж и как будет укладываться арматура. Это сэкономит тонну времени и нервов позже.

На что обратить внимание при разметке:

Подготовка и учет

Все эти моменты должны быть отражены в проекте. Ваша задача — внимательно его изучить и перенести эти данные на местность вместе с разметкой фундамента. Спросите себя: «Где тут будет труба? А где дренаж?».
