Подушка под фундамент своими руками: устройство, материалы и пошаговая инструкция

Представьте, что вам нужно поставить тяжелый шкаф на мягкий ковер. Что вы сделаете? Подложите под ножки что-то твердое, чтобы он не проваливался. Фундаментная подушка — это то же самое, только в масштабах целого дома. Это переходный слой между капризным грунтом и монолитом фундамента, который распределяет вес, дренирует воду и не дает зданию «играть» на пучинистых почвах. Сегодня я расскажу, как сделать эту подложку правильно, чтобы ваш фундамент стоял как влитой.

Нельзя просто выкопать траншею и залить бетон. Нужна подготовка. Сначала — геология: что за грунт у вас под ногами? Глина, песок, суглинок? От этого зависит, насколько мощной должна быть подушка. Потом — точная разметка. Фундамент не простит кривизны. И только убедившись, что грунт стабилен, а размеры выверены до сантиметра, можно приступать к устройству подушки. Она должна лечь идеально ровно, иначе вся нагрузка распределится неравномерно.

Что это такое и зачем нужно?

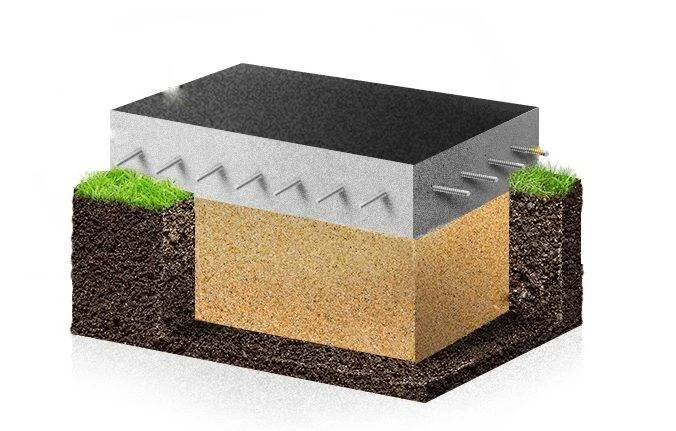

Давайте разберемся в терминах. Подушка — это не сам фундамент, а его подготовка. Ее задача — создать стабильное, неподвижное и ровное основание. Сведем основные тезисы в таблицу.

Подушка — это страховка. Она страхует фундамент от просадок, морозного пучения и неравномерной усадки. Без нее фундамент работает в разы хуже, а в некоторых грунтах — просто обречен на трещины.

Сначала фундамент, потом подушка. Или наоборот?

Странный вопрос, правда? Конечно, сначала готовим основание, потом ставим на него дом. Тип фундамента диктует, какой должна быть подушка. Давайте посмотрим на основные варианты.

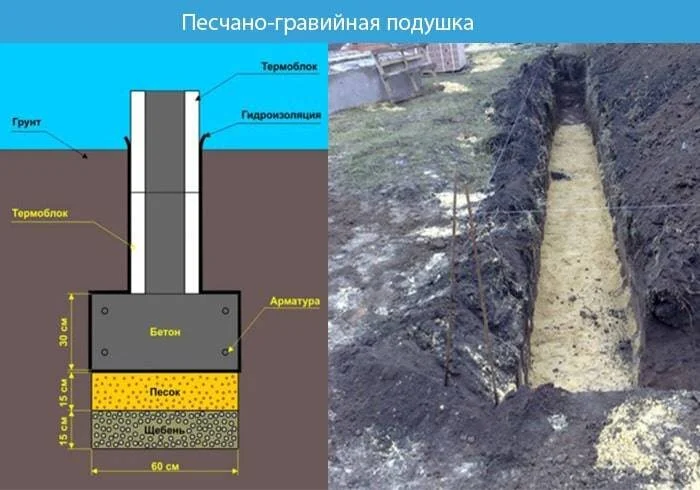

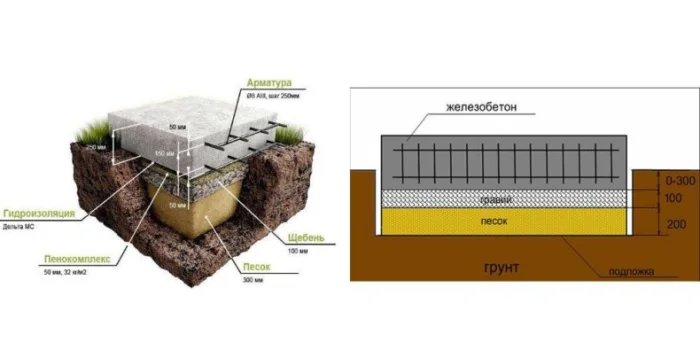

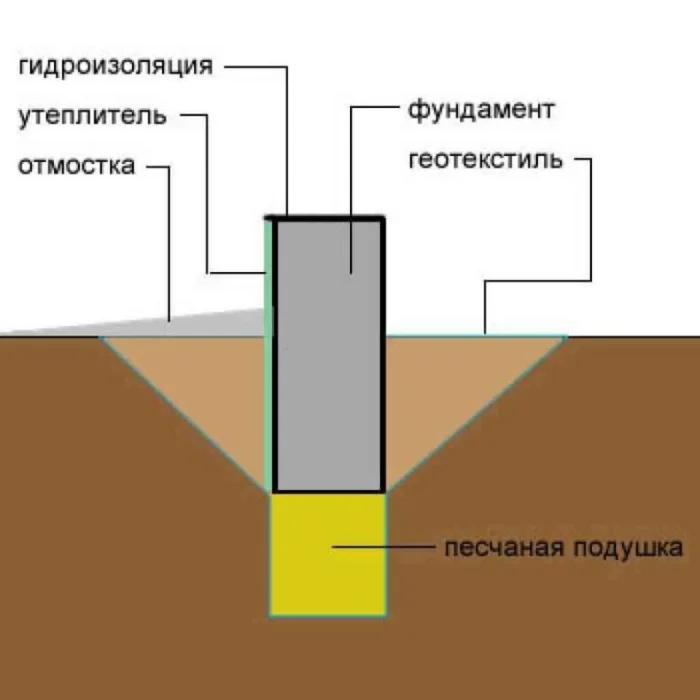

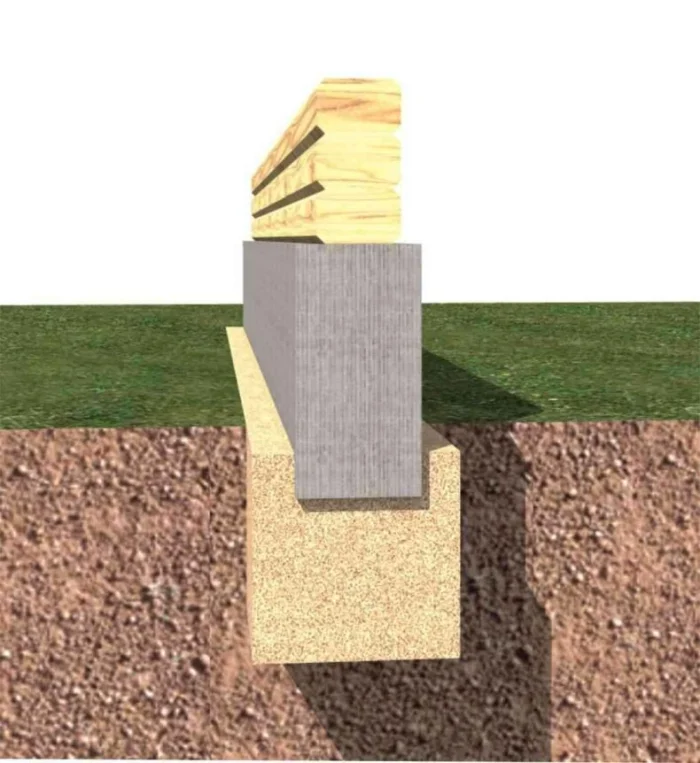

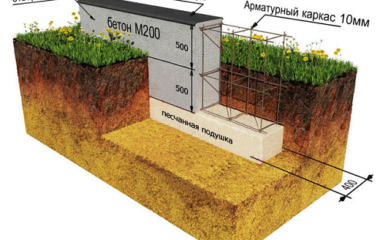

• Ленточный фундамент. Классика, требующая добротной подготовки. Здесь подушка — это обычно слоеный пирог из песка и щебня, тщательно утрамбованный в траншее. Она должна быть шире самой ленты минимум на 20 см с каждой стороны.
• Свайный или столбчатый фундамент. Казалось бы, сваи вбиты глубоко, зачем подушка? А она нужна под ростверком — той самой лентой, которая связывает сваи. Чтобы ростверк не провисал на пустом месте, под ним тоже устраивают уплотненное песчано-щебеночное основание.

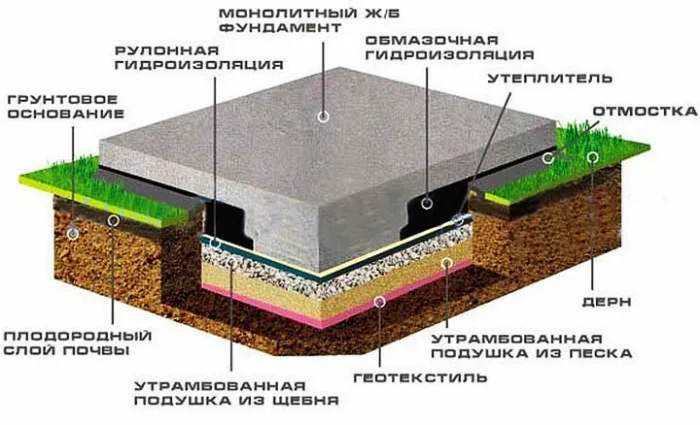

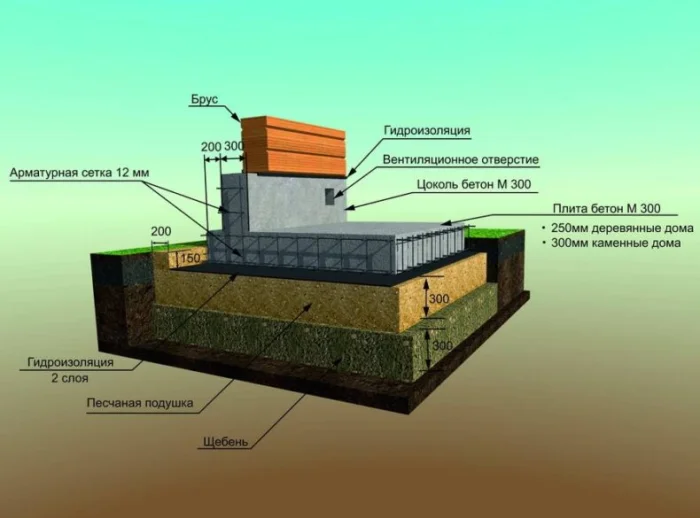

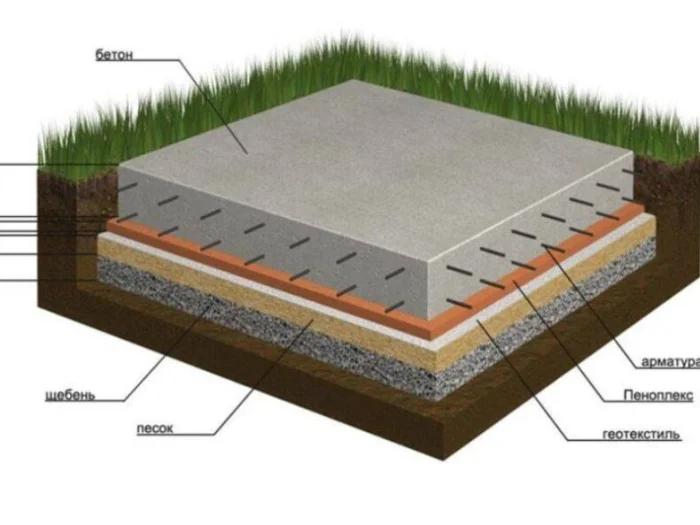

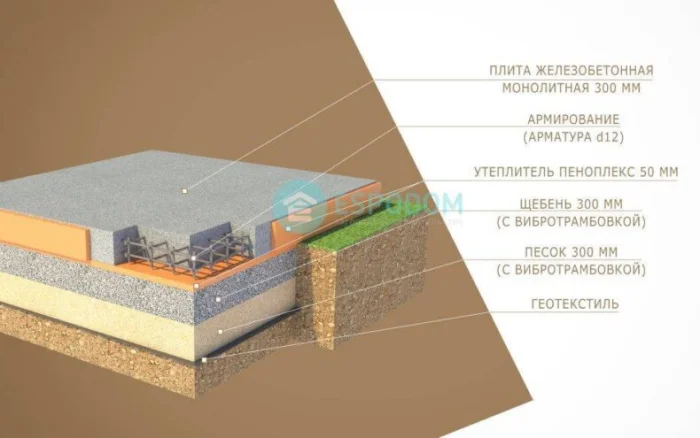

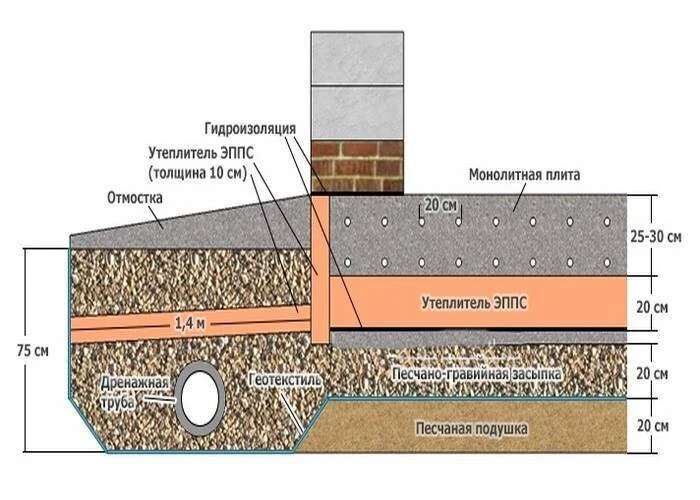

• Плитный фундамент (УШП, шведская плита). Здесь подушка — царь и бог. Это многослойная система: утрамбованный грунт, геотекстиль, щебень, песок, утеплитель, коммуникации. По сути, весь «пирог» под бетонной плитой и есть усиленная, умная подушка. Стоимость и сложность ее устройства — самые высокие.

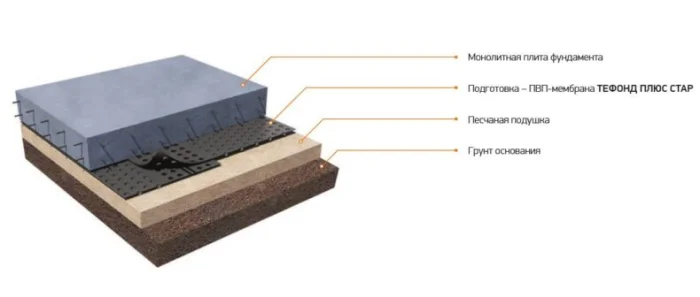

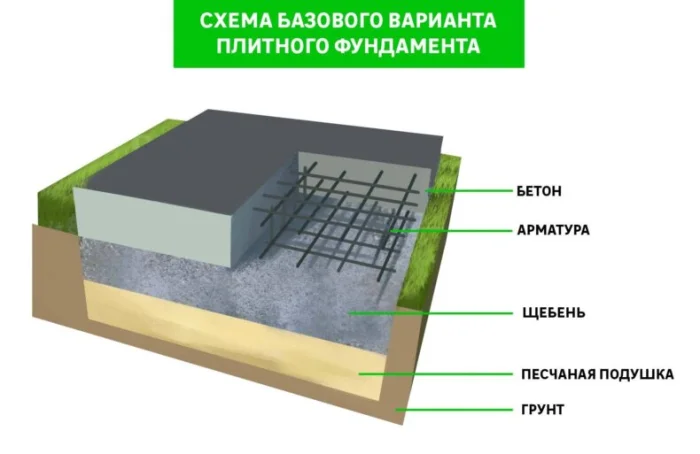

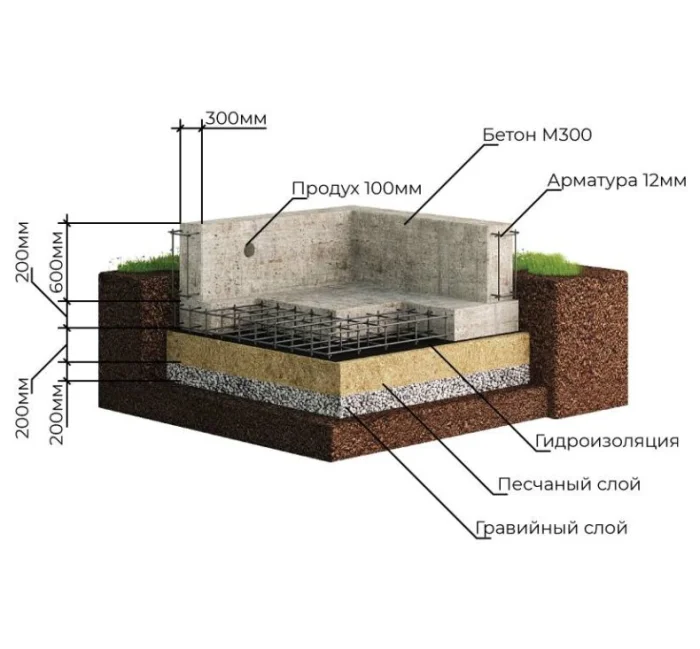

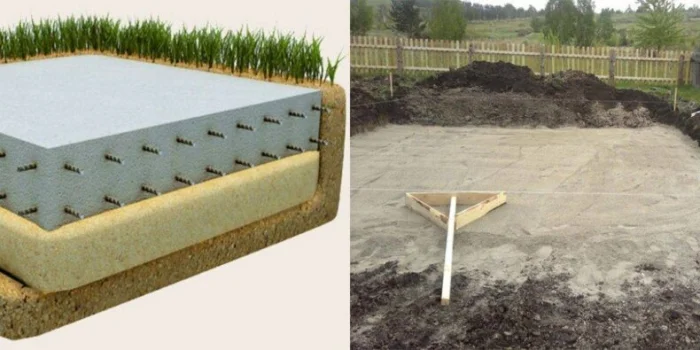

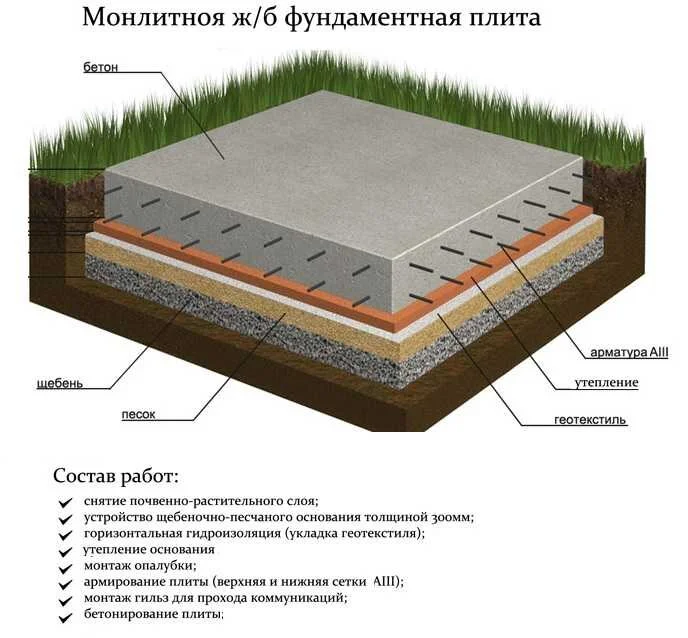

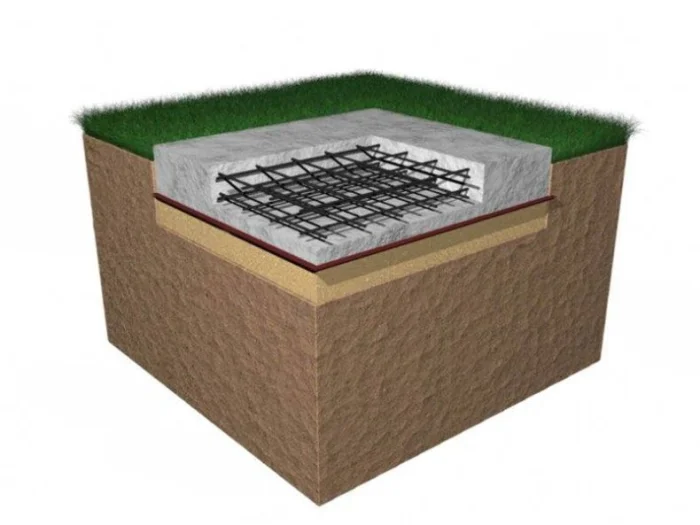

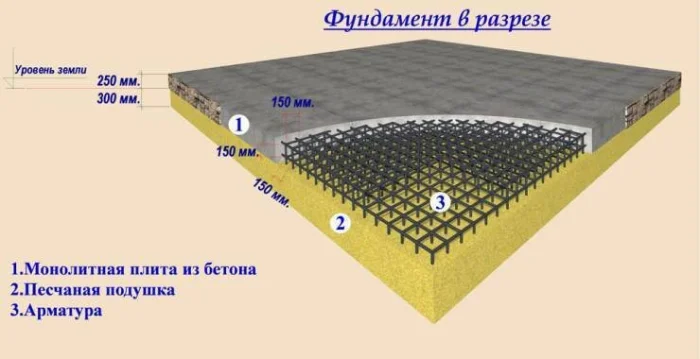

• Монолитная плита. Проще, чем УШП, но принцип тот же: ровное, дренирующее основание под всей площадью дома.

Выбор фундамента (а значит, и подушки) — это не вопрос вкуса, а результат инженерного расчета. Пучинистая глина? Скорее всего, плита или сваи. Крупный песок? Можно ленту. Игнорировать эту логику — строить проблему, а не дом.

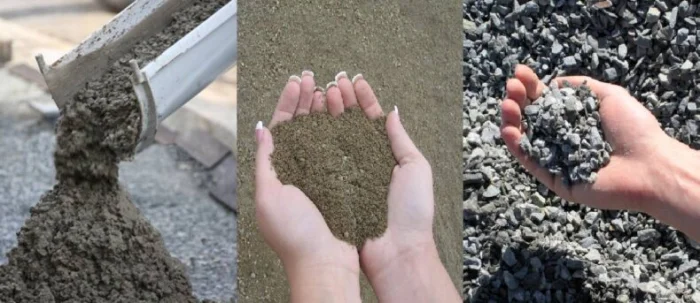

Из чего делать основу? Материалы для подушки

Не всякий камень и песок сгодятся. Нужны материалы с определенными свойствами: они должны не впитывать воду, не деформироваться под нагрузкой и хорошо трамбоваться.

Крупный или средний песок

Песчаная подушка — самый распространенный вариант. Но не любой песок! Нужен именно речной или мытый карьерный, с минимальным содержанием глины и пылеватых частиц. Почему? Мелкая фракция (пыль) впитывает воду и превращается в «кашу», которая прекрасно пучится. Песок укладывают слоями по 15-20 см, каждый слой проливают водой и трамбуют до состояния, когда на нем не остается следов от обуви.

Щебень или гравий

Более жесткое и дренирующее основание. Используется фракция 20-40 мм. Он не задерживает воду, а пропускает ее вниз. Часто применяется в комбинации с песком: сначала песок, потом щебень. Или на сложных грунтах как основной слой. Трамбуется еще тщательнее, так как острые края камешков создают хорошее сцепление.

Тощий бетон (подбетонка)

Это не полноценный фундамент, а бетонная подготовка (В7.5). Ее заливают тонким слоем (5-10 см) поверх утрамбованного щебня. Зачем? Она дает идеально ровную и прочную поверхность для укладки гидроизоляции и монтажа арматурного каркаса. Особенно актуальна для плитных фундаментов и при высоких грунтовых водах.

Песок с примесью глины или пыли — это мина замедленного действия под вашим домом. Он не дренирует, а накапливает воду, а зимой, замерзая, рванет с такой силой, что бетон не выдержит. Не экономьте на качестве нерудки!

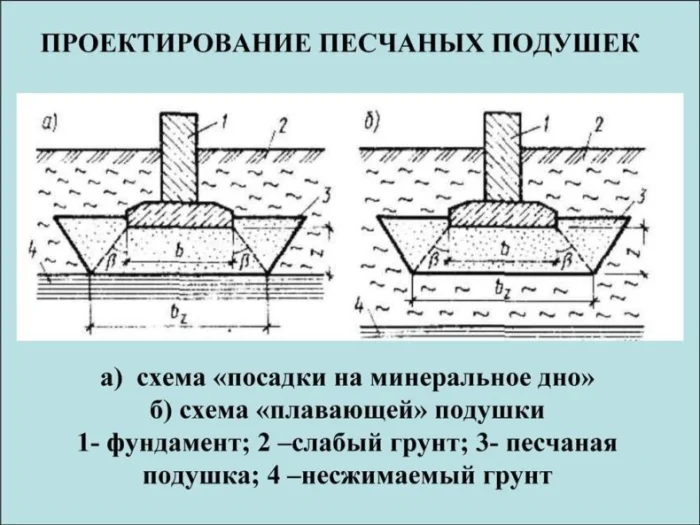

Как рассчитать толщину и площадь?

Здесь без проекта и понимания грунтов — никуда. Но есть общие принципы.

Глубина заложения и тип грунта

Чем слабее и пучинистее грунт (глина, суглинок), тем мощнее должна быть подушка. На песках можно обойтись 20-30 см. На глинах — уже 40-60 см и более. Всегда нужно дойти до устойчивого слоя грунта.

Нагрузка от дома

Легкий каркасник и тяжелый кирпичный дом давят на основание по-разному. Расчет ведется на удельное давление (кг/см²). Это задача для проектировщика. Самостоятельно можно ориентироваться на рекомендации: для 1-2 этажных домов из легких материалов общая толщина подушки (песок+щебень) редко превышает 50 см.

Площадь

Подушка должна быть шире фундамента! Минимальный выступ — 10-15 см с каждой стороны. Это увеличивает площадь опоры и стабилизирует конструкцию. Для плиты подушка равна площади дома плюс отмостка.

Самостоятельный расчет «на глаз» — верный способ получить просадку угла дома. Если нет проекта, пригласите геолога и конструктора. Они возьмут пробы грунта и скажут точную цифру. Эти затраты окупятся спокойным сном в прямом смысле.

Начинаем с земли: разметка и планировка

Прежде чем что-то засыпать, нужно четко обозначить, где что будет. И подготовить площадку.

Разметка — это скелет вашего будущего дома. Кривой скелет — кривое тело. Не поленитесь, потратьте на это этап целый день. Лучше перепроверить десять раз, чем один раз переделывать.

Земляные работы: копаем правильно

Казалось бы, что сложного — копнуть яму? Но и здесь есть свои правила.

Глубина и форма

Копаем на расчетную глубину (глубина заложения фундамента + толщина подушки). Стенки траншеи стараемся делать вертикальными. Если грунт осыпается — ставим временные подпорки. Дно — строго горизонтальное.

Куда девать грунт?

Плодородный слой (дерн) можно снять и сложить в сторону — пригодится для ландшафта. Глину и суглинок тоже можно частично сохранить для обратной засыпки. Но помните: обратно засыпать можно только однородный, не разрыхленный грунт, и тоже послойно с трамбовкой.

Вода — враг №1

Если в траншее появилась вода (грунтовая или после дождя), работу нужно остановить. Воду откачать, разжиженный грунт удалить, дно подсыпать щебнем. Заливать бетон в воду категорически нельзя!

Частая ошибка — сделать траншею «с запасом» по ширине, чтобы удобнее было работать. Это плохо. Широкая траншея требует больше материала для обратной засыпки, а неправильно засыпанные пазухи потом могут привести к боковому давлению на фундамент. Копайте ровно по разметке.

Укладываем умную ткань: геотекстиль

Это необязательный, но очень правильный этап. Геотекстиль — это нетканый материал, который стелют на дно траншеи перед отсыпкой песка.

Зачем он нужен?

• Разделяет слои. Не дает песку смешиваться с нижележащим грунтом. Песок остается чистым, не заиливается.
• Дренирует. Пропускает воду, но задерживает частицы грунта. Вода уходит вниз, а подушка остается сухой.
• Упрочняет. Работает как арматура, распределяя нагрузку и предотвращая локальные продавливания.

Как укладывать?

Расстилаем полотна с нахлестом 15-20 см. Края должны выходить за пределы будущей подушки, чтобы потом их можно было завернуть на слои песка/щебня. Фиксировать можно скобами или просто присыпать грунтом.

Геотекстиль — это как нижнее белье для фундамента. Кажется, что можно и без него, но с ним — гигиеничнее, надежнее и долговечнее. На сложных, водонасыщенных грунтах это must-have.

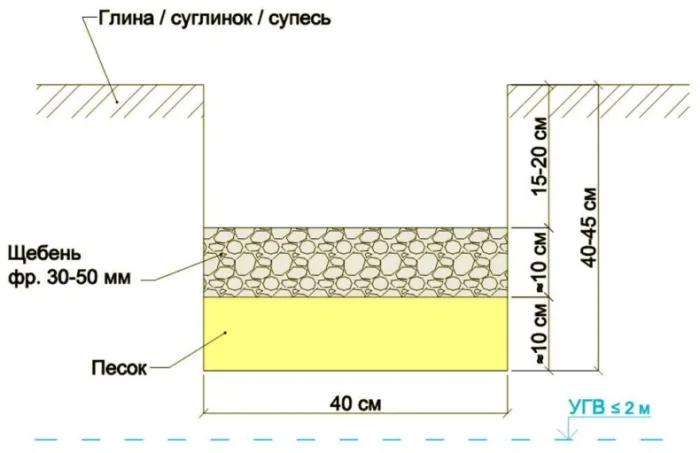

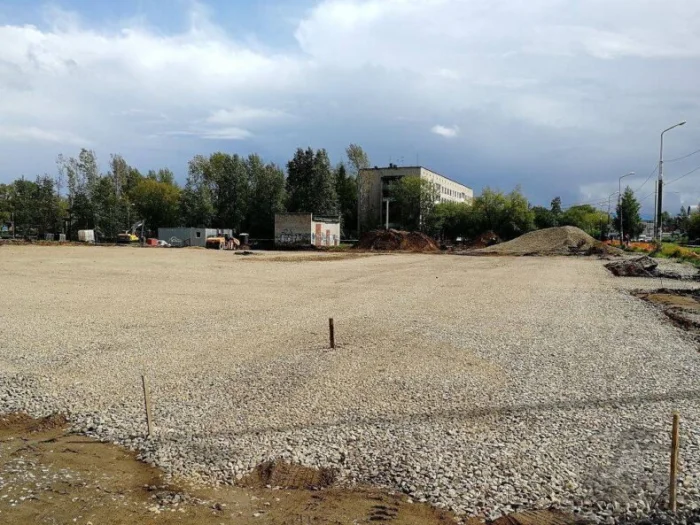

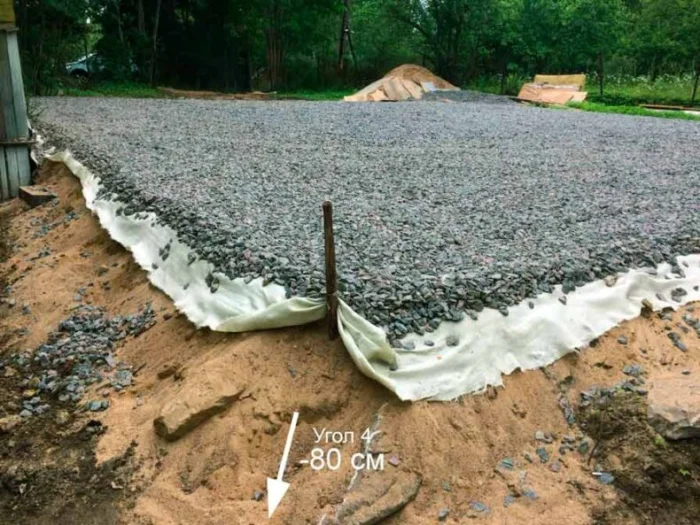

Первый слой: щебень. Как и зачем?

Часто подушку начинают именно со щебня, особенно если грунт влажный. Он создает жесткий, дренирующий слой.

Технология укладки

• Подготовка. На выровненное дно или геотекстиль отсыпаем щебень фракции 20-40 мм. Слой — 15-20 см.
• Разравнивание. Равномерно распределяем его по всей площади граблями.

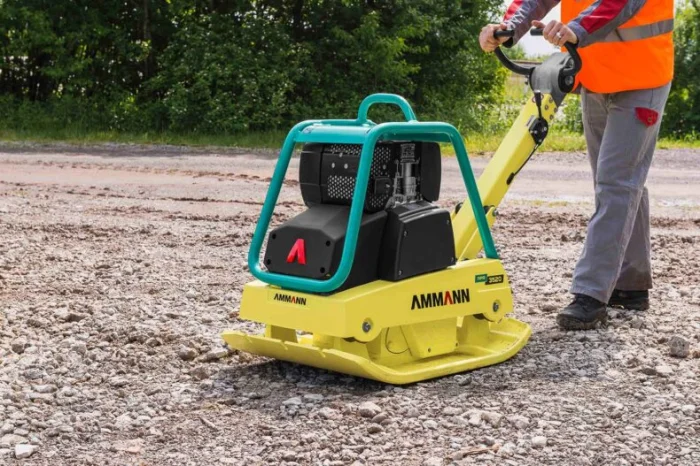

• Трамбовка. Это самый важный этап! Трамбовать нужно виброплитой весом от 100 кг. Проходим участок 5-6 раз, пока щебень не перестанет «играть» под ногами и не будет оставлять следов. В процессе можно слегка проливать его водой для лучшей усадки.
• Контроль. Проверяем уровень. Поверхность должна быть идеально ровной и горизонтальной.

Толщина и назначение

Толщина зависит от нагрузки и грунта. На слабых грунтах слой можно увеличить до 30 см. Главная задача щебеночного слоя — дренаж и создание жесткой платформы, которая не позволит следующему слою (песку) уйти в грунт.

Щебень без трамбовки — это просто куча камней. Она будет проседать под весом бетона. Аренда виброплиты обойдется вам в пару тысяч рублей, а сэкономит десятки тысяч на ремонте треснувшего фундамента. Не пренебрегайте техникой!

Трамбовка: превращаем сыпучку в монолит

Мы уже говорили о трамбовке щебня. С песком — та же история, только еще важнее. Неуплотненный песок даст усадку до 20% своей высоты! Представьте, что будет с фундаментом.

Как трамбовать песок?

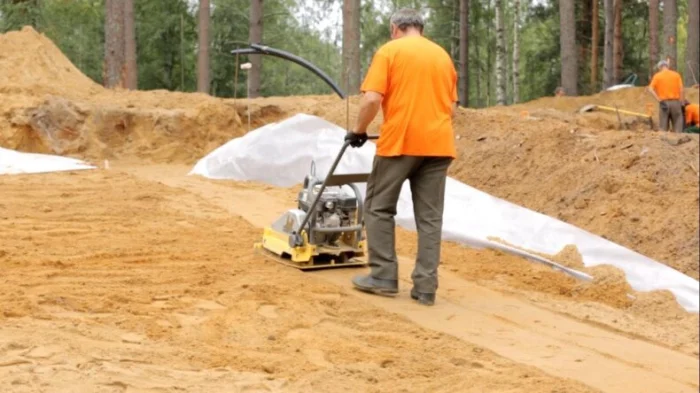

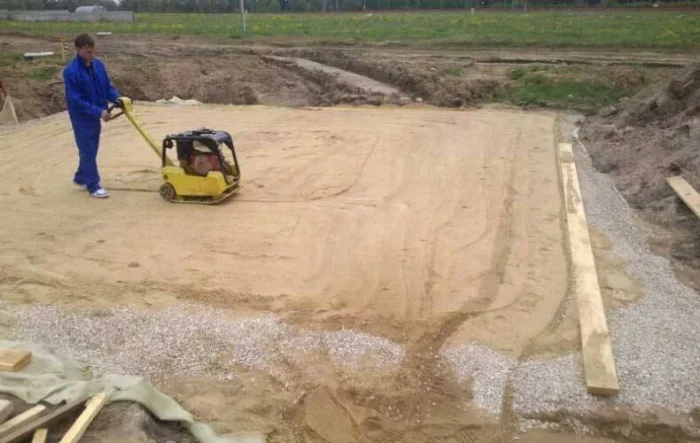

Песок отсыпаем слоями по 15-20 см. Каждый слой проливаем водой из шланга — это помогает частицам сцепиться. Ждем, когда вода уйдет, и трамбуем виброплитой до состояния, когда на поверхности не остается следов. Песок должен стать плотным, как асфальт.

Проверка качества

Есть простой тест: поставьте на утрамбованный песок тяжелый металлический предмет (кувалду, гирю). Если он почти не оставляет вмятины — все хорошо. Если проваливается — нужно трамбовать дальше.

Трамбовка — это монотонная, пыльная и утомительная работа. Но это сердце процесса создания подушки. Можно нанять работников с техникой, но обязательно контролируйте результат. Слабо утрамбованная подушка — это гарантированная просадка и ремонт в будущем.

Усиление грунта: геосетка

Для ответственных построек или на очень слабых грунтах (торф, плывун) используют геосетку. Это полимерная сетка с крупными ячейками, которая работает как арматура в грунте.

Как ее применяют?

• Ее раскатывают поверх утрамбованного слоя щебня или песка.
• Сверху отсыпают следующий слой (песок или щебень), который, проникая в ячейки, образует с сеткой единый армированный массив.
• Это предотвращает боковое смещение материалов и существенно увеличивает несущую способность основания.

Когда она нужна?

Если у вас нормальный грунт и обычный дом, можно обойтись без нее. Но если почва «ходит», а дом тяжелый — консультация с геотехником по поводу геосетки не повредит.

Геосетка — это как костыли для слабого грунта. Она не лечит причину, но помогает основанию выдержать нагрузку. Дорогое, но иногда единственное решение для проблемных участков.

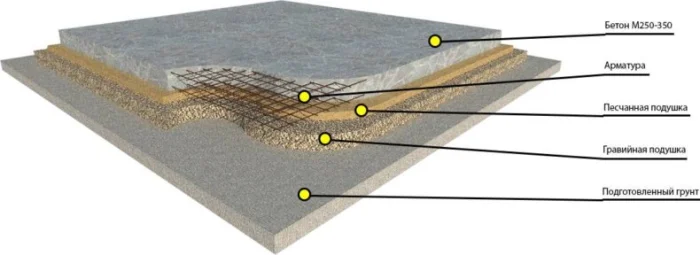

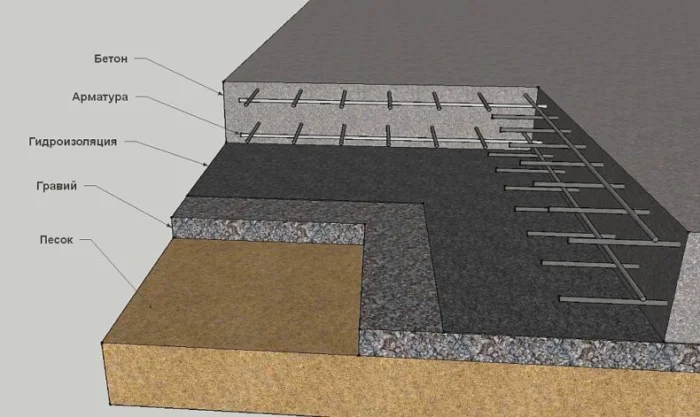

Песчаный слой: финальное выравнивание

Поверх щебня (или вместо него, если грунт хороший) отсыпается песок. Это финишный выравнивающий слой, который позволяет добиться идеальной горизонтали.

Технология

• Отсыпка. На утрамбованный щебень или геотекстиль отсыпаем слой песка толщиной 10-15 см.
• Проливка и трамбовка. Тщательно проливаем водой и трамбуем, как описано выше. Делаем это послойно, если общая толщина песка большая.
• Контроль уровня. Это последний шанс вывести идеальную плоскость. Используем лазерный уровень и правило. Допуск — не более 1 см на 10 метров.
• Защита. Чтобы случайно не нарушить подготовленную поверхность, можно накрыть ее геотекстилем или полиэтиленом до момента установки опалубки.

Идеально ровная песчаная подушка — это подарок тем, кто будет ставить опалубку и вязать арматуру. Работа пойдет в разы быстрее и точнее. Не поленитесь потратить на это время.

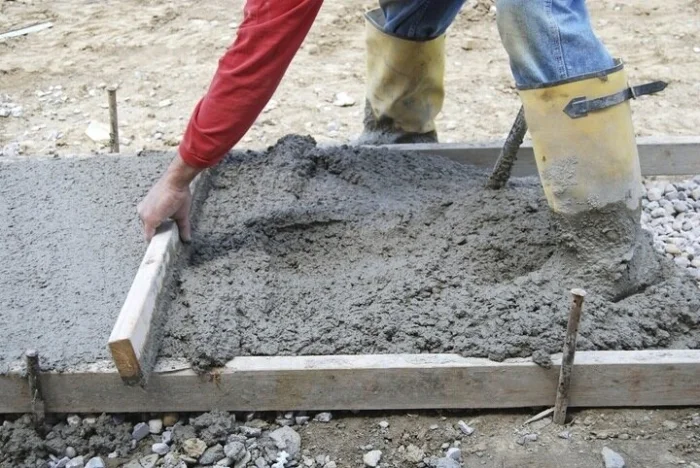

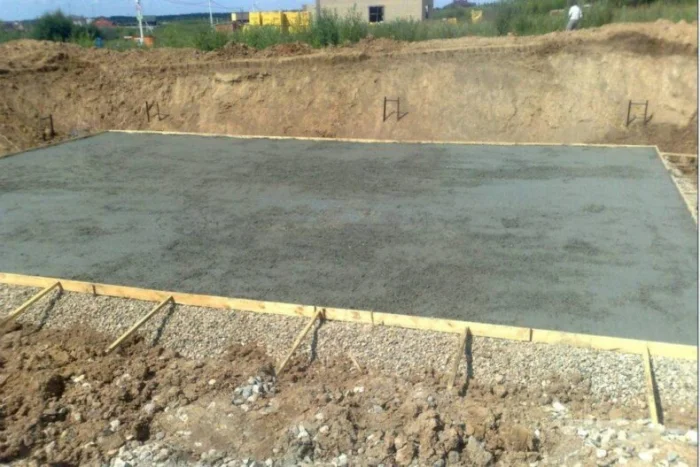

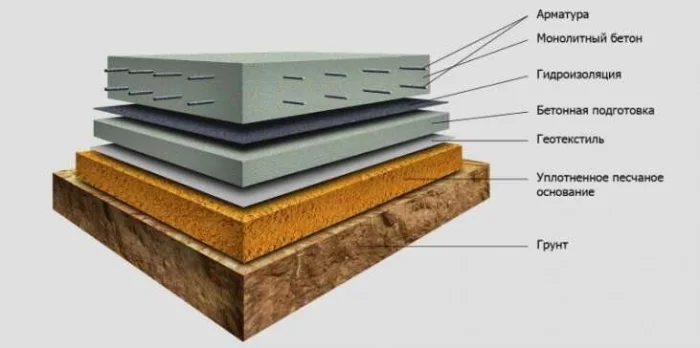

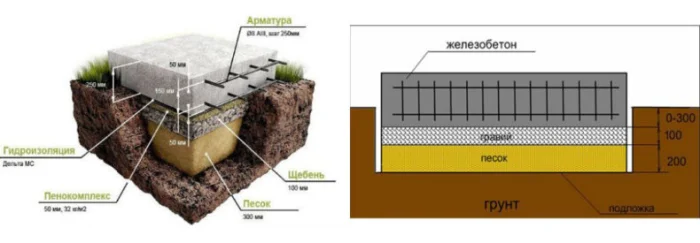

Подбетонка: заливка тощего бетона

Если вы делаете плитный фундамент или просто хотите максимальной надежности, поверх песка заливается подбетонка.

Это слой тощего бетона марки В7.5 (М100) толщиной 5-10 см. Его задача:

1. Дать идеально жесткую и ровную поверхность для раскатки рулонной гидроизоляции (она не порвется о щебень).
2. Стать защитой от влаги во время монтажа основного арматурного каркаса (чтобы арматура не ржавела в песке).
3. Создать дополнительный барьер для капиллярной влаги.

Заливают ее по уровню, разравнивают правилом. После набора прочности (3-7 дней) можно приступать к дальнейшим работам.

Подбетонка — это признак высокого класса строительства. Она не всегда обязательна, но всегда полезна. Особенно если у вас высокий УГВ или вы делаете утепленную плиту.

Проверяем работу: контроль качества

Подушка готова. Как убедиться, что все сделано хорошо?

Визуальный и тактильный осмотр

Поверхность должна быть ровной, без ям и бугров. Материал (песок/щебень) должен быть плотным. Попробуйте копнуть лопатой край — если она с трудом входит, значит, трамбовка прошла успешно.

Проверка уровня

С помощью нивелира или длинного уровня проверяем горизонтальность по всей площади. Допустимые перепады — в пределах 1-2 см.

Проверка на просадку

Можно пройтись по готовой подушке, попрыгать. Она не должна проминаться. Если есть сомнения, сделайте пробную нагрузку: положите в центре тяжелую плиту или пару мешков цемента на несколько дней и посмотрите, не образовалась ли вмятина.

Также важно, чтобы подушка была сухой. Если она набирает воду, значит, не работает дренаж или неправильно выбран материал.

Контроль — это ваша ответственность. Даже если работу выполняла нанятая бригада, вы — главный приемщик. Не стесняйтесь требовать качества. Потом будет поздно.

Дальнейшие шаги: от подушки к фундаменту

Итак, у вас готова идеальная подушка. Что дальше?

Гидроизоляция (для подбетонки)

Если вы делали подбетонку, следующим этапом будет укладка рулонной гидроизоляции (например, технониколь) в два слоя с нахлестом. Края должны выходить за периметр будущей плиты.

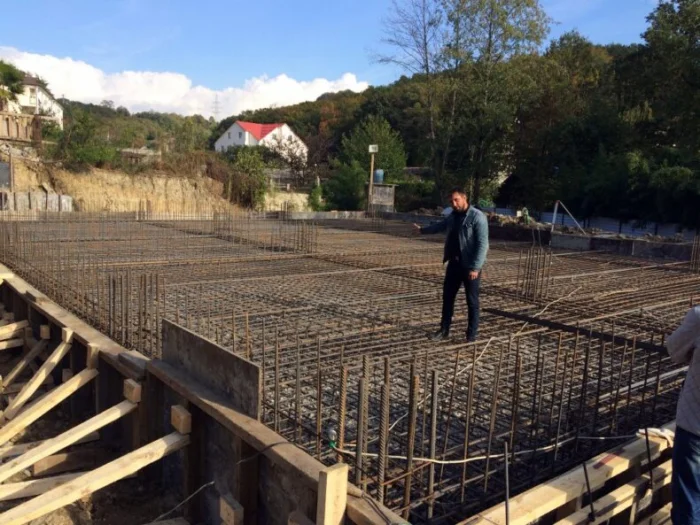

Установка опалубки и арматуры

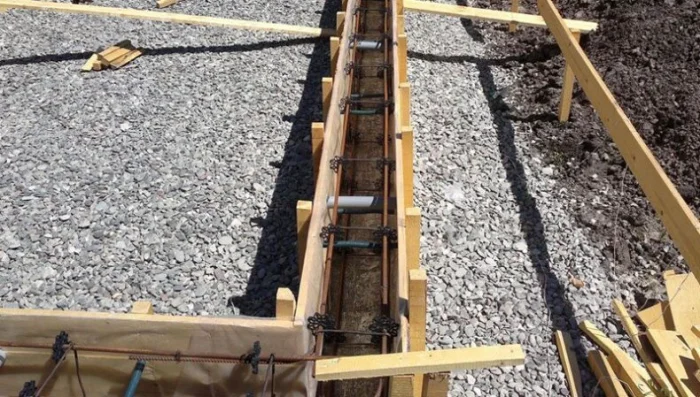

Выставляем опалубку по периметру будущего фундамента. Затем — вязка арматурного каркаса. Каркас должен быть приподнят над поверхностью подушки/гидроизоляции на специальных пластиковых фиксаторах, чтобы создать защитный слой бетона.

Прокладка коммуникаций

Перед заливкой основного бетона нужно проложить гильзы для ввода воды, канализации, электричества. Это делается согласно проекту.

Заливка фундамента

Финальный аккорд. Бетон заливается непрерывно, уплотняется глубинным вибратором и выравнивается. После этого фундаменту нужно дать набрать прочность под укрытием.

Подушка — это всего лишь начало. Но, как в любом деле, хорошее начало — это уже половина успеха. Сделав ее по всем правилам, вы заложили основу для надежного, долговечного и безопасного дома. Теперь можно строить дальше со спокойной душой.

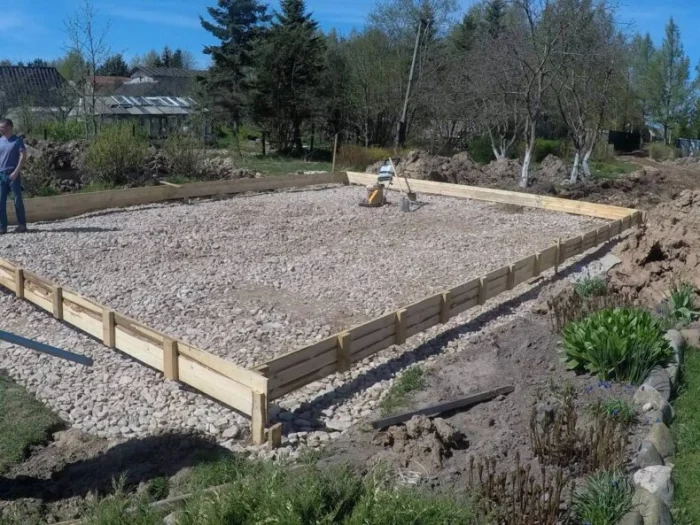

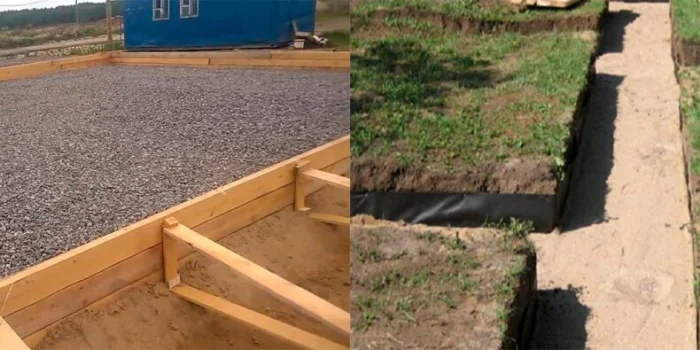

Галерея: как это выглядит вживую
