Дренаж фундамента своими руками: пошаговое руководство и технология

Знаете, о чем я жалею, глядя на фото старых, но таких уютных домов? О том, что их строители часто забывали про одну простую вещь — дренаж. А ведь это система, которая тихо и незаметно продлевает жизнь вашему дому на десятилетия. По сути, это «иммунная система» для фундамента, которая отводит лишнюю воду и не дает сырости, плесени и трещинам разрушать то, что построено с таким трудом. Давайте разберемся, как собрать эту систему своими руками, чтобы ваш дом стоял крепко и сухо.

Прежде чем хвататься за лопату, нужно хорошенько подготовиться. И дело не только в инструментах — лопате, колышках, уровне, молотке. Дело в понимании. Вам предстоит стать на время инженером-гидрологом: определить, где именно вода подступает к вашему фундаменту, и наметить маршруты для её «эвакуации» с помощью дренажных труб. Запаситесь также песком, гравием, геотекстилем — они станут верными помощниками в этой подземной работе.

Здесь важно не торопиться. Глубина траншеи — это не наугад. Она должна позволить трубам лечь с правильным уклоном, чтобы вода уходила самотеком, а не застаивалась. Проверяйте уровнем! Иначе вся система превратится в бесполезный лабиринт под землей.

И вот вам мой главный совет: не экономьте на геотекстиле. Этот нетканый материал — как фильтр для вашего дренажа. Он пропускает воду к трубе, но задерживает частицы грунта и песка, не давая системе заилиться и выйти из строя через пару лет. Простая, но гениальная вещь.

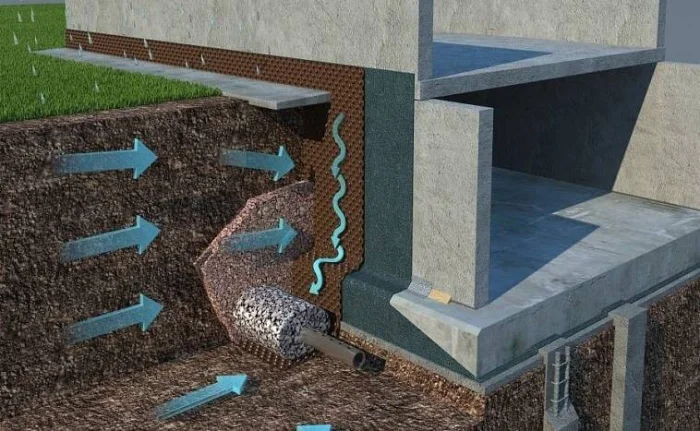

Что такое дренаж фундамента и зачем он вообще нужен?

Давайте договоримся на берегу: дренаж — это не просто канава. Это продуманная инженерная система. Чтобы вы точно поняли её суть, я собрал ключевые моменты в таблицу. Держите.

В итоге, грамотный дренаж — это инвестиция в долговечность вашего дома. Он работает молча, без выходных, год за годом защищая самое дорогое. И делать его нужно не «как-нибудь», а с пониманием процессов, происходящих в грунте.

Какую дренажную систему выбрать? Есть варианты!

Универсального решения нет. Выбор системы зависит от вашей почвы, рельефа, типа фундамента и даже от того, есть ли у вас цокольный этаж. Давайте пробежимся по основным типам, чтобы вы могли сориентироваться.

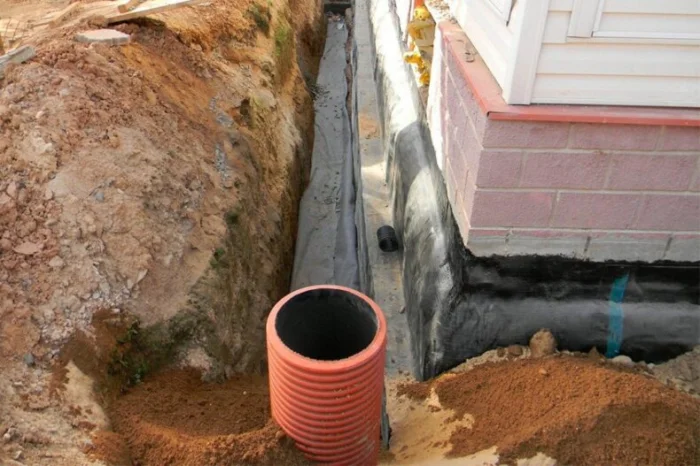

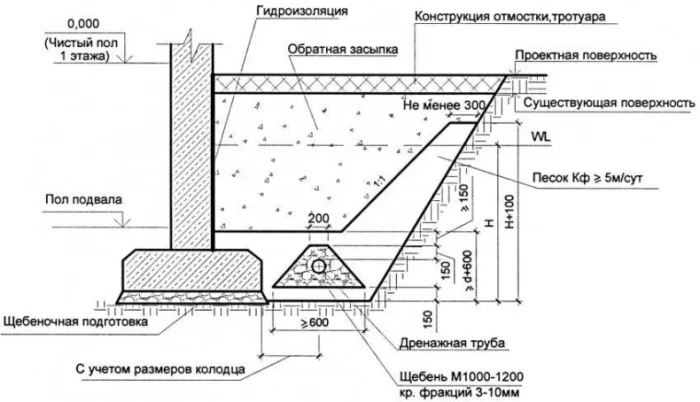

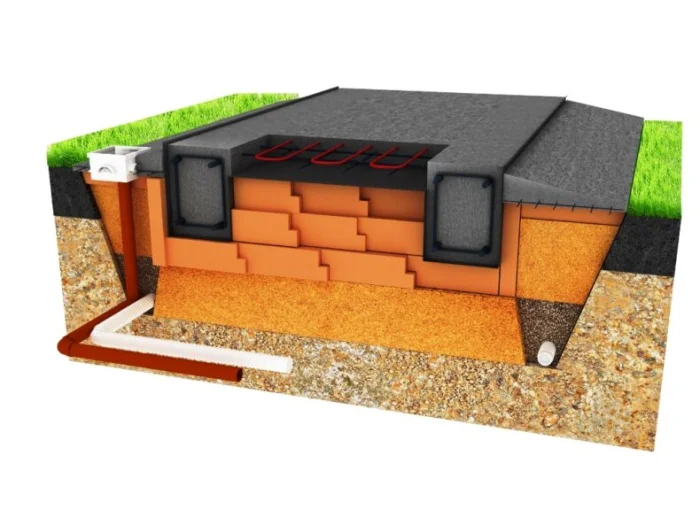

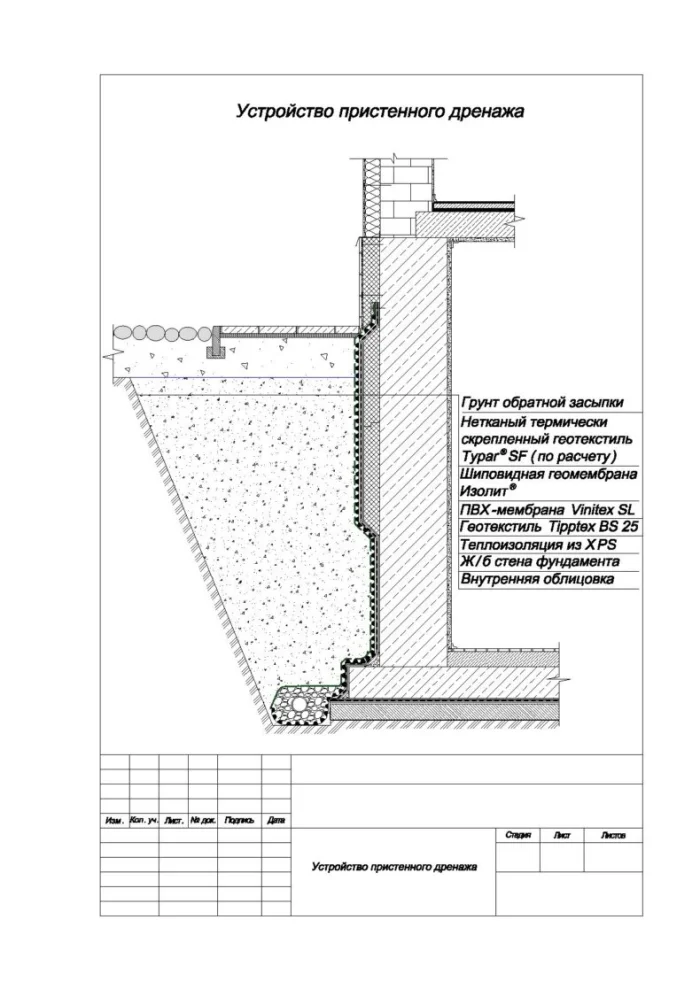

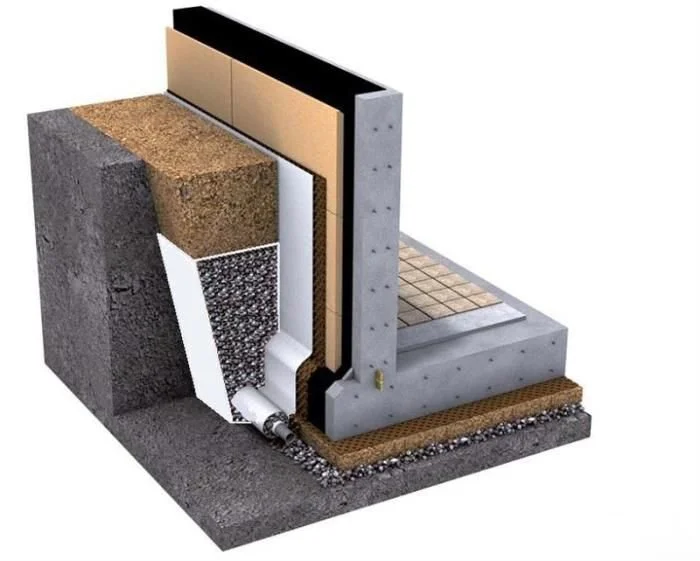

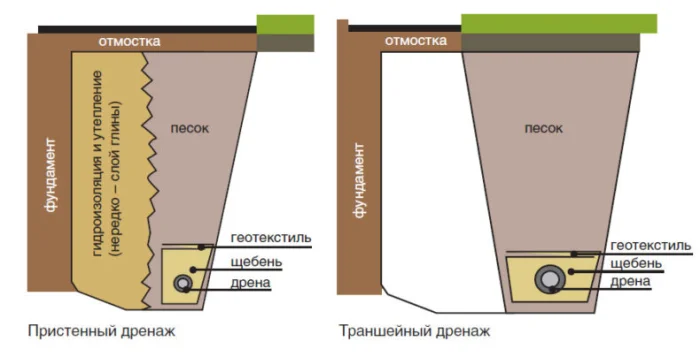

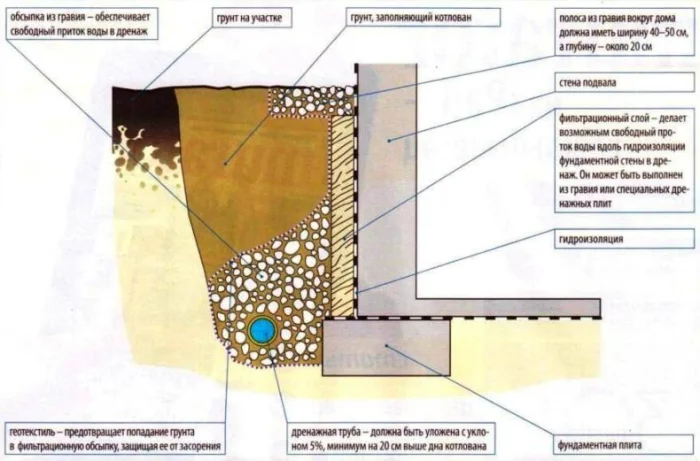

• Пристенный (или кольцевой) дренаж — классика для домов с подвалом. Трубы укладываются по периметру фундамента, буквально окружая его защитным контуром. Идеально, когда нужно отсечь воду, стремящуюся прижаться к стенкам.
• Глубинный дренаж — система для понижения общего уровня грунтовых вод на участке. Представьте сеть каналов, которые «осушают» территорию. Нужно, если у вас болотистая местность или вода стоит высоко.

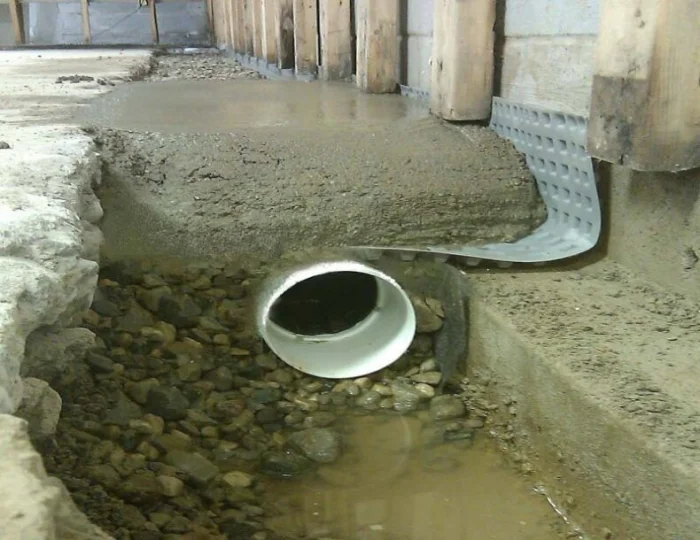

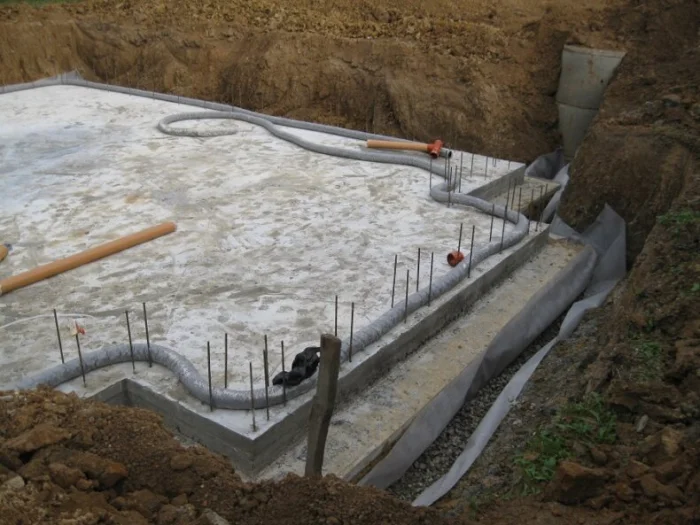

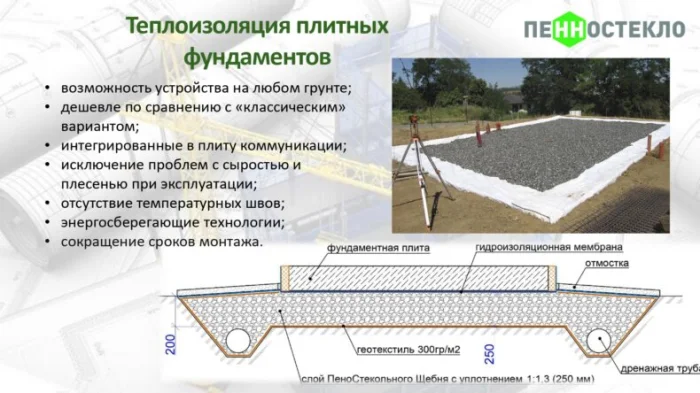

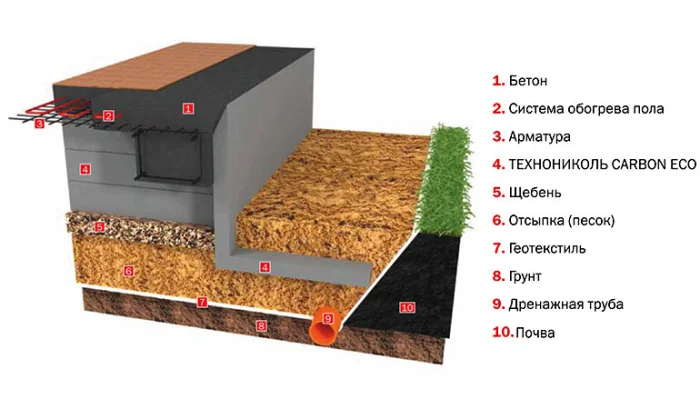

• Пластовый дренаж — особая история. Это целая «подушка» из щебня или гравия, которую закладывают под фундаментную плиту. Часто комбинируют с пристенным дренажом для максимальной защиты.
• Поверхностный дренаж (ливневка) — не путать с фундаментным! Он отвечает за быстрый отвод дождевой и талой воды с поверхности, не давая ей просочиться к основанию. Часто эти две системы работают в паре.

Выбор типа — это стратегическое решение. Порой стоит проконсультироваться со специалистом, который оценит геологию вашего участка. Помните: правильно выбранная система сэкономит вам кучу нервов и денег в будущем. Ведь согласитесь, переделывать дренаж после постройки дома — то еще удовольствие?

Шаг первый: изучаем врага. Оценка грунта и уровня вод

Прежде чем проектировать оборону, нужно разведать обстановку. Самый надежный, хоть и не самый дешевый способ — заказать геологическое исследование участка. Инженеры пробурят скважины, возьмут пробы грунта и точно скажут, на какой глубине стоит вода и как ведет себя почва.

Что дают эти изыскания?

Вы будете точно знать тип грунта (песок, глина, суглинок), его несущую способность и, что важно, сезонные колебания уровня грунтовых вод. Это фундаментальные данные (в прямом смысле слова!) для любых строительных работ.

А если исследоваться дорого?

Можно пойти народными путями: поговорить с соседями, у которых уже есть дома, или понаблюдать за водой в ближайших колодцах весной и осенью. Но этот способ приблизительный. Риск ошибиться велик, а цена ошибки — треснувший фундамент.

Итог этапа

На руках у вас должен быть четкий ответ: насколько агрессивна водная среда к вашему будущему дому и как глубоко нужно закладывать дренажные трубы, чтобы они работали эффективно. Без этой карты вступать в бой с водой опасно.

Проведение изысканий — это не бюрократическая формальность, а акт заботы о своем доме. Это знание, которое позволяет не гадать, а принимать обоснованные решения. И оно того стоит.

Считаем мощность: сколько воды нужно отвести?

Чтобы система не захлебнулась в сильный ливень или весенний паводок, её нужно правильно рассчитать. Мощность дренажа зависит от многих факторов. Давайте сведем их в таблицу для наглядности.

Существуют формулы для расчета, но, если честно, для частного дома чаще используют проверенные практикой типовые решения: трубы диаметром 110 мм с уклоном 2 см на метр длины. Однако в сложных случаях расчет лучше доверить инженеру.

Главное — обеспечить достаточную пропускную способность труб и надежный уклон. Труба, заполненная водой лишь наполовину, работает идеально. А вот переполненная система — это уже авария.

План работ: от эскиза до траншеи

Итак, данные собраны, система выбрана. Пора создавать проект в миниатюре. Не пренебрегайте этим этапом — нарисованная на бумаге схема сэкономит вам время и силы в поле.

Что должно быть на схеме?

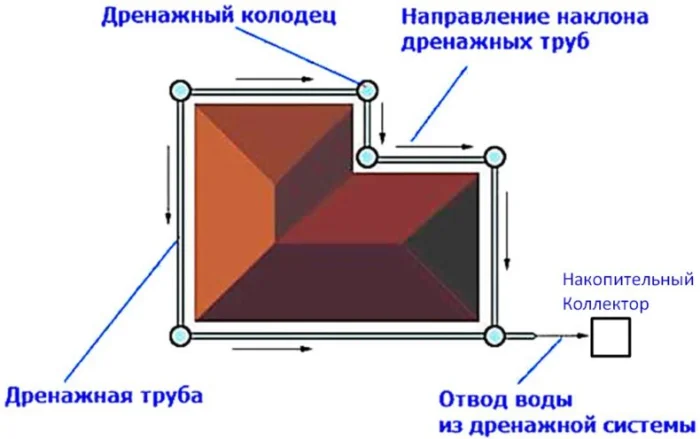

Отметьте на плане дома положение всех дренажных труб, точки поворотов, места установки ревизионных колодцев (они жизненно важны для прочистки!) и конечную точку сброса воды — ливневую канализацию, дренажный колодец или просто канаву за пределами участка.

Про колодцы отдельно

Ставьте их на каждом втором повороте и через каждые 20-25 метров на прямых участках. Поверьте, возможность прочистить засор через колодец — это спасение, а не причуда проектировщика.

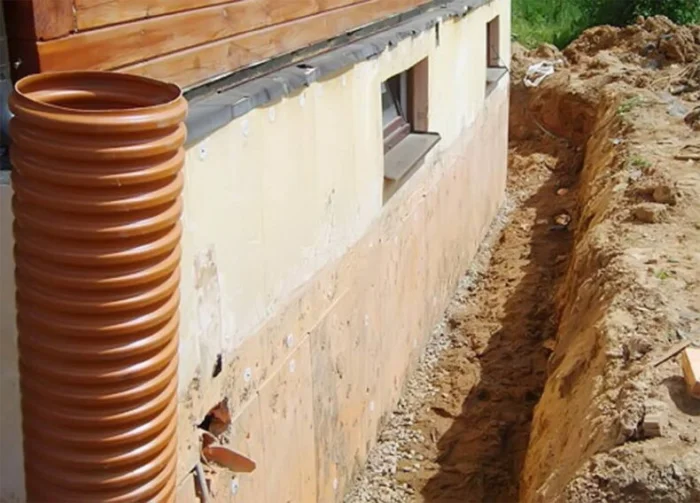

Идет работа на земле

Только после создания четкого плана можно браться за лопату или вызывать технику для рытья траншей. Каждый этап монтажа должен сверяться со схемой.

Хороший проект дренажа — как дорожная карта в путешествии. Он не дает сбиться с пути и гарантирует, что вы в итоге получите именно ту систему защиты, которую задумали. Без импровизаций, которые потом приходится исправлять кувалдой.

Из чего строить: выбираем трубы и «фильтры»

Сердце системы — трубы. И здесь выбор огромен. Давайте расставим точки над i.

Дренажные трубы: пластик рулит

• Современные полимерные трубы (ПНД, ПВД) — бесспорный лидер. Легкие, прочные, не ржавеют, долговечны. Чаще всего используют гофрированные трубы с перфорацией, обернутые в фильтр из геотекстиля (так называемые «трубы в оболочке»). Это готовое решение.
• Керамические или асбестоцементные трубы — тяжеловесы прошлой эпохи. Прочные, но очень тяжелые, хрупкие и неудобные в монтаже. Сейчас почти не применяются.

Фильтрующие обсыпки: щебень и геотекстиль

• Щебень гранитный или гравийный (фракция 20-40 мм) — создает свободное пространство вокруг трубы для притока воды и является первичным фильтром. Никогда не используйте известняковый щебень — он со временем размокнет и зацементирует вашу систему!
• Геотекстиль — тот самый «умный» разделитель. Он оборачивает щебень, не давая частицам грунта смешиваться с ним и заиливать дренаж. Обязательный элемент!

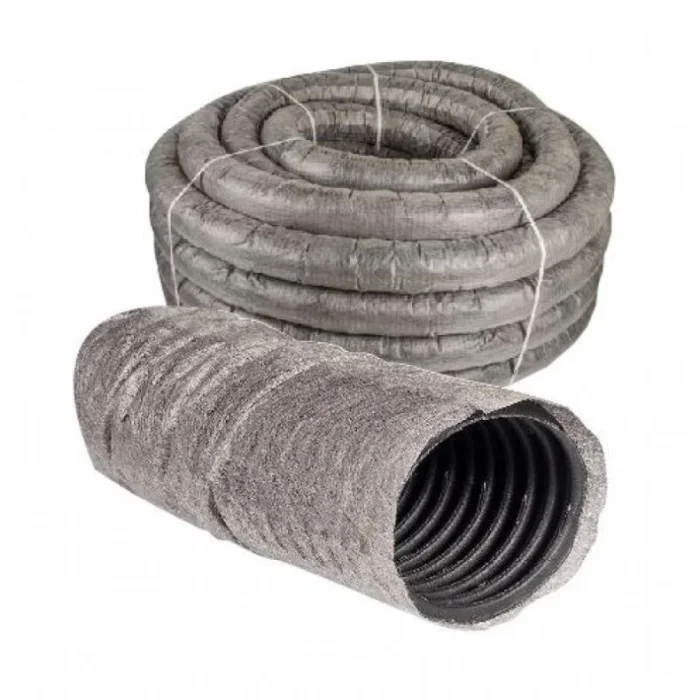

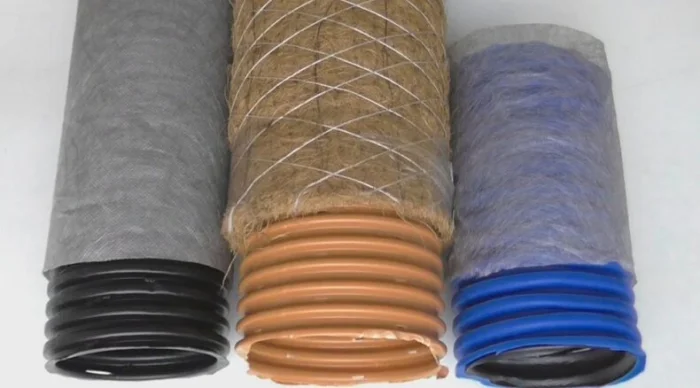

Мой выбор давно сделан в пользу готовых дренажных труб в геотекстиле. Они дороже, но экономят массу времени и гарантируют качество. А щебень и дополнительный геотекстиль для обертывания всей «слоеной» конструкции — must have. Не игнорируйте это.

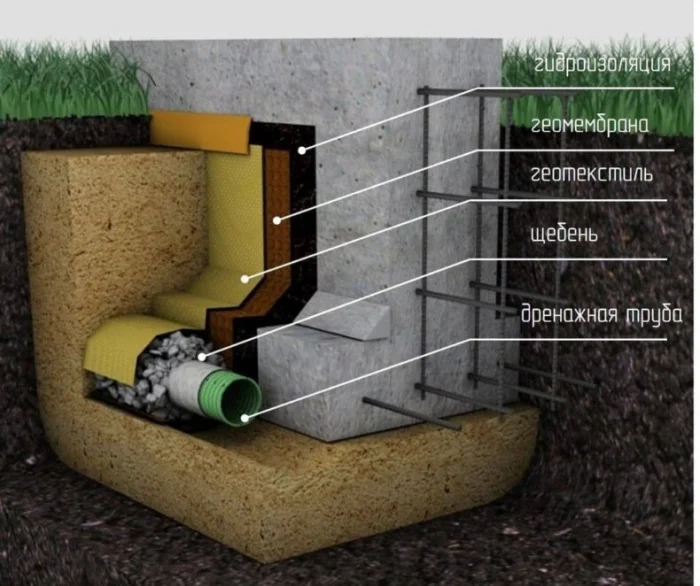

Геосинтетики: невидимые помощники

Мы уже упоминали геотекстиль, но есть и другие материалы. Давайте разберемся, зачем они нужны.

Геотекстиль: король фильтрации

• Прочность — должен выдерживать нагрузку от грунта и щебня, не рваться при укладке.
• Водопроницаемость — быстро пропускать воду, не заиливаясь.
• Химическая стойкость — не разлагаться в агрессивной почвенной среде долгие годы.

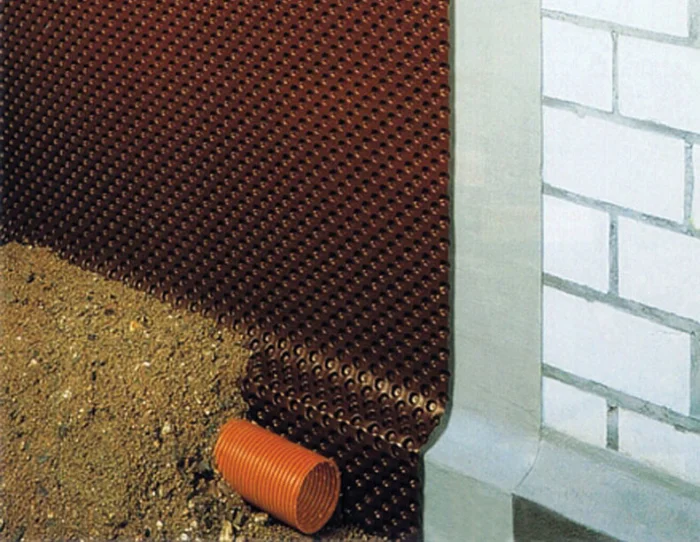

Геомембрана: абсолютный гидробарьер

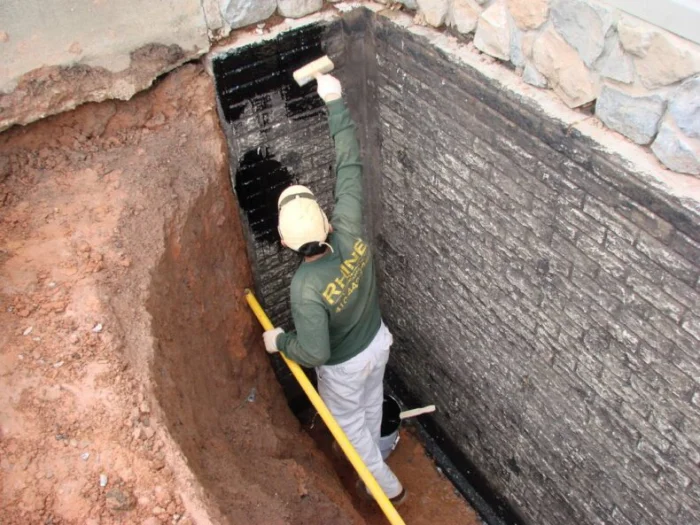

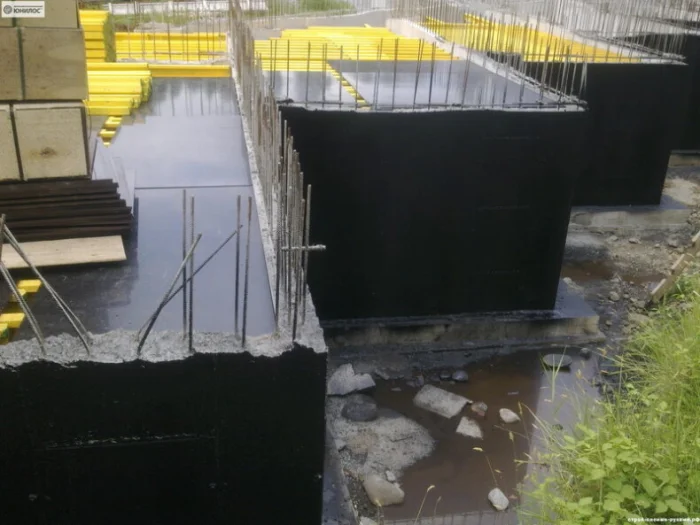

Если нужно не отвести воду, а полностью её остановить (например, при гидроизоляции подвала или искусственного водоема), используют плотную полимерную пленку — геомембрану. Она должна быть:

• Абсолютно герметичной.
• Прочной на прокол.
• Устойчивой к корням растений и ультрафиолету.

Как выбрать?

Для дренажа фундамента вам в 99% случаев нужен именно иглопробивной геотекстиль плотностью от 150 до 250 г/м². Не берите тканый — он плохо фильтрует. И смотрите на состав: 100% полипропилен — то, что надо.

На какую глубину закапывать трубы?

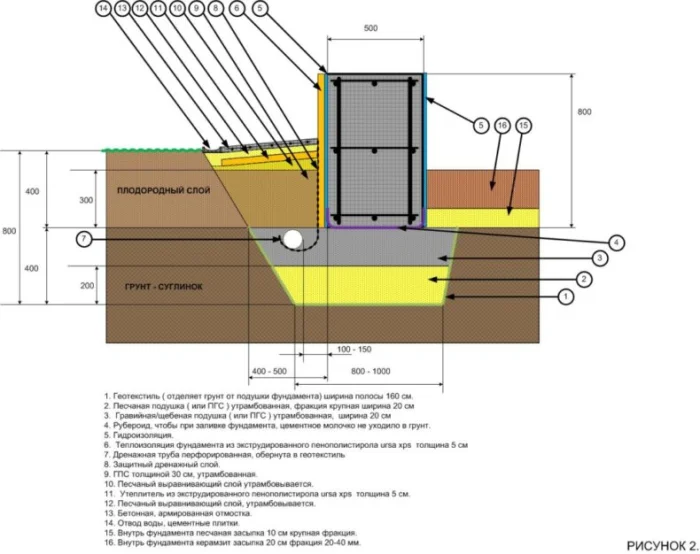

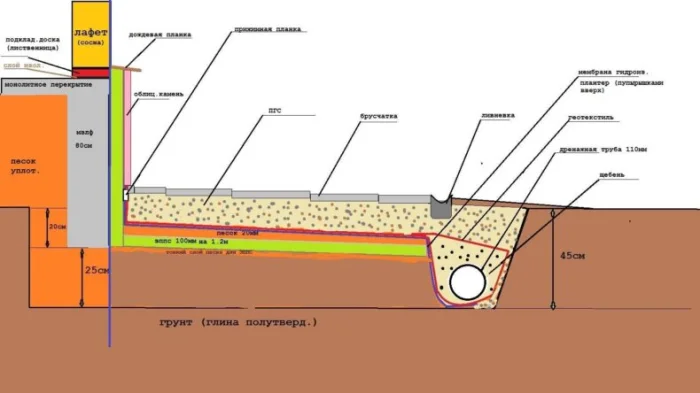

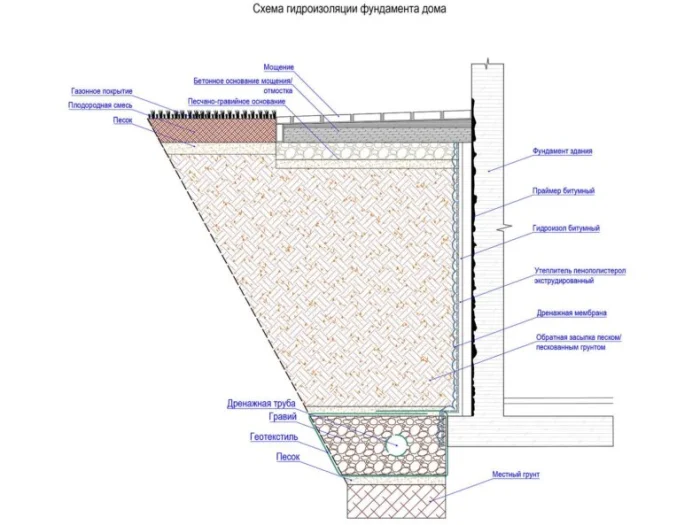

Это, пожалуй, самый частый вопрос. Ответ: глубже, чем подошва вашего фундамента. Обычно трубы укладывают на 30-50 см ниже нижней точки фундамента. Это гарантирует, что система будет перехватывать воду до того, как она поднимется к основанию.

От чего еще зависит глубина?

• Глубина промерзания. В идеале дренаж должен работать и зимой, поэтому его желательно закладывать ниже глубины промерзания вашего региона. Но если это невозможно (очень глубоко), то трубы и колодцы нужно качественно утеплить.
• Уровень грунтовых вод (УГВ). Трубы должны находиться ниже сезонного пика УГВ.
• Уклон. Не забываем про обязательный уклон (минимум 1 см, а лучше 2 см на 1 метр трубы) в сторону водосборного колодца.

Слишком мелко — и дренаж замерзнет или не будет работать. Слишком глубоко — неоправданно дорого и сложно. Ищите золотую середину, отталкиваясь от глубины фундамента и уровня вод. Это тот случай, когда «как у соседа» — не всегда правильный ответ.

План-график и подготовка инструментов

Любая масштабная работа требует порядка. Составьте для себя простой план. Что за чем делать? Сколько дней на каждый этап? А инструменты лучше собрать в одном месте заранее.

Правильная подготовка — это половина успеха. Когда все под рукой и есть четкий план действий, работа идет быстрее, а ошибок становится меньше. И да, не забудьте про хорошие перчатки — руки скажут вам спасибо.

Безопасность — это не скучно

Работа в траншее — это всегда риск. Обвалившийся грунт может нанести серьезные травмы. Поэтому:

• Копая траншеи глубже 1.2 метра, обязательно укрепляйте стенки щитами или укладывайте их с откосом.
• Не складируйте вынутый грунт на краю траншеи — создается дополнительная нагрузка на край.
• Используйте прочную обувь и каску, если работаете с инструментом или вблизи техники.

А еще помните про коммуникации! Прежде чем копать, узнайте у местных служб (газ, вода, электричество), где у вас проложены кабели и трубы. Повредить магистральный кабель — это не просто штраф, это прямая угроза жизни.

И последнее: работайте с напарником. Во-первых, веселее. Во-вторых, безопаснее — он сможет помочь или вызвать помощь в случае чего.

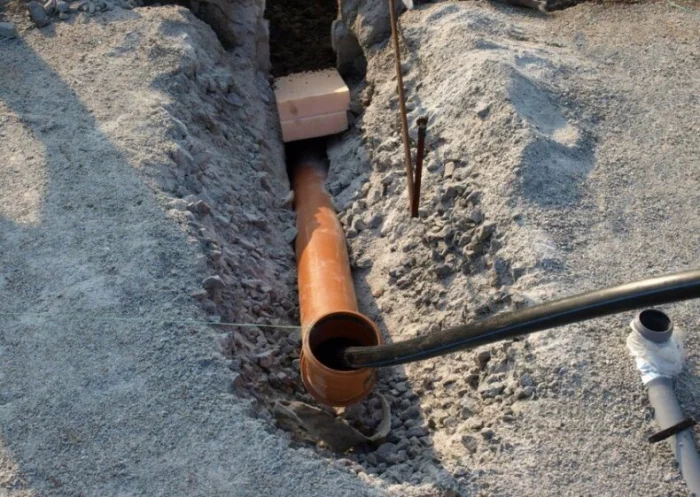

Пошаговая установка дренажных труб

Теперь самое интересное — сборка. Представьте, что вы собираете сложный, но очень полезный конструктор.

Шаг 1. Дно траншеи

Выровняли дно, проверили уклон. Засыпали слой песка (5-10 см), пролили водой и утрамбовали. Это наша основа.

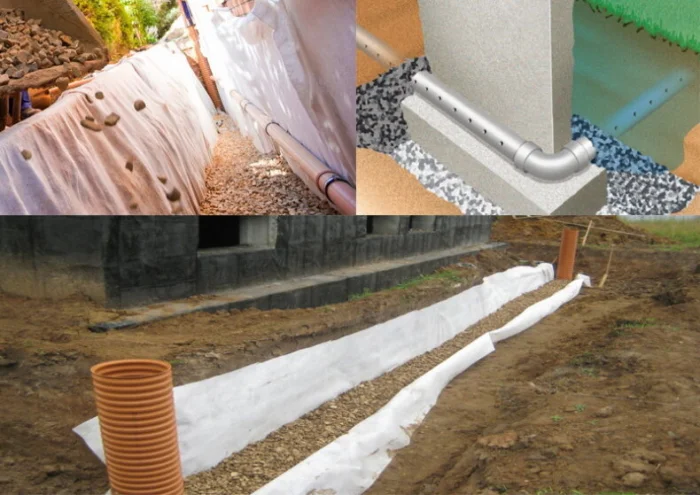

Шаг 2. Геотекстиль и щебень

Расстилаем геотекстиль так, чтобы его края потом можно было завернуть поверх всей конструкции. На него насыпаем слой промытого щебня (около 10 см) — это наша фильтрующая постель.

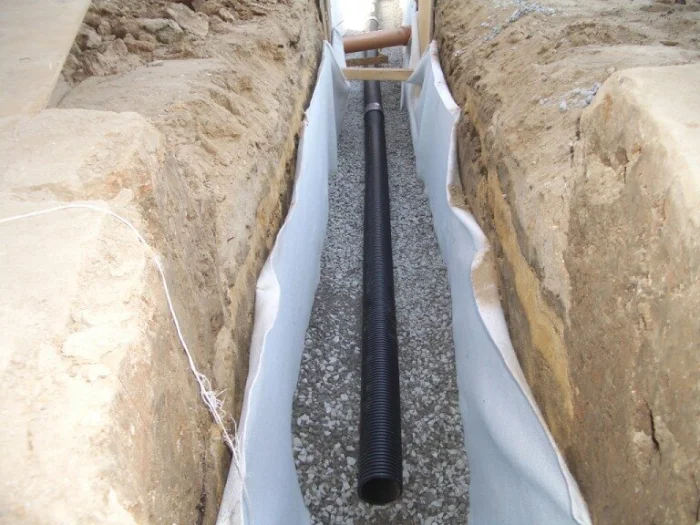

Шаг 3. Укладка труб

Укладываем трубы перфорацией вниз (это важно!) на щебеночную подушку. Соединяем их фитингами. Не забываем в местах соединения ставить муфты с уплотнителями. Проверяем уклон еще раз!

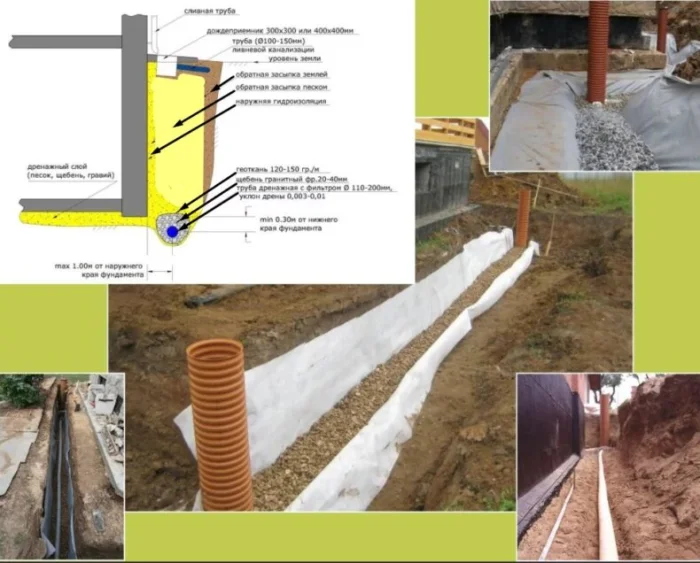

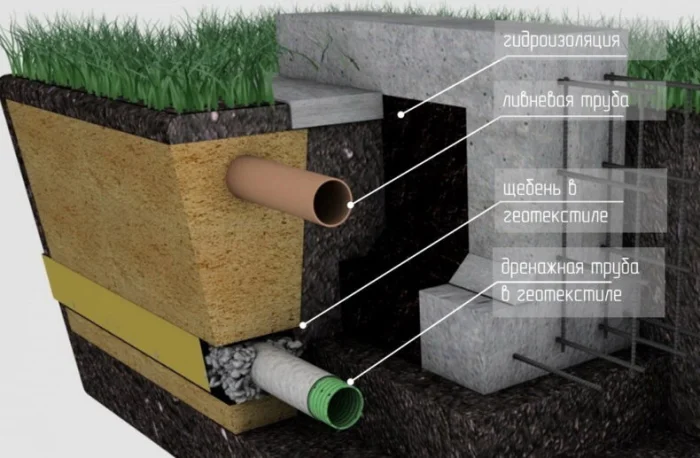

Шаг 4. Завершение «пирога»

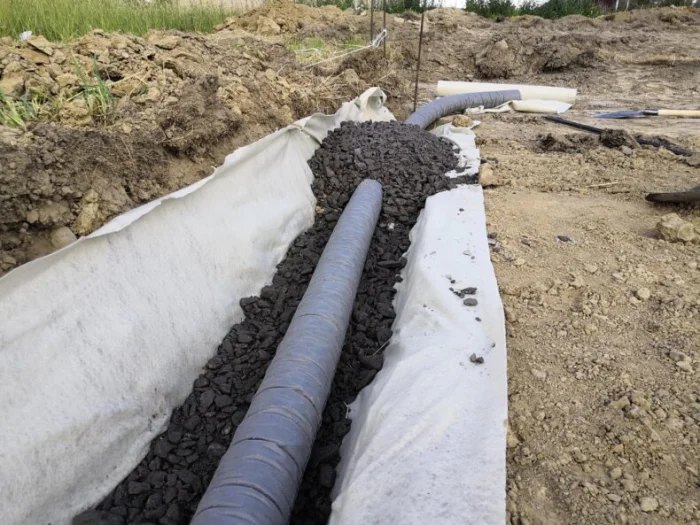

Засыпаем трубы щебнем так, чтобы они были со всех сторон окружены им. Теперь аккуратно, чтобы не сместить трубы, заворачиваем края геотекстиля внахлест. Получается своего рода «кокон» — труба в щебне, а щебень в геотекстиле. Это защита от заиливания.

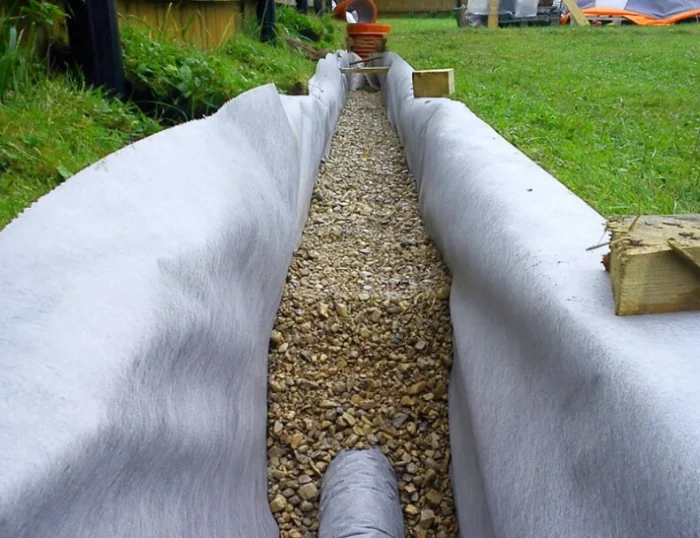

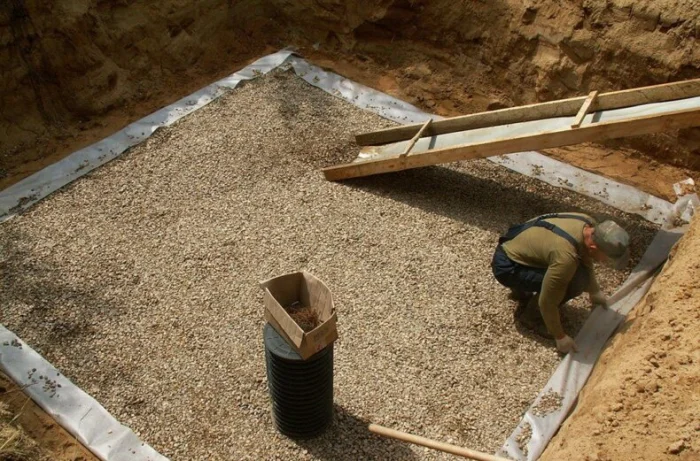

Как правильно уложить геотекстиль и щебень

Этот этап заслуживает отдельного внимания, потому что здесь чаще всего ошибаются.

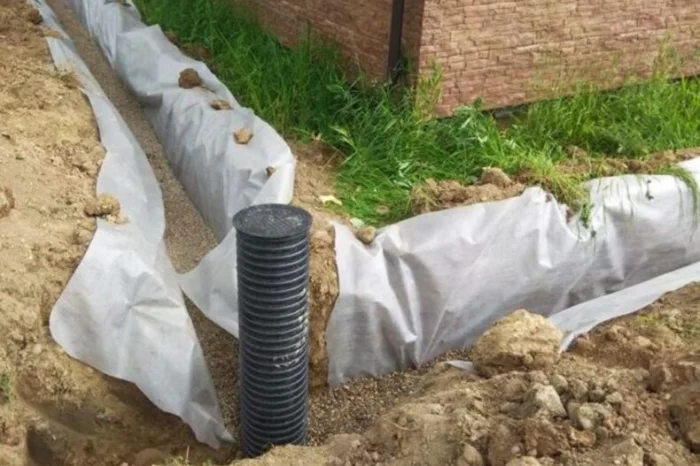

Геотекстиль стелется с запасом. Его ширины должно хватить на то, чтобы после засыпки щебня и укладки труб свободные края можно было завернуть с нахлестом не менее 20-30 см. Не экономьте на материале, пусть лучше останется.

Щебень — только промытый! Грязный щебень с песком и глиной закупорит перфорацию в трубах за один сезон. Фракция 20-40 мм — оптимальна.

Трамбовка. После засыпки щебня вокруг трубы его нужно аккуратно уплотнить, чтобы в дальнейшем не произошло проседания грунта. Но делайте это осторожно, чтобы не повредить саму трубу.

Правильно собранный «слоеный пирог» из геотекстиля и щебня — это гарантия того, что ваша дренажная система проработает без сбоев десятки лет. Это та самая инвестиция в беззаботное будущее.

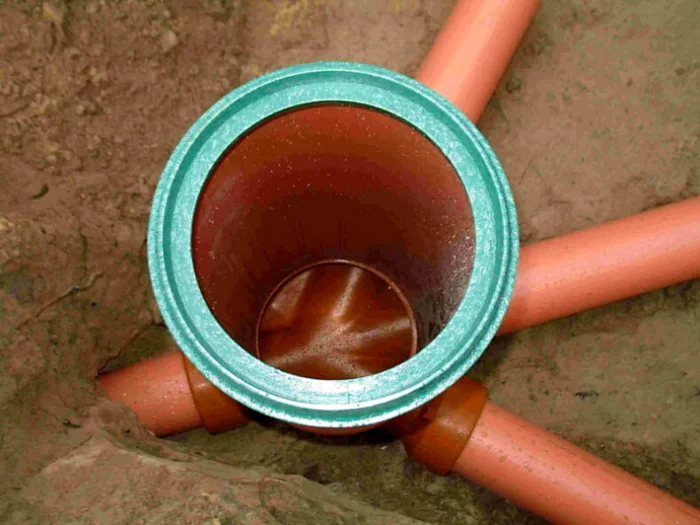

Колодцы: страховка и необходимость

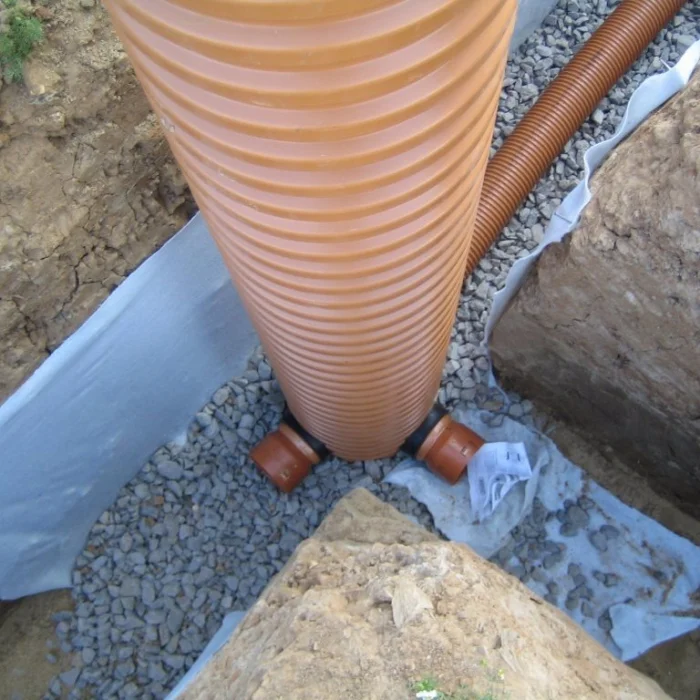

Колодцы в дренаже — это не просто точка на схеме. Это технические узлы, которые дают доступ к системе.

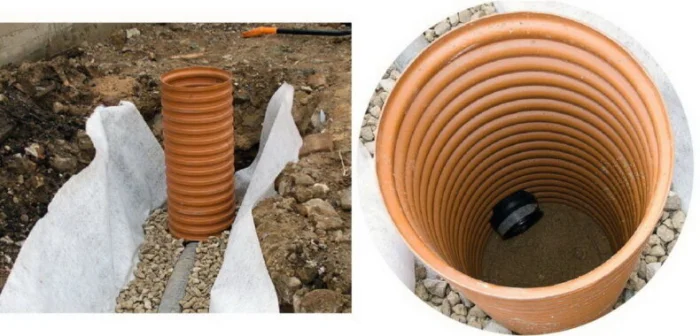

• Смотровые (ревизионные) колодцы ставят на поворотах и через каждые 20-25 метров. Через них можно прочистить трубу при засоре специальным тросом.

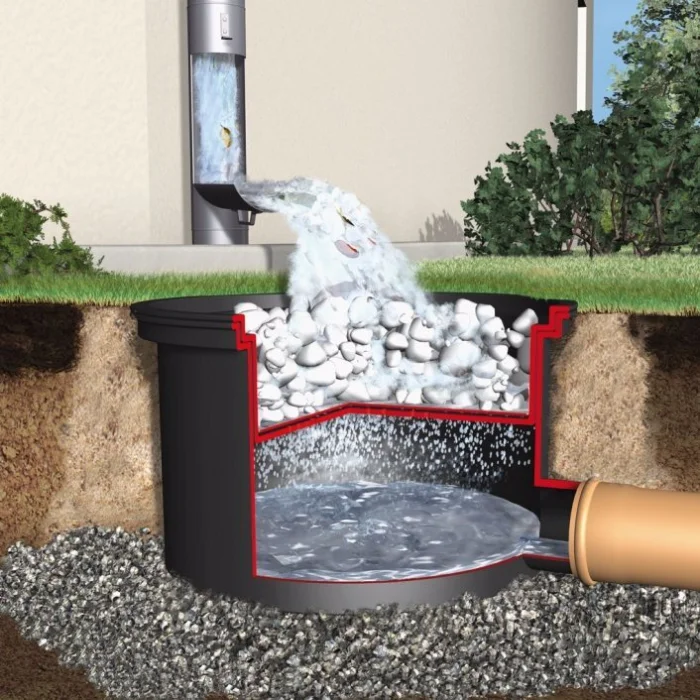

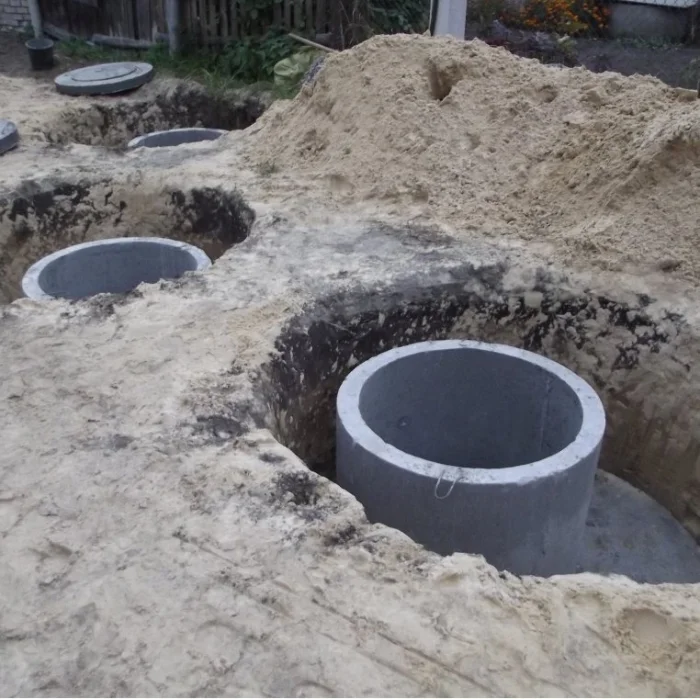

• Водоприемный (коллекторный) колодец — конечная точка системы. Сюда собирается вся вода. Из него воду можно откачивать насосом, использовать для полива или отводить в ливневую канализацию.

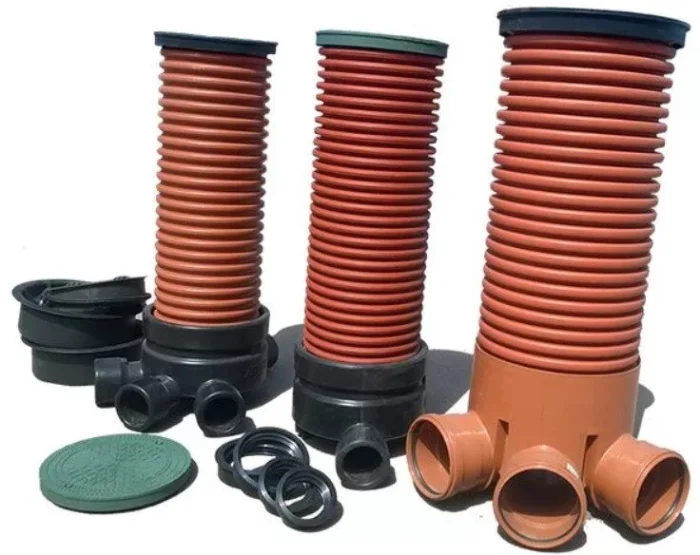

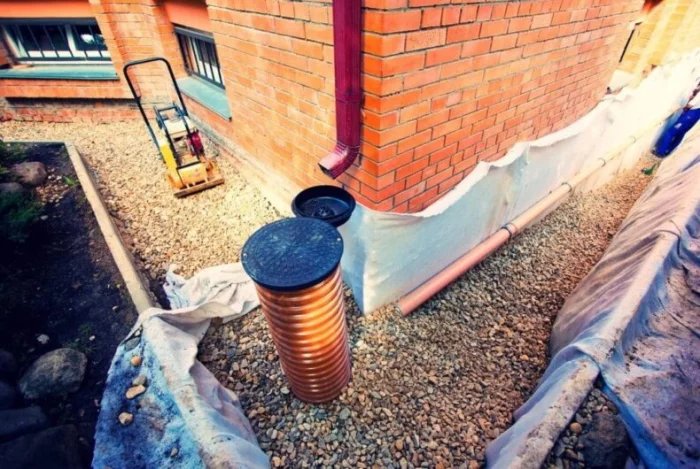

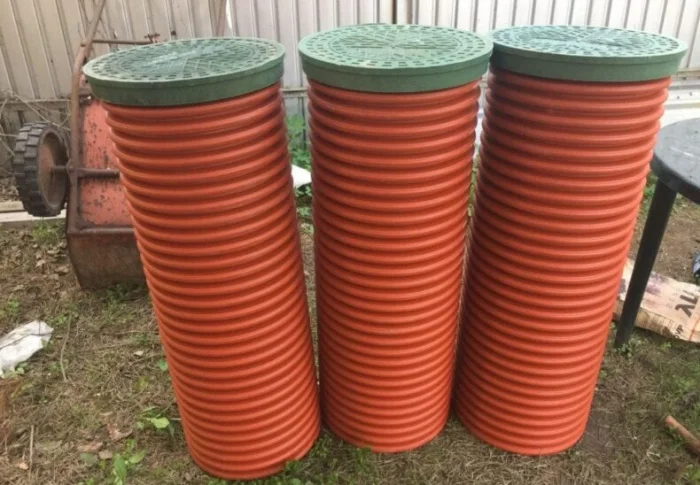

Современные пластиковые колодцы — легкие и простые в монтаже. Их собирают из гофрированной трубы большого диаметра и готового днища с люком.

Если самотек невозможен: насосная станция

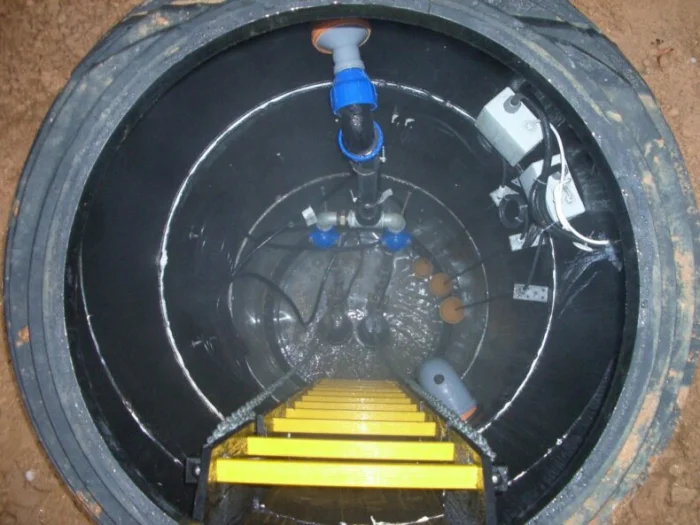

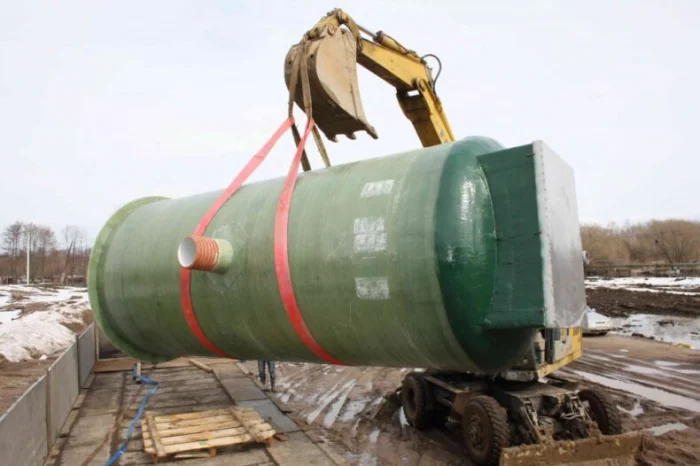

Бывает, что рельеф участка не позволяет отвести воду самотеком — например, если дом в низине. Тогда на помощь приходит дренажный насос и накопительный колодец.

Вода собирается в герметичный колодец, а когда уровень в нем поднимается до критического, автоматически включается насос и откачивает её за пределы участка. Система немного сложнее и требует электричества, но зато она работает в любой ситуации.

Обратная засыпка: завершающий аккорд

Когда все трубы уложены и колодцы собраны, «кокон» из геотекстиля и щебня нужно аккуратно засыпать.
