Система отопления — это живой организм внутри вашего дома. Когда она работает исправно, вы её даже не замечаете. Но стоит возникнуть сбою, как сразу становится ясно: что-то не так. Одна из самых частых жалоб — холодная обратка. Знакомая ситуация? Давайте разберёмся, что это такое и почему она вдруг становится ледяной, когда должна быть тёплой.
Даже идеально смонтированная система может преподнести сюрпризы. И диагностировать проблему, особенно если вы не инженер-теплотехник, бывает непросто. Но понимание основ — уже половина решения.
Общая структура отопления

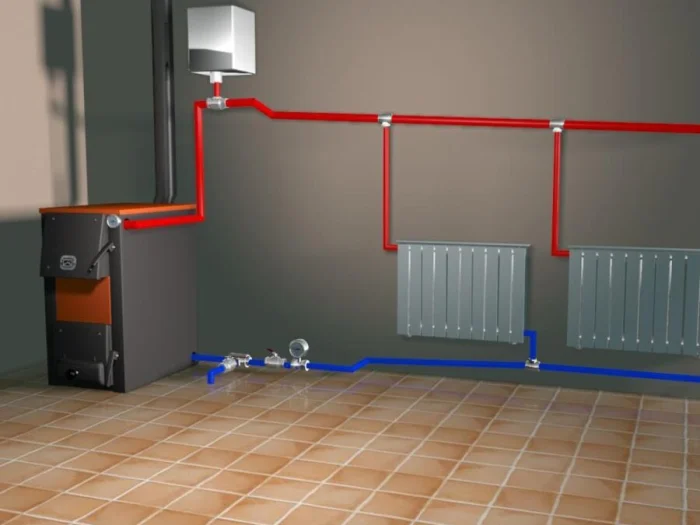

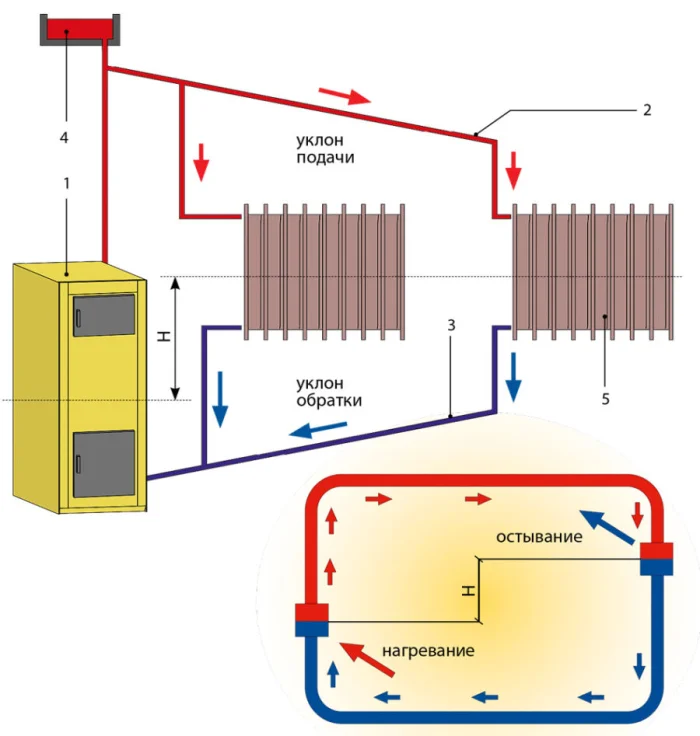

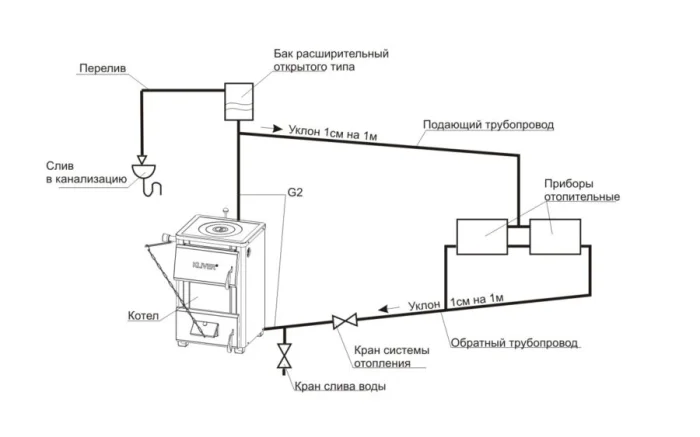

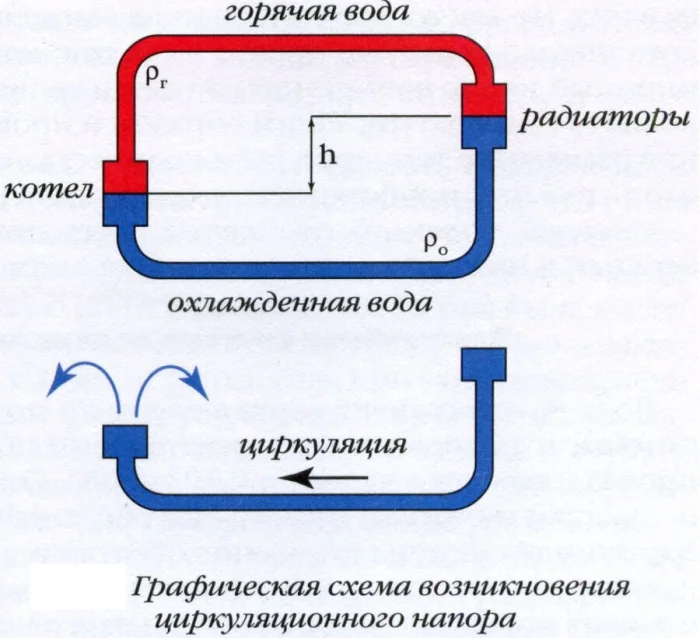

Представьте себе замкнутый круг. Котёл нагревает воду, она бежит по трубам, отдаёт тепло радиаторам, остывает и возвращается обратно в котёл, чтобы снова нагреться. Этот путь остывшей воды и есть обратка. Это не какой-то отдельный элемент, а просто возвратная часть общего контура, куда входят также трубы, батареи и расширительный бак.
Проще говоря: подача — это «горячая дорога» от котла к батареям. Обратка — «холодная дорога» от батарей обратно к котлу. Хотя «холодная» — понятие относительное, в норме её температура всего на 20-30 градусов ниже.
В идеале температура по всему контуру распределяется равномерно. И неважно, частный это дом или многоэтажка — физика процесса одинакова.

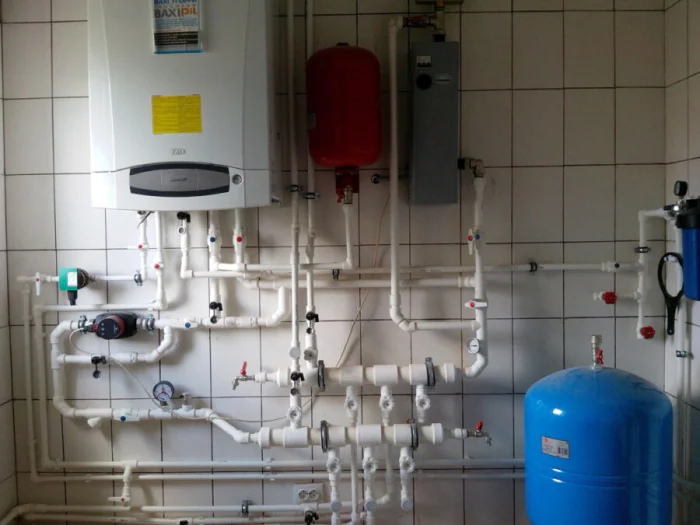

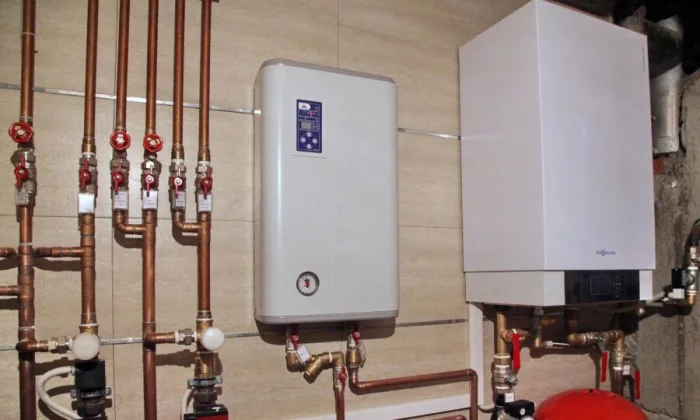

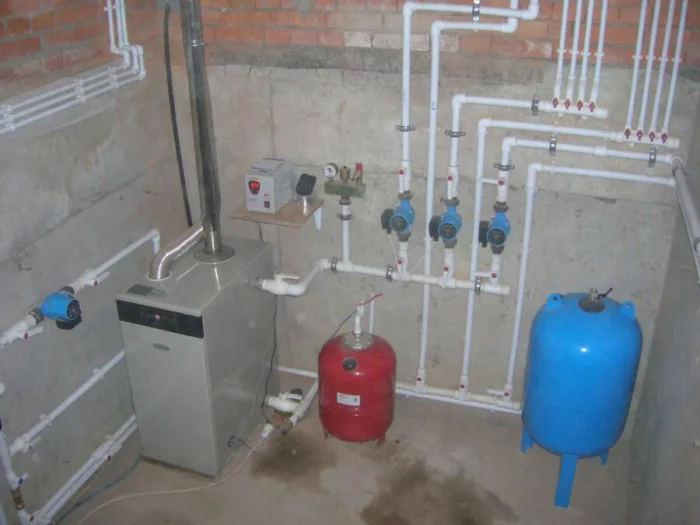

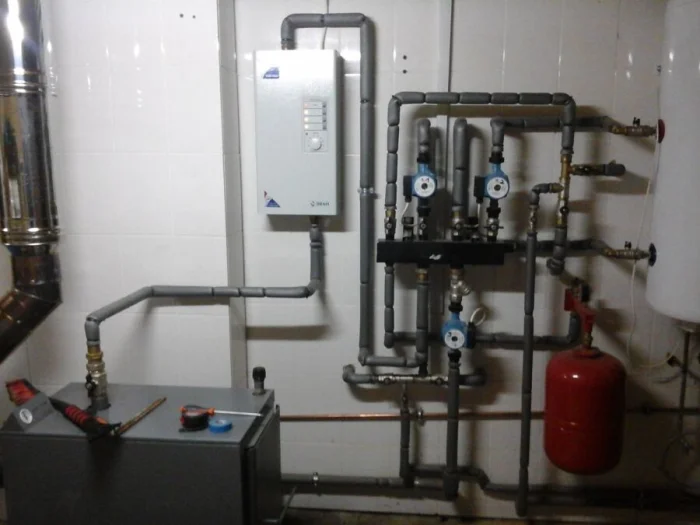

В частных домах для ускорения циркуляции часто ставят насосы. Они гоняют воду быстрее, что делает нагрев равномерным и эффективным. Но насос — это ещё одна потенциальная точка отказа, но об этом позже.
Виды отопления в частном доме
Чтобы понять, где может притаиться проблема, нужно знать, по какому принципу устроено ваше отопление. Основных схем всего две, и они кардинально разные.

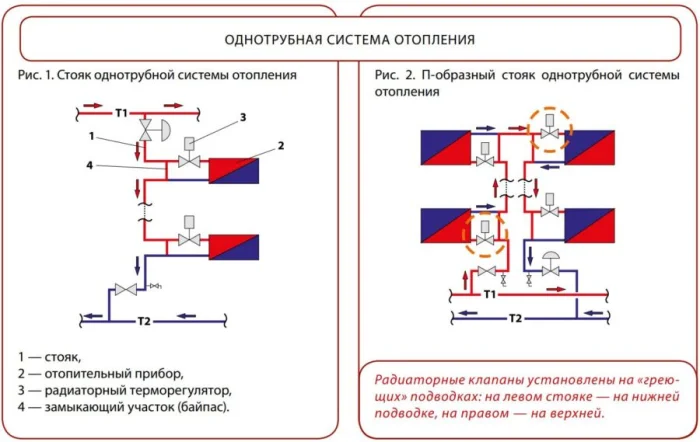

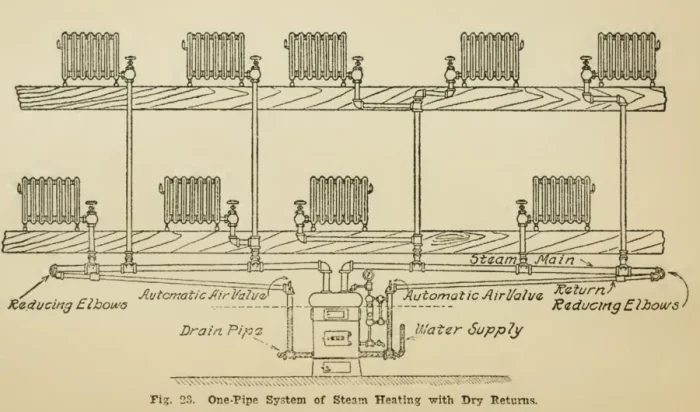

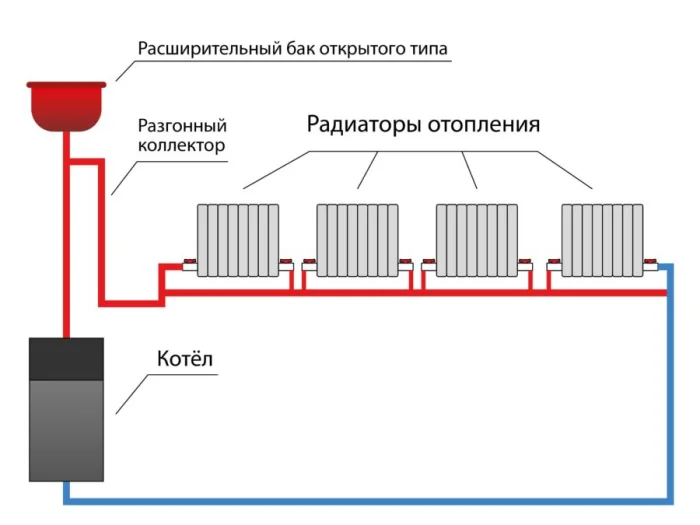

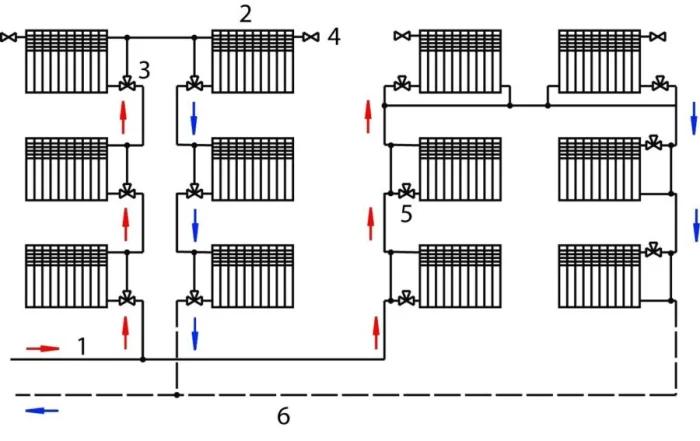

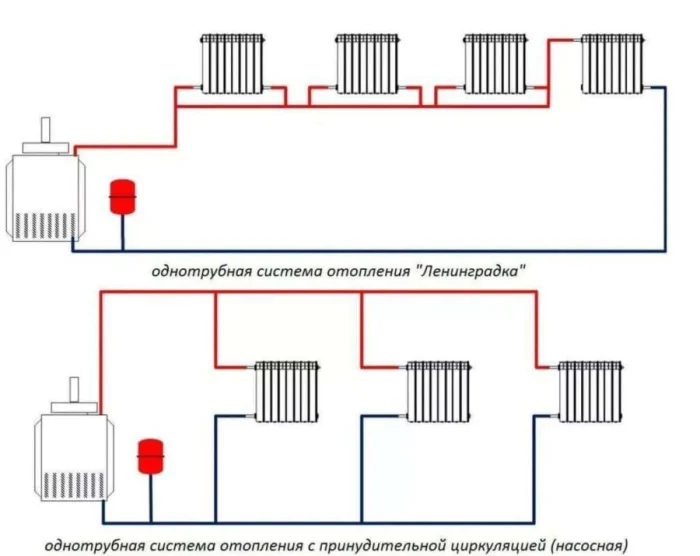

Однотрубная система отопления

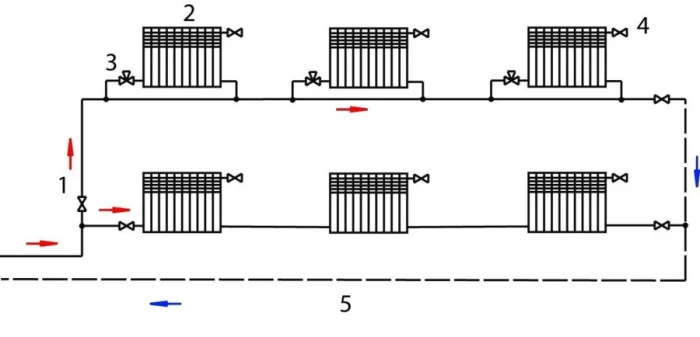

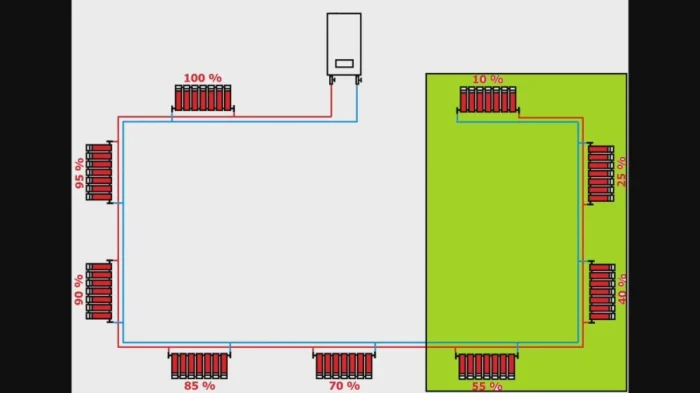

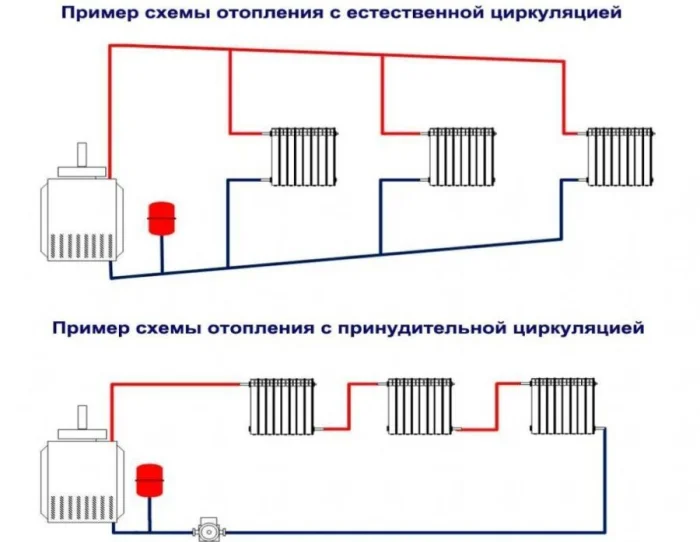

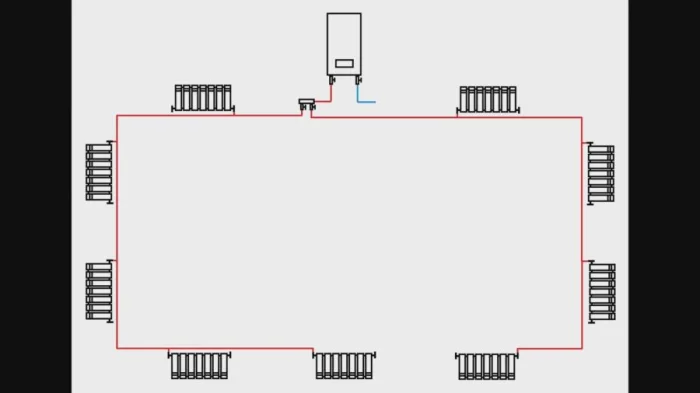

Классика советского многоэтажного строительства, она же «ленинградка». Всё просто: одна труба делает круг по всем радиаторам, заходя в каждый и выходя из него. Горячая вода, проходя через первую батарею, отдаёт часть тепла и течёт дальше, уже чуть холоднее, к следующей.

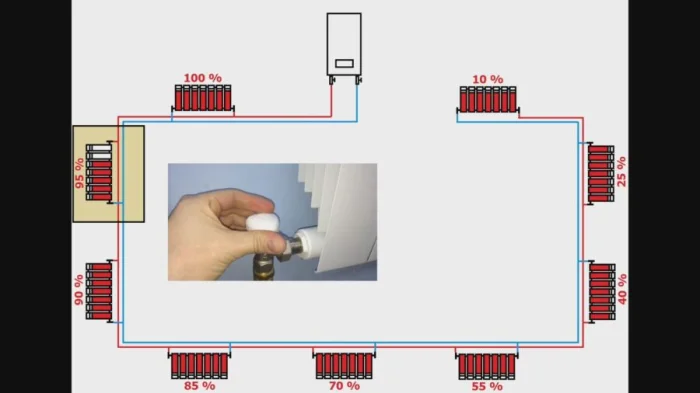

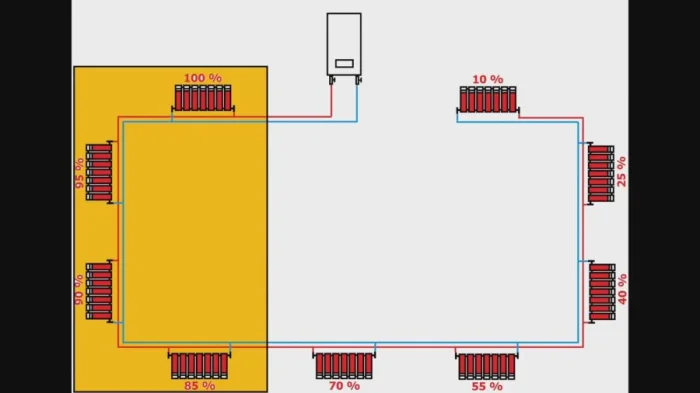

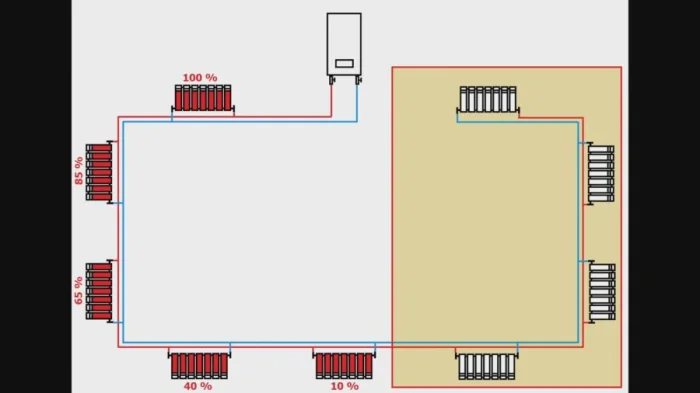

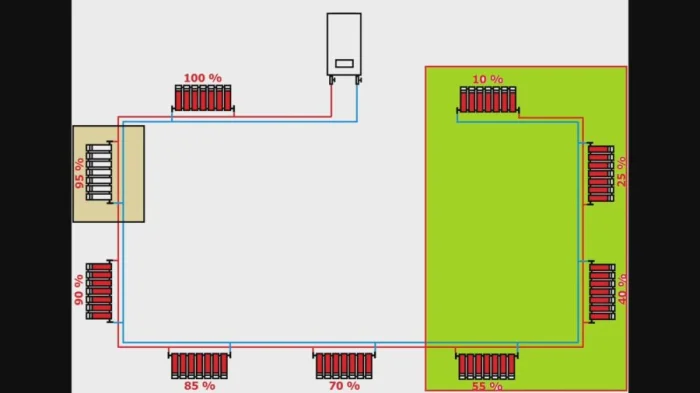

Проблема очевидна: чем дальше от котла или стояка, тем холоднее батареи. В такой системе обратка последнего радиатора — это и есть обратка всей системы. Она будет самой холодной по определению.

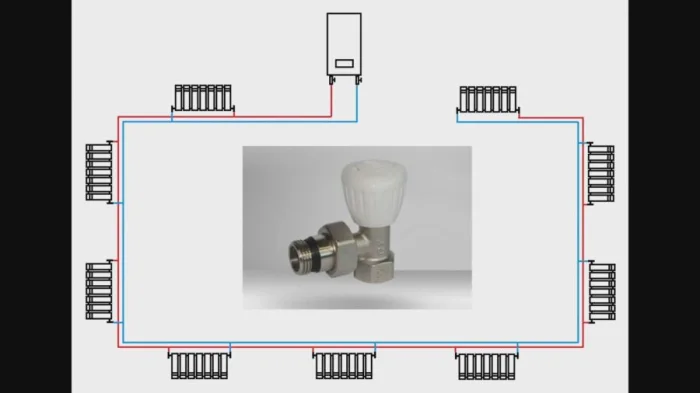

Исправить дисбаланс в уже смонтированной однотрубной системе сложно. Часто требуется переделка схемы или установка байпасов с регулировочными клапанами на каждый радиатор.

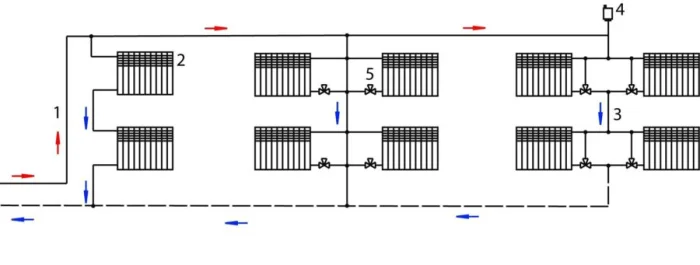

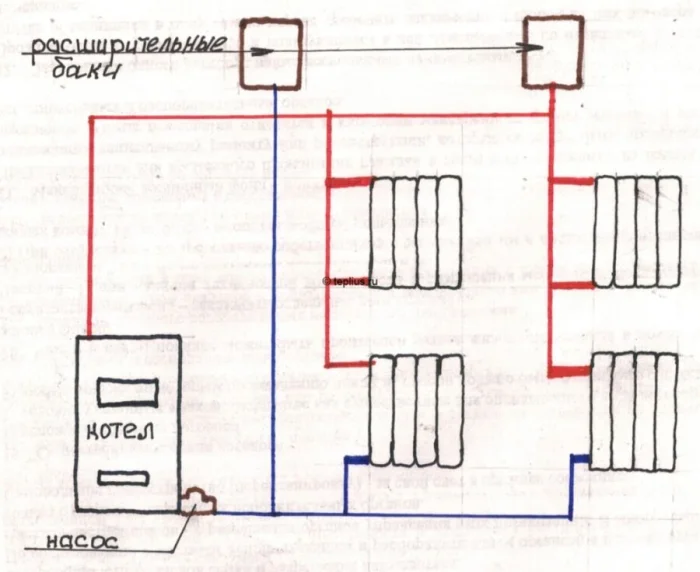

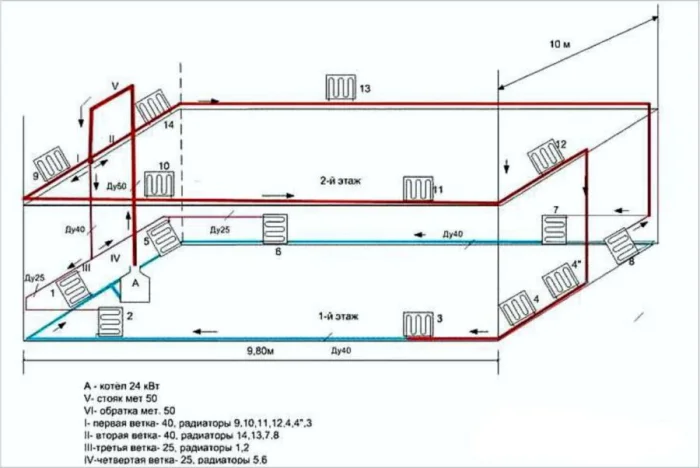

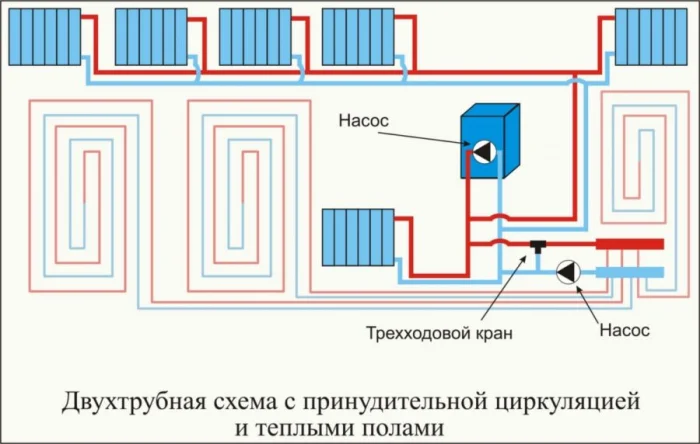

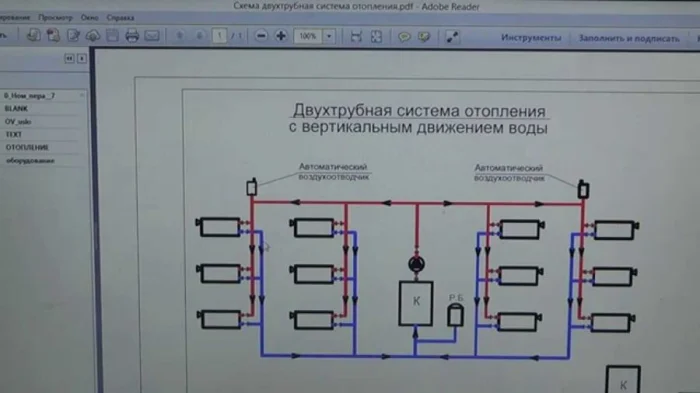

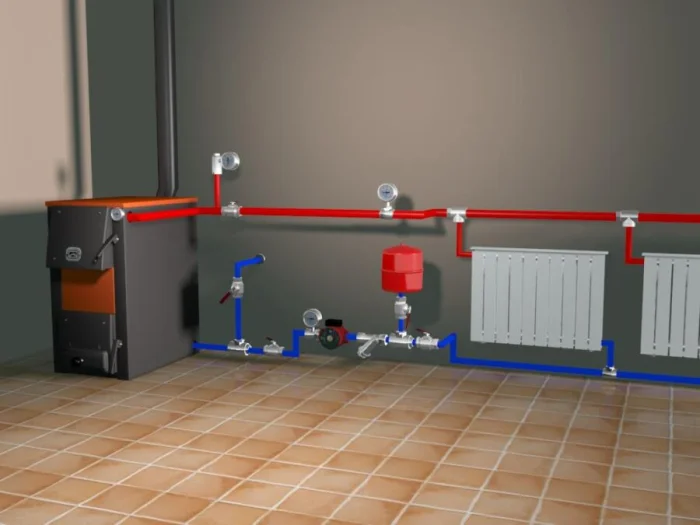

Двухтрубная система отопления

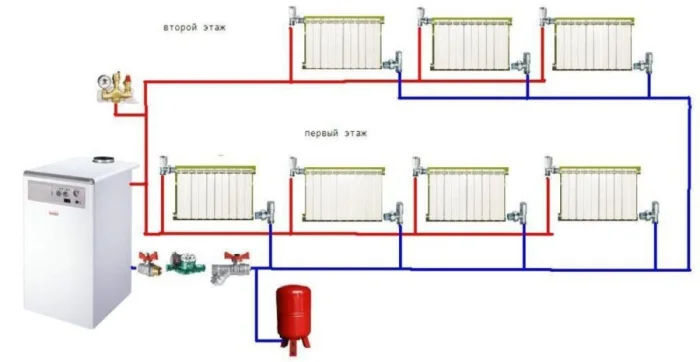

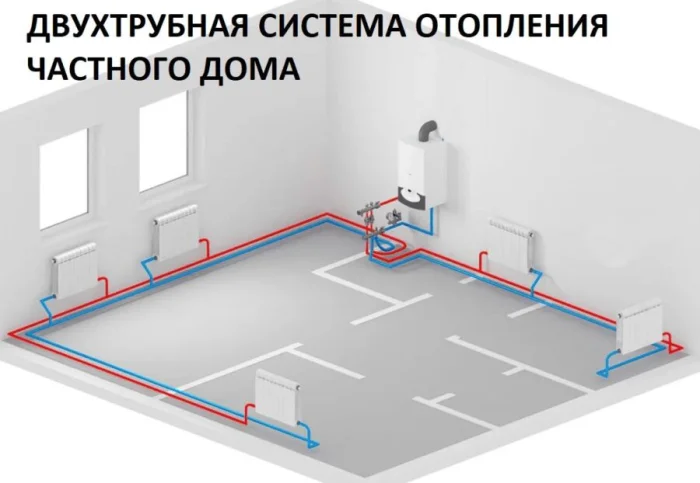

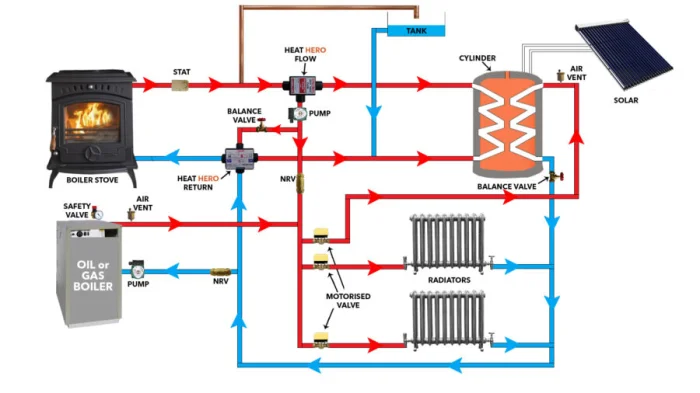

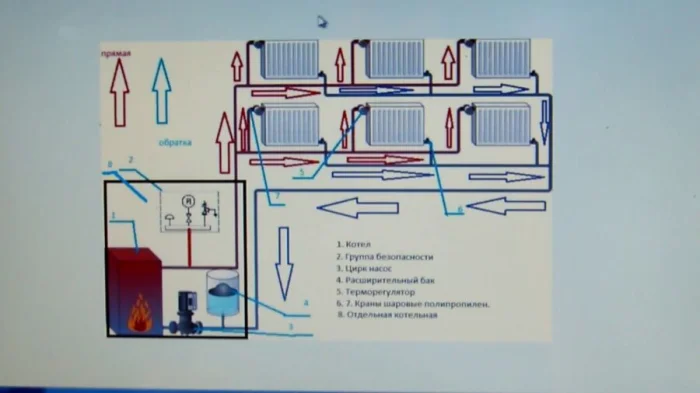

Более современный и эффективный вариант. Здесь две трубы: одна (подача) несёт горячую воду ко всем радиаторам параллельно, другая (обратка) собирает остывшую воду от всех батарей и везёт её обратно в котёл.
Как отличить? Обычно труба подачи идёт сверху, а обратки — снизу. Но главный признак — температура. Подача всегда ощутимо горячее. Если обе трубы холодные или едва тёплые — система не работает.

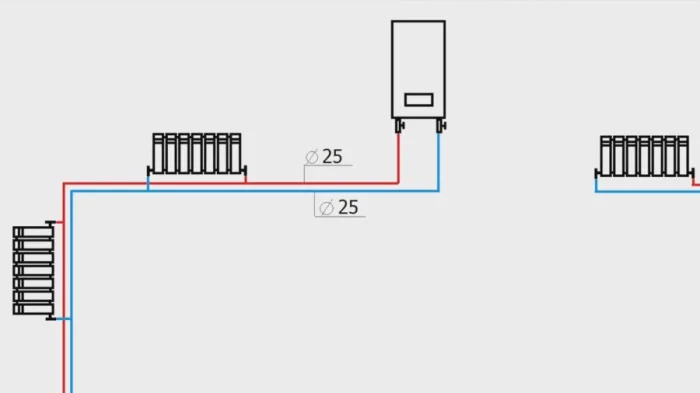

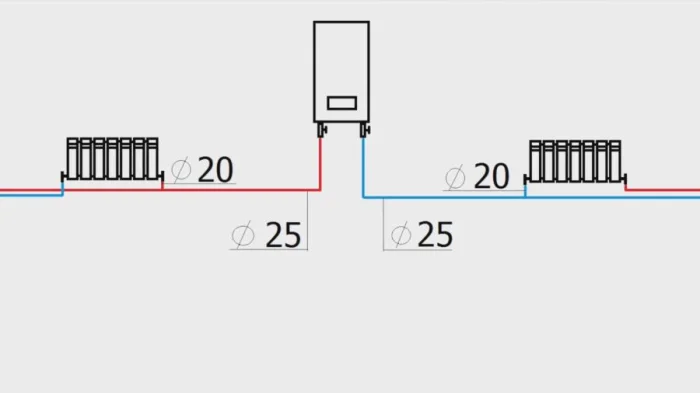

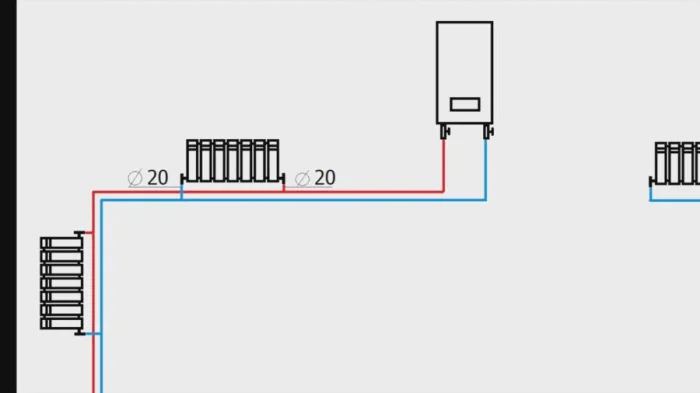

Частый вопрос: нужна ли труба большего диаметра для обратки? Нет. Диаметры подачи и обратки в сбалансированной системе должны быть одинаковыми, чтобы не создавалось лишнего гидравлического сопротивления.

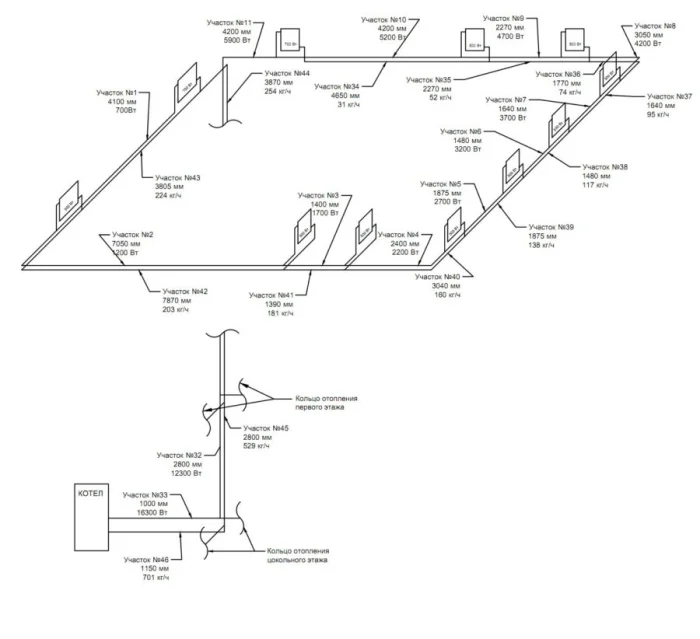

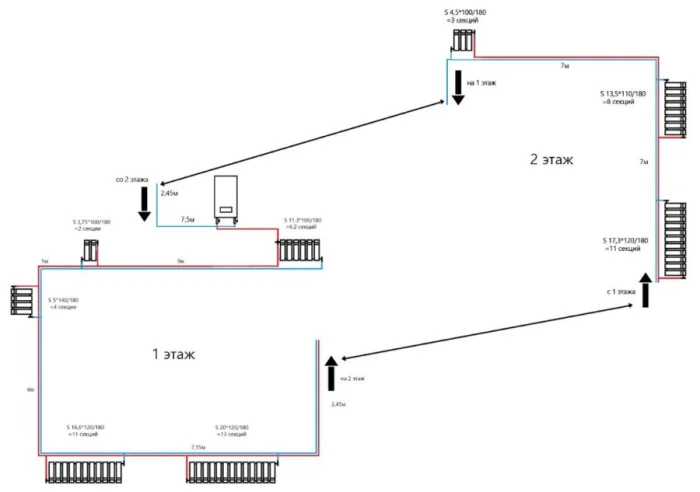

Расчёт диаметра труб и количества секций радиаторов — это отдельная наука. Здесь учитывается всё: площадь комнат, теплопотери через стены и окна, тип котла, наличие насоса. Сделать это на глазок — верный способ получить холодные комнаты или переплатить за материалы.

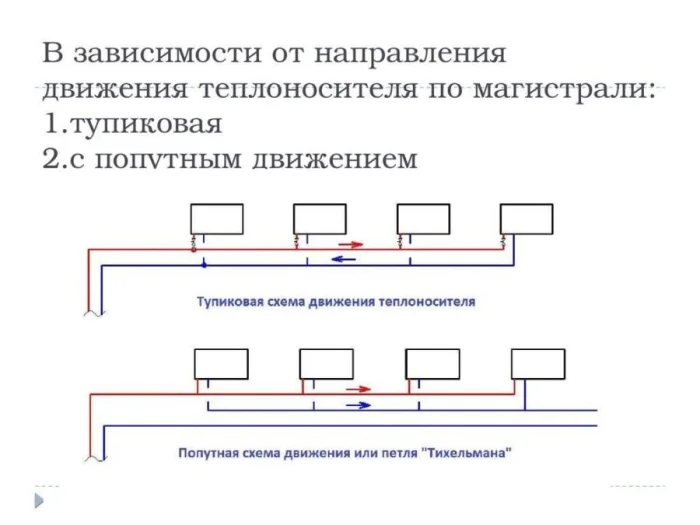

В двухтрубной системе есть свои варианты разводки:

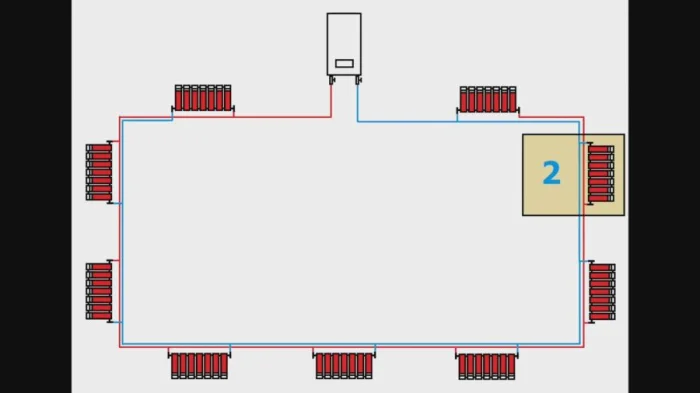

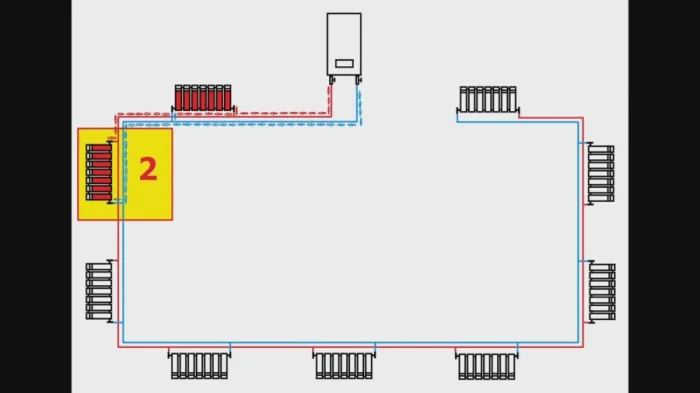

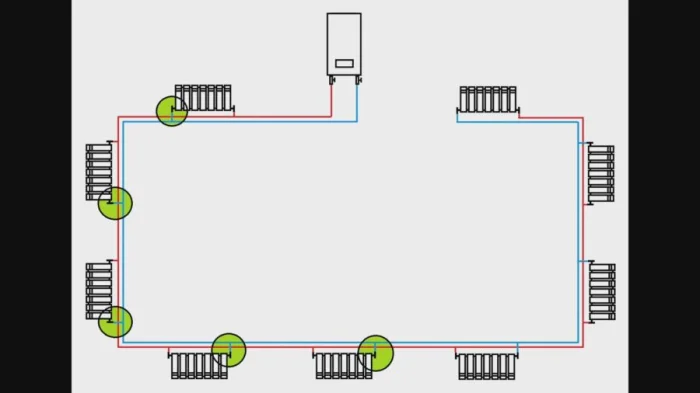

- Классическая (тупиковая). Самая простая и распространённая. Трубы расходятся от котла к радиаторам, как ветки дерева.

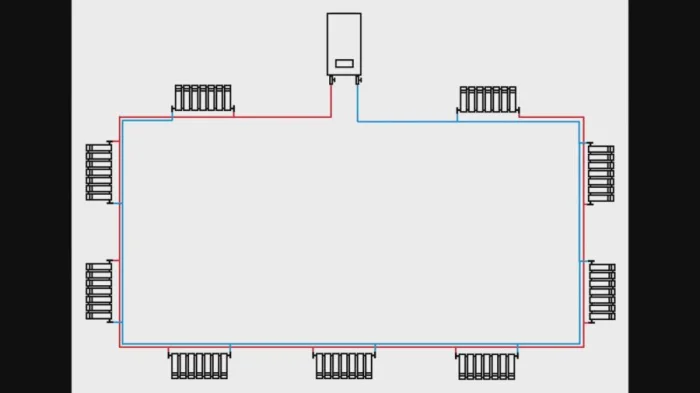

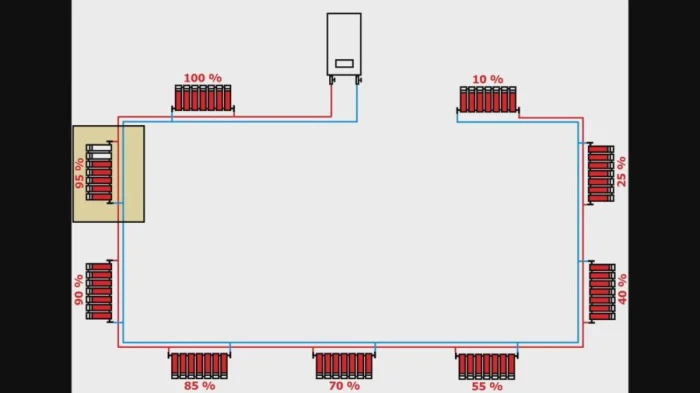

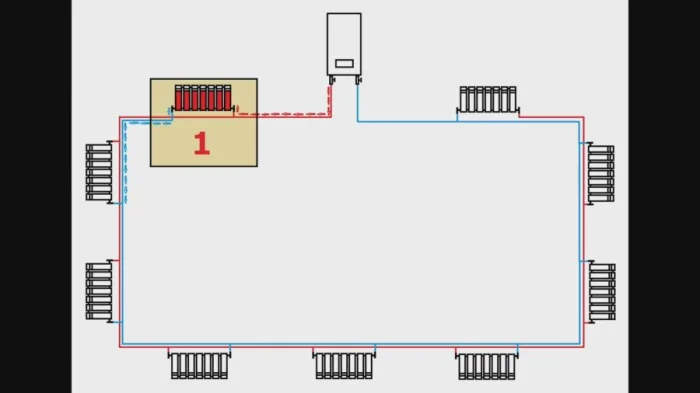

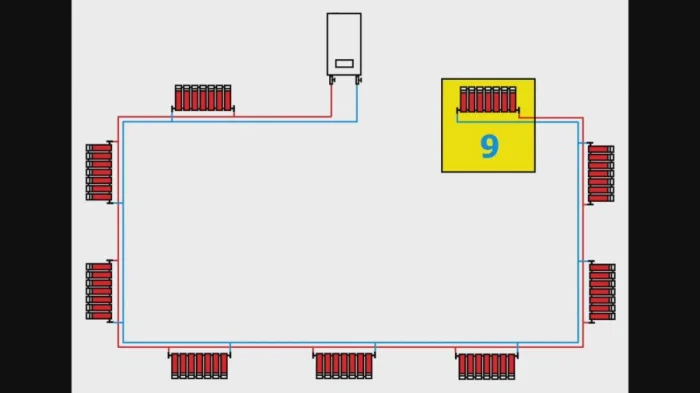

- Попутная (петля Тихельмана). Более умная схема, где суммарная длина циркуляционного кольца через каждый радиатор одинакова. Это обеспечивает идеальный гидравлический баланс.

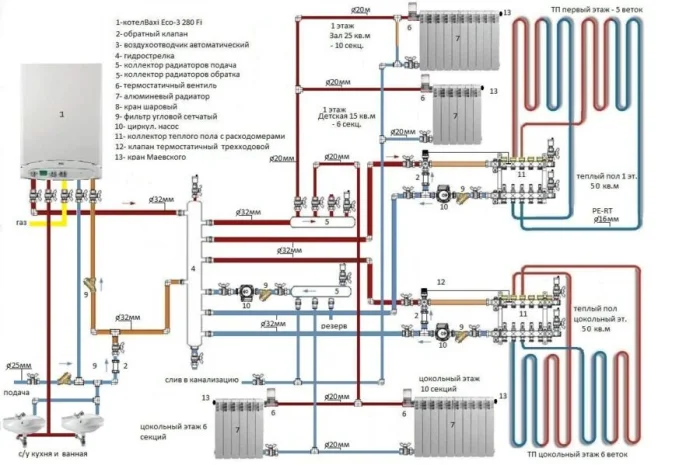

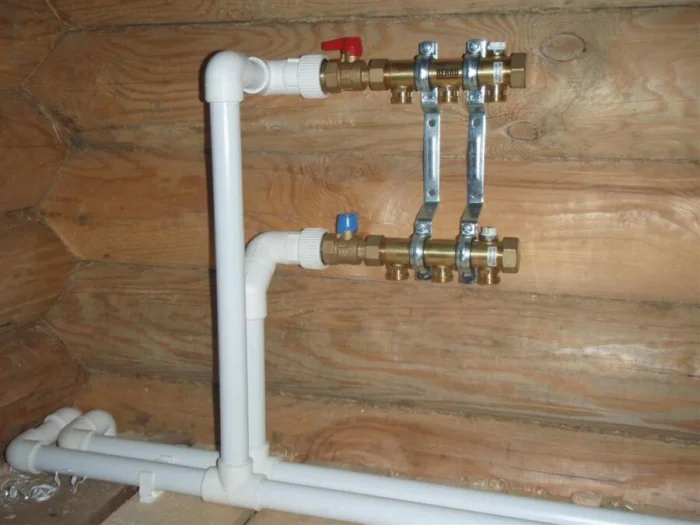

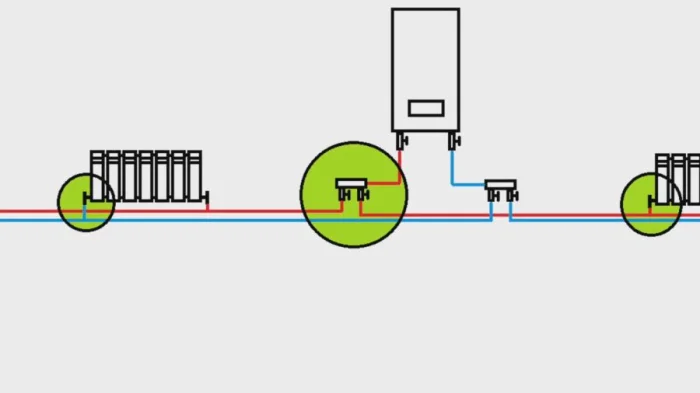

- Коллекторная (лучевая). От общего коллектора к каждому радиатору идут свои две трубы — подача и обратка. Дорого, но максимально удобно для регулировки.
Классическая схема дёшева в монтаже, но требует точной настройки. Попутная — практически самобалансирующаяся, но требует больше труб. Лучевая — идеальна для сложных проектов, но самая затратная.

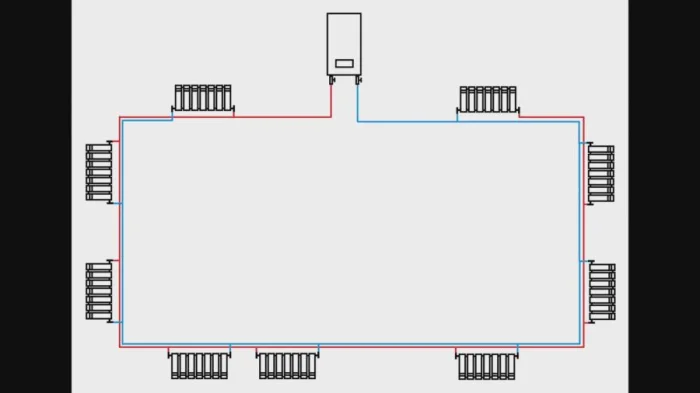

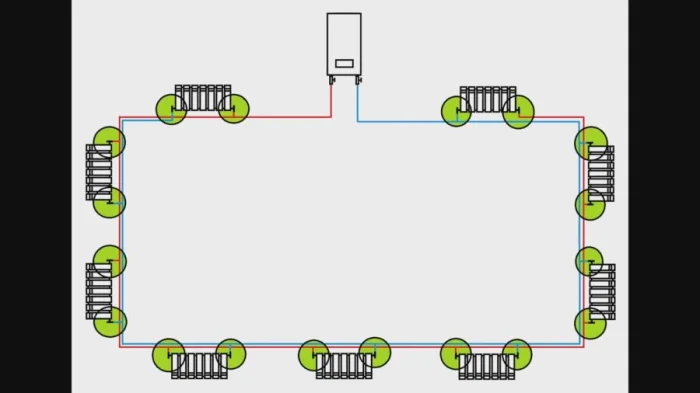

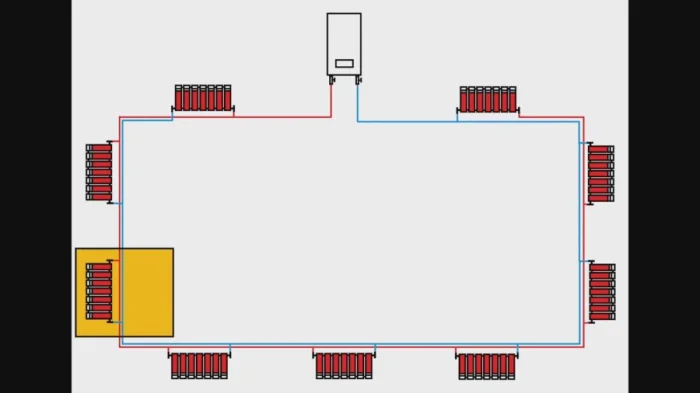

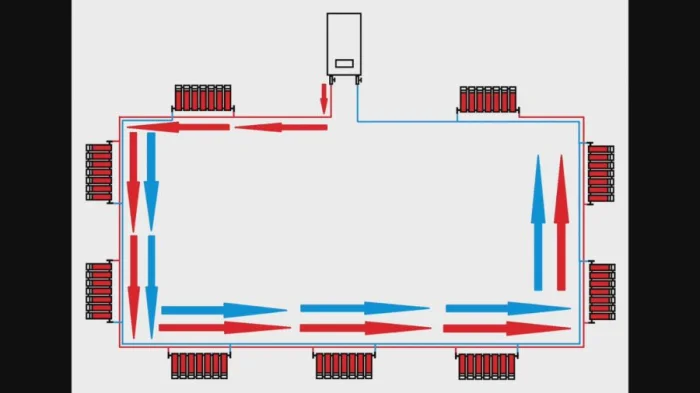

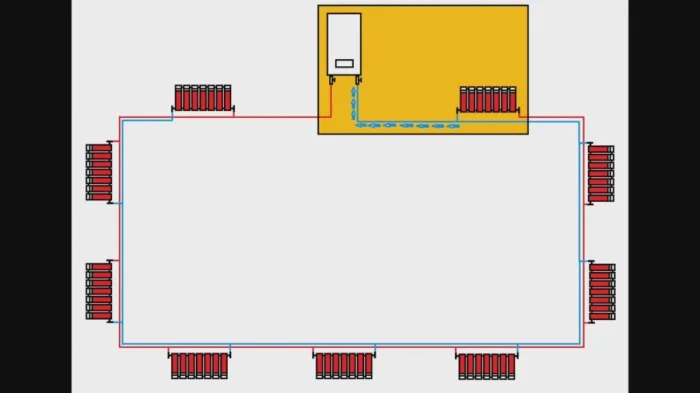

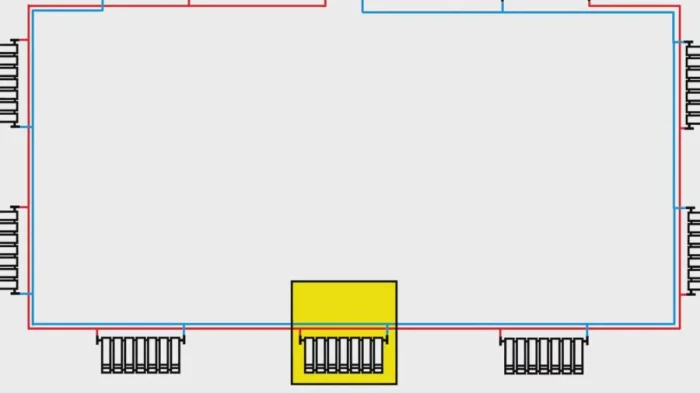

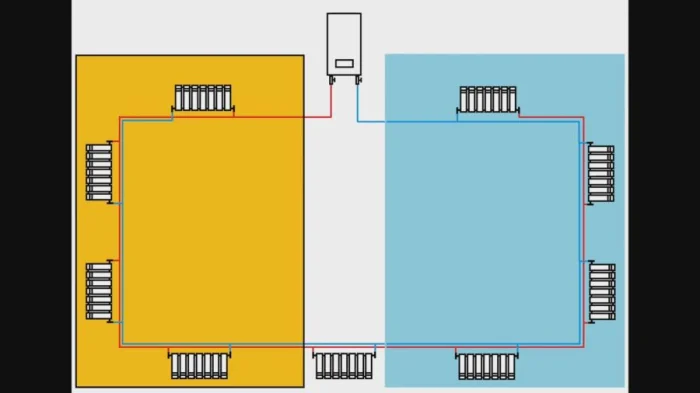

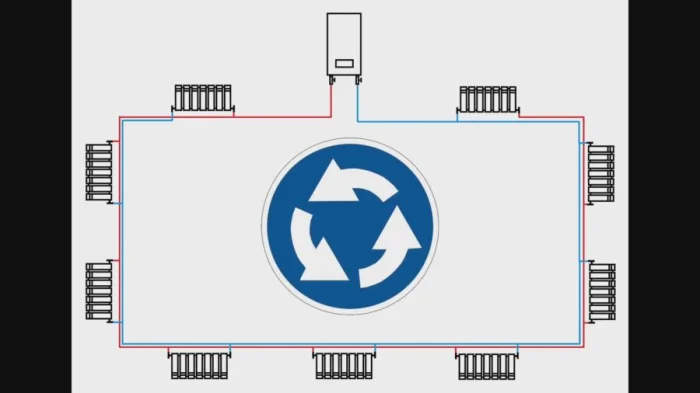

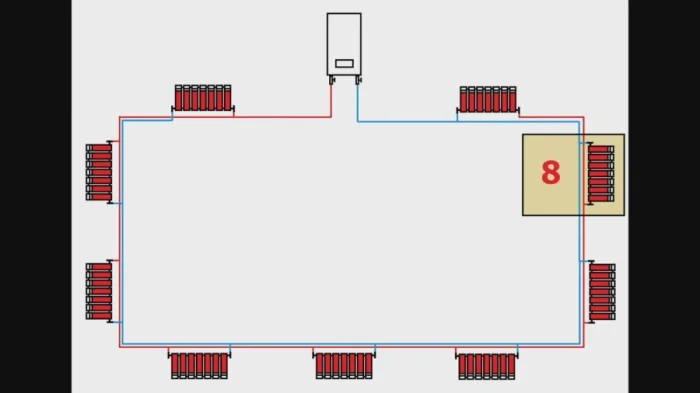

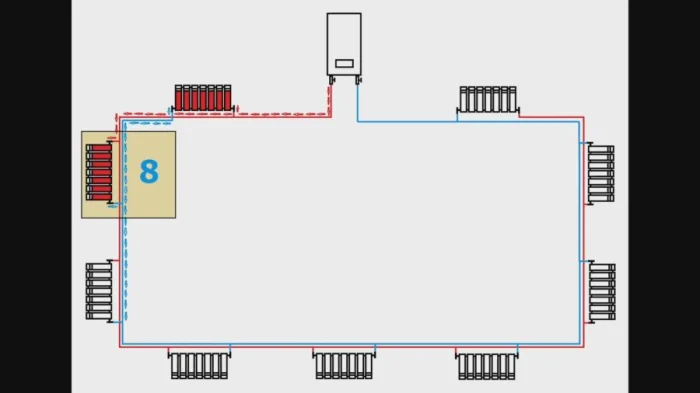

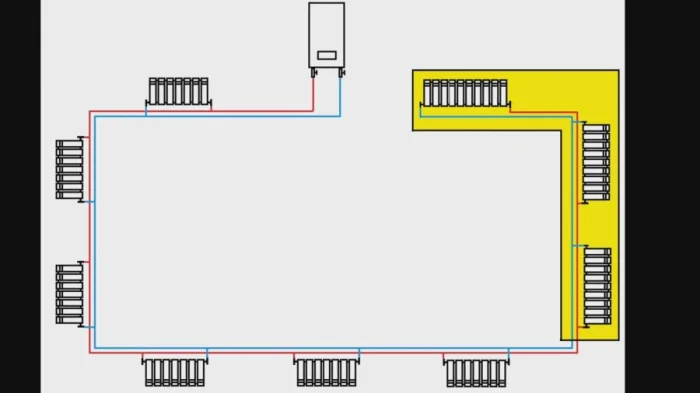

Попутная система отопления

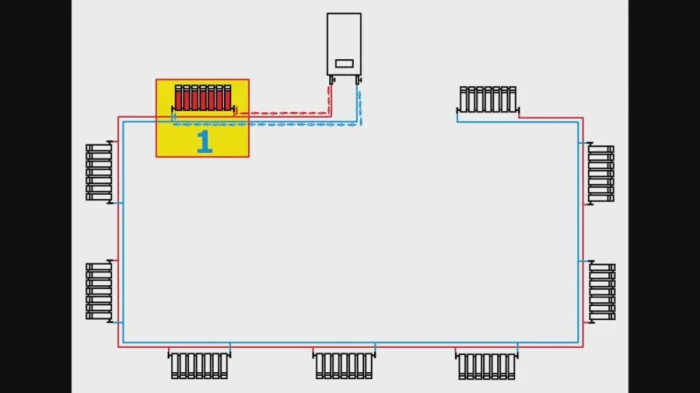

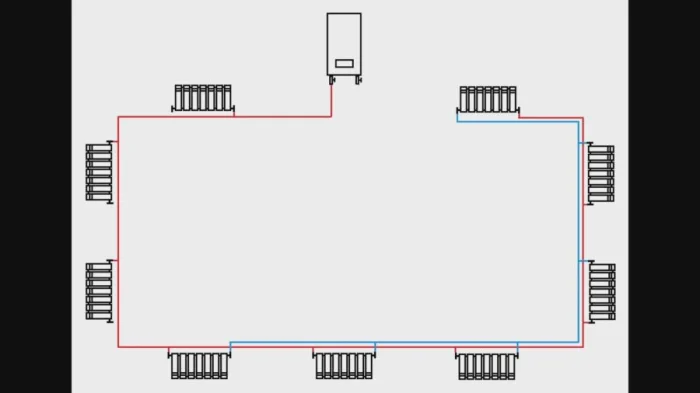

Это хит среди тех, кто ценит стабильность. Вода в подающей и обратной трубах течёт в одном направлении. Обратку здесь определить так же легко: она расположена ниже и, что логично, холоднее.

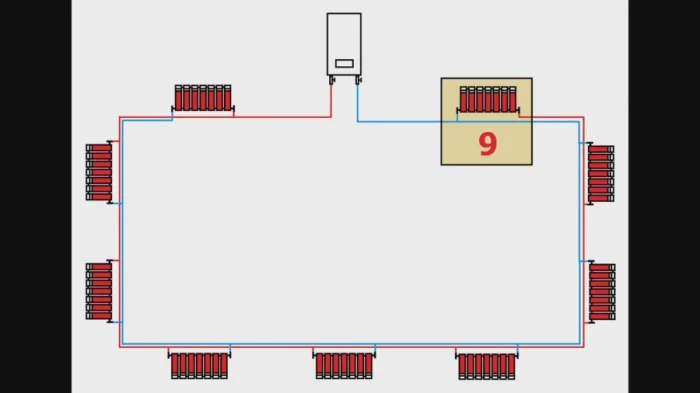

Такая схема гарантирует, что все радиаторы, независимо от удалённости от котла, прогреваются одинаково. Она отлично подходит для вытянутых или больших по площади домов.

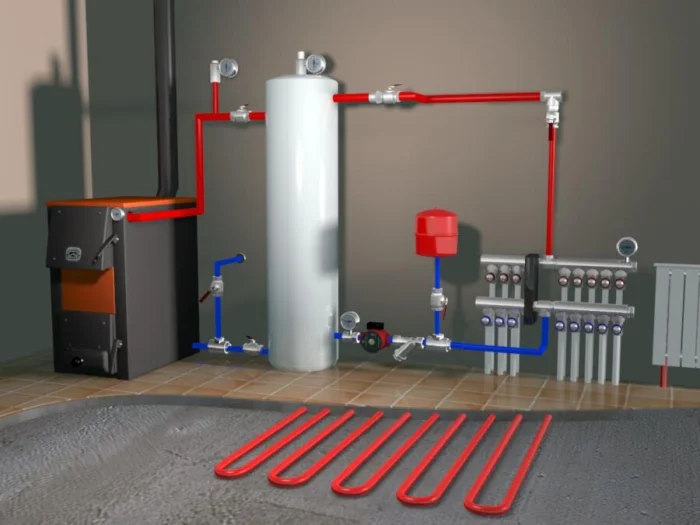

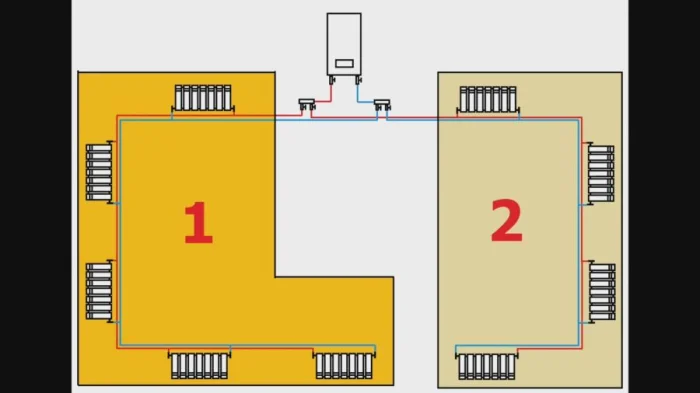

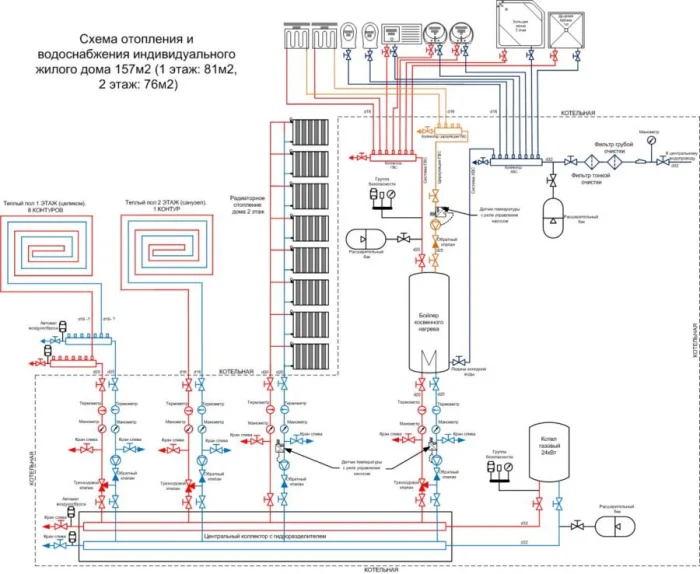

Лучевая система отопления
Это система с индивидуальным подходом. Она позволяет ставить теплосчётчик на каждую квартиру в многоэтажке или независимо регулировать температуру на разных этажах коттеджа.

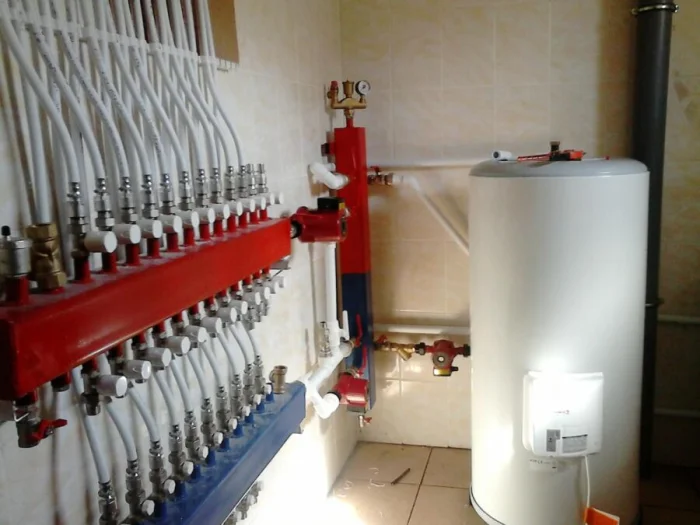

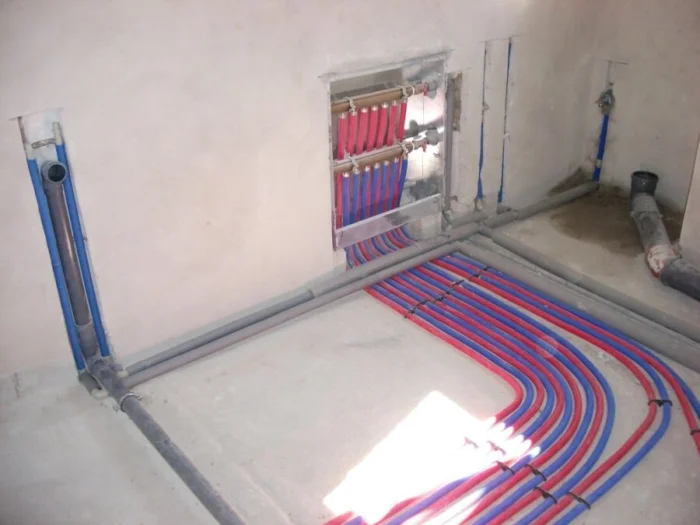

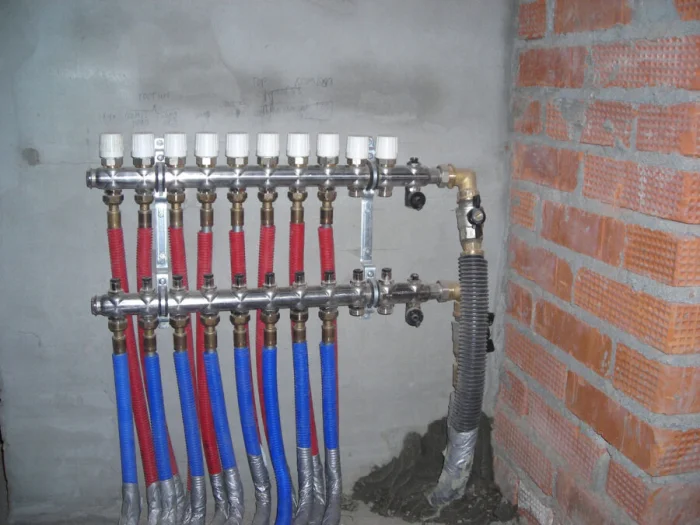

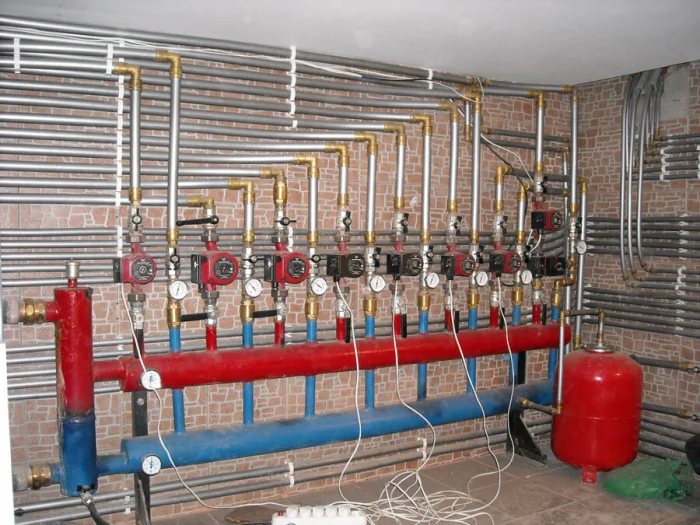

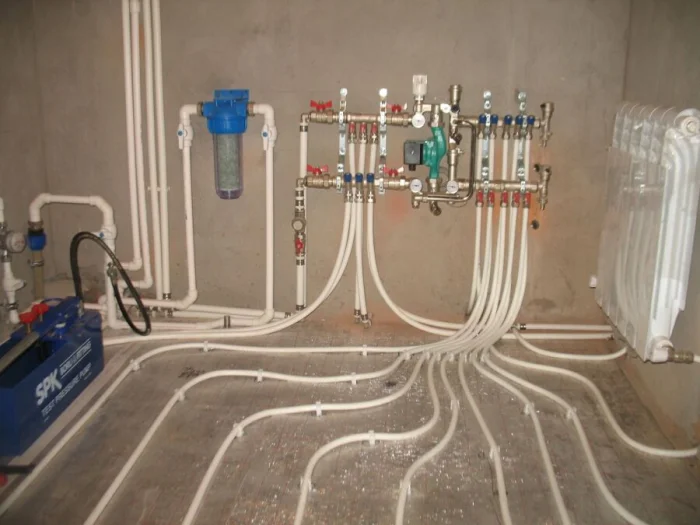

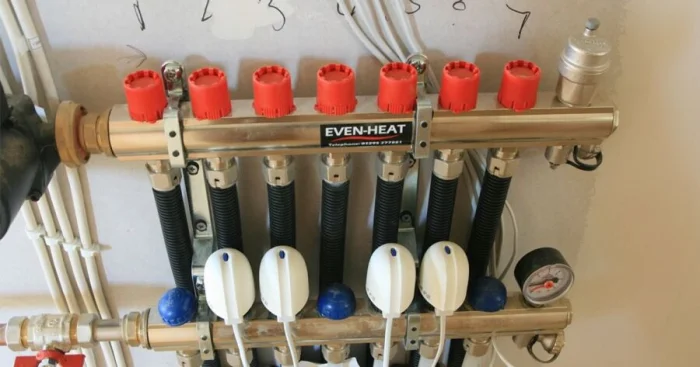

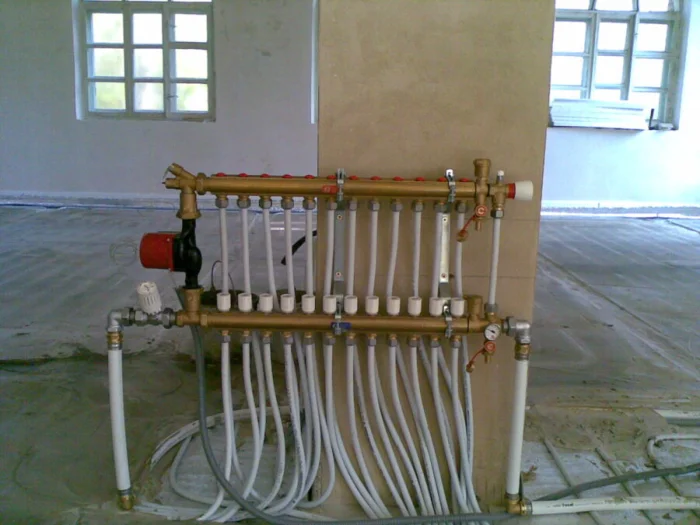

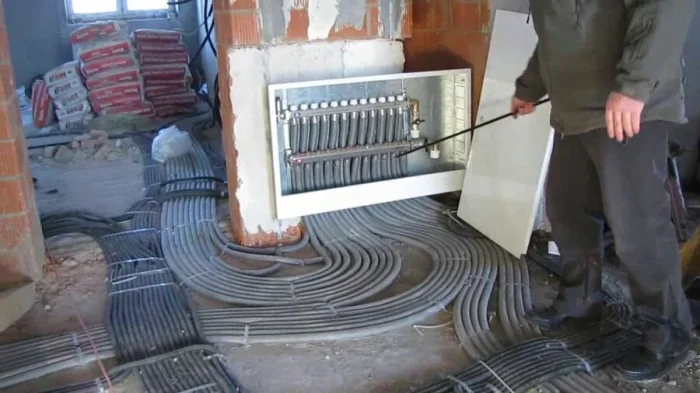

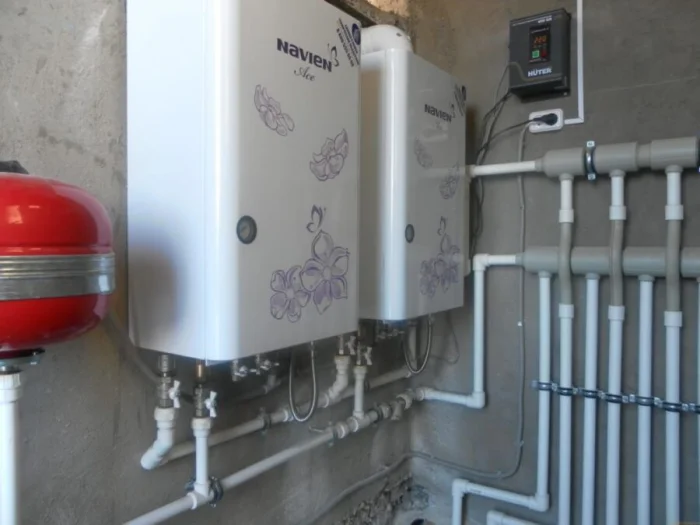

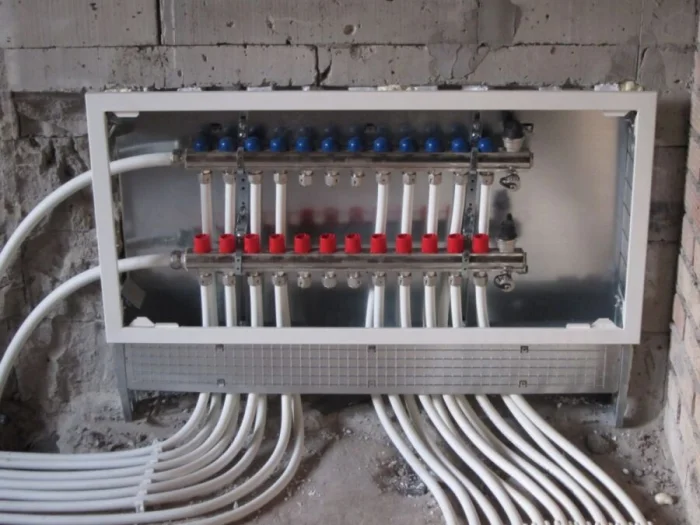

В частном доме это означает наличие коллекторного шкафа, от которого лучами расходятся трубы к каждому радиатору. Холодная обратка в такой системе — чаще всего локальная проблема конкретного «луча».

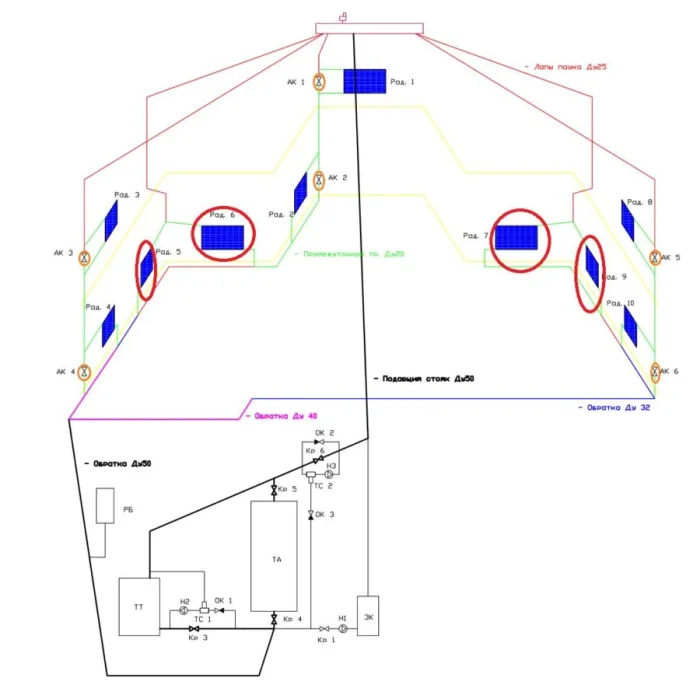

Причины низкой температуры на обратке
Итак, ваша обратка холодная как лёд, а батареи едва тёплые. Что пошло не так? Причин может быть несколько, и они часто работают в комплексе.
Если система раньше работала нормально, а теперь обратка холодная, ищите здесь:
- Воздушная пробка (завоздушивание). Самый частый гость. Воздух скапливается в верхних точках системы, блокируя циркуляцию.
- Засор. Внутри труб и радиаторов со временем накапливается шлам, ржавчина, отложения солей. Просвет сужается, поток ослабевает.
- Технические неполадки. Отказ насоса, ошибки в монтаже, недостаточная мощность котла.
Воздушная пробка не просто мешает циркуляции. При нагреве воздух расширяется и создаёт опасное давление, которое может повредить слабые соединения или даже сам котёл.
Снижение проходимости
Представьте артерию, забитую холестерином. Так и труба, заросшая изнутри отложениями. Особенно актуально для старых стальных систем. Вода еле сочится, теплоноситель не успевает забрать тепло из радиатора и возвращается ледяным.
Иногда проблема механическая: трубу где-то передавили, она прогнулась или смялась. Или, что ещё хуже, внутри оторвалась заслонка от старого заклинившего вентиля. Такие случаи требуют хирургического вмешательства.

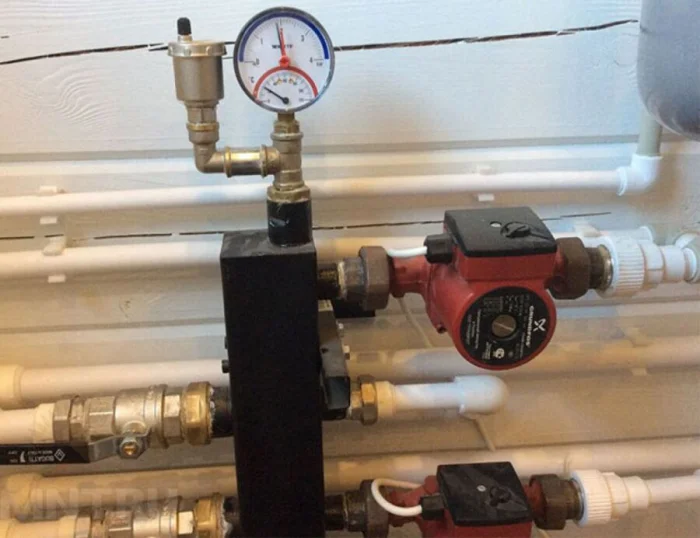

Проблемы с циркуляционным насосом
Сердце принудительной системы. Если оно остановилось или работает вполсилы, циркуляция замедляется или прекращается вовсе. Вода в котле закипает, а в радиаторах остаётся холодной. Обратка, естественно, тоже ледяная.

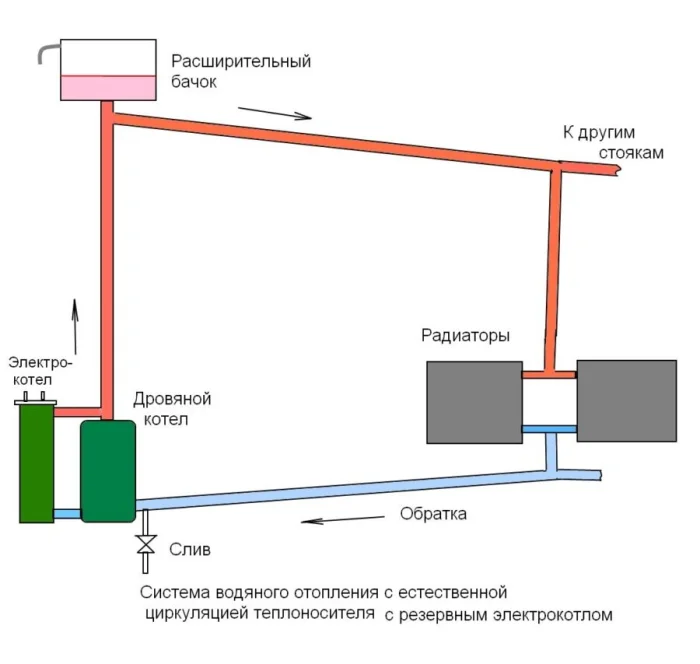

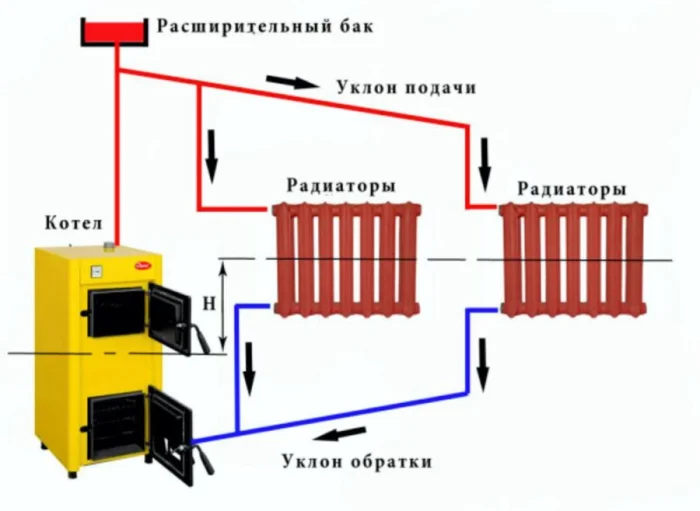

Частая причина в частных домах — скачки или отключение электричества. Решение — источник бесперебойного питания (ИБП) для насоса. Или же выбор котла с энергонезависимой системой и расчётом на естественную циркуляцию.
Ремонт системы отопления
Что делать, если диагноз ясен? Действуем по обстоятельствам. Худший вариант — ошибки в проекте или монтаже. Тут поможет только переделка. Но чаще всё поправимо.

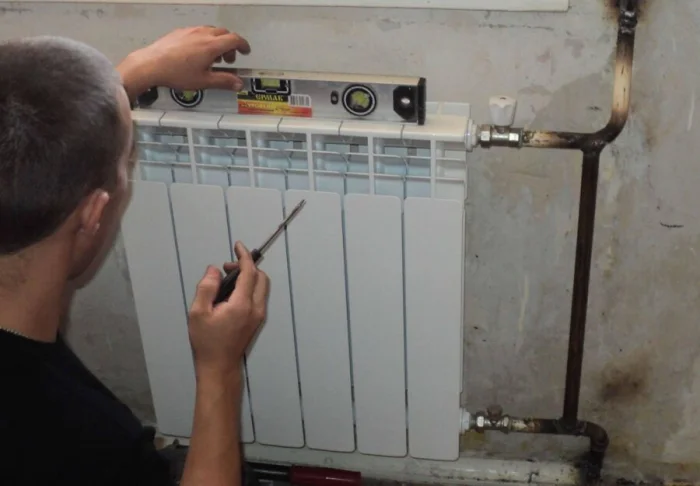

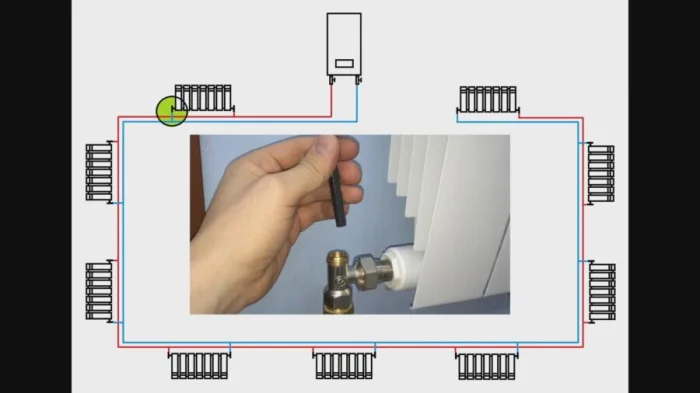

Воздушная пробка. В частном доме стравливаем воздух через краны Маевского на радиаторах. В многоэтажке — через воздухоотводчики на стояках. Если не помогает, возможно, потребуется стравить воду из всей системы и заполнить её заново, медленно и с выпуском воздуха.
Засор. Начинаем с малого — промывки. Можно попробовать гидроудар (промывка напором воды), но это риск для старых соединений. Более щадящий способ — химическая промывка специальными составами, которые растворяют отложения. В запущенных случаях поможет только замена участка трубы или радиатора.
Интересно, многие ли владельцы домов проводят регулярную профилактическую промывку системы? Скорее всего, единицы, пока проблема не постучится в дверь холодной обраткой.
Проверьте насос! Убедитесь, что он включён, гудит и не перегревается. Проверьте напряжение в сети. Слабый насос — частая причина вялой циркуляции и холодной обратки.
Знание — сила, а в нашем случае ещё и тепло. Понимая, как устроена обратка и что мешает ей выполнять свою работу, вы сможете не только диагностировать проблему, но и вовремя её предотвратить. Тёплого вам дома!
