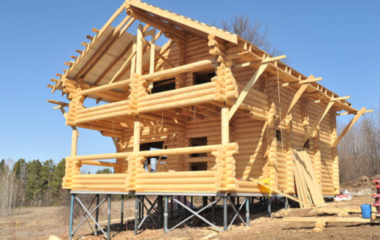

Свайно-винтовой фундамент: пошаговая инструкция по монтажу

Знаете, что общего у дома на склоне, бани у озера и беседки в болотистом саду? Их всех может спасти одна хитрая штука — свайно-винтовой фундамент. Представьте себе огромные стальные шурупы, которые вкручивают в землю. Они прошивают слабые, плывущие слои грунта и цепляются за твердые, надежные пласты. В итоге ваш дом стоит не на зыбкой почве, а будто на глубоко вбитых столбах. Гениально и немного по-пиратски, правда?

Но вкрутить такие «шурупы» как попало не выйдет. Это вам не полку собрать. Тут нужен точный расчет, понимание грунта и железное соблюдение технологии. Давайте вместе разберемся, как это работает, и чего от такой основы ждать. Я расскажу про плюсы, минусы и подводные камни, которые важно знать до начала стройки.

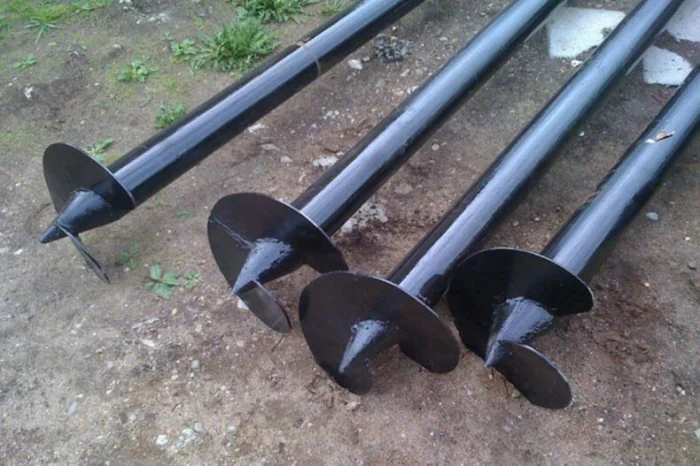

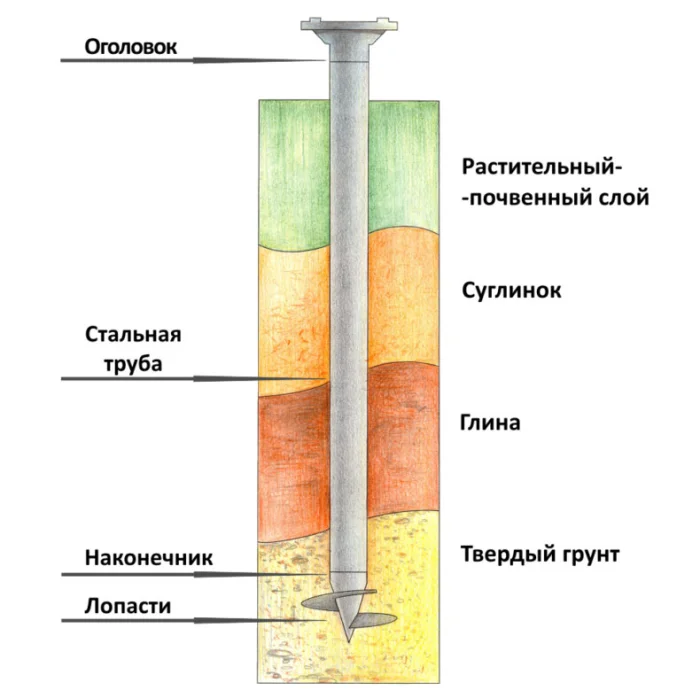

Что это за зверь и с чем его едят

Не все сваи одинаковы: разбираемся в видах

Оказывается, у этой технологии есть свои «модификации». Выбор зависит от того, куда и что вы собираетесь ставить.

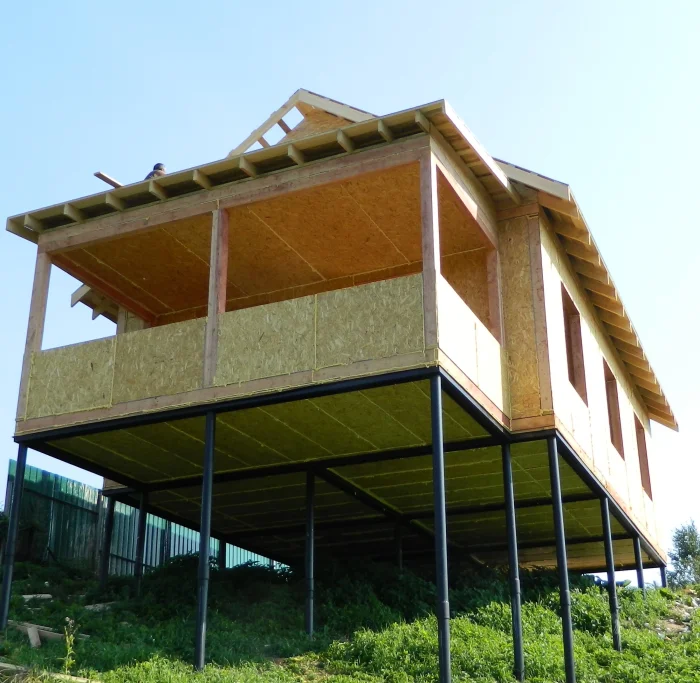

Односторонние: для склонов и неровностей

Идеальный вариант, если ваш участок — не идеальная плоскость, а имеет уклон. Лопасти здесь расположены только с одной стороны сваи, что позволяет компенсировать перепады высот и создать устойчивое основание на косогоре. После установки все обычно связывается бетонным ростверком.

Двусторонние: классика для ровных площадок

Самый распространенный тип. Винтовые лопасти расположены с двух сторон, что обеспечивает максимальную устойчивость и равномерное распределение нагрузки. Если у вас относительно ровный, но слабый или водонасыщенный грунт — это ваш вариант.

Комбинированные: когда ситуация сложная

Бывает, что на одном участке встречаются разные типы грунта. Для таких случаев придумали комбинированные системы, где используют сваи разной длины и диаметра. Это решение надежное, но, как и все индивидуальное, обходится дороже.

В целом, плюсы очевидны: минимум земляных работ, всесезонность монтажа и отличные изоляционные свойства. Но есть и ложка дегтя.

Вот в чем парадокс: технология, спасающая на болоте, может быть бесполезной для тяжелого кирпичного коттеджа. Свайно-винтовой фундамент — не панацея. Он не выдержит колоссальный вес многоэтажки, а на каменистом грунте его просто не вкрутить. Выбор фундамента — это всегда компромисс между бюджетом, условиями на участке и весом будущей постройки. Не поленитесь позвать грамотного инженера-геотехника. Его консультация сэкономит вам кучу нервов и денег в будущем.

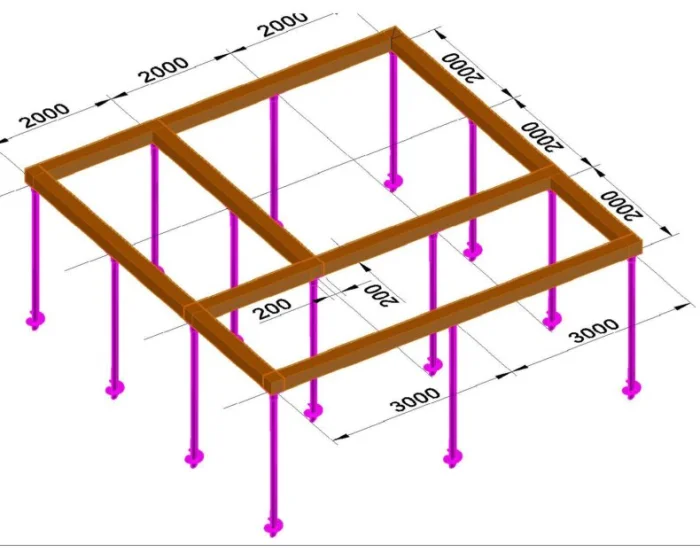

С чего начинается фундамент? Спроектируем!

Проект — это альфа и омега любого строительства. Фундамент здесь не исключение, а, пожалуй, главный элемент. Ошибка на бумаге обернется трещинами на стенах. Чего же требует внимания?

Тип фундамента: определяем чемпиона

Свайно-винтовой — лишь один из претендентов. Нужно взвесить все «за» и «против» против ленточного, плитного или буронабивного. Итоговый вердикт выносится на основе главного судьи — геологии участка.

Считаем нагрузку: сколько весит ваша мечта?

Сложить вес всех материалов будущего дома — только полдела. Нужно учесть снеговую нагрузку, вес мебели, людей… Инженеры переводят эту массу в цифры, которые скажут, сколько свай нужно и какого они должны быть диаметра.

Выбираем материалы: сталь, бетон или пластик?

От выбора материала сваи зависит ее долговечность и цена вопроса. Сталь прочная, но нуждается в защите. Бетон монолитен, но тяжел. Пластик легок и дешев, но не для серьезных нагрузок. Разберем это ниже.

Учитываем местность: что диктует грунт и климат?

Глубина промерзания, уровень грунтовых вод, пучинистость — эти скучные термины решают судьбу вашего дома. Фундамент, идеальный для Подмосковья, может «поплыть» в условиях вечной мерзлоты.

Прочие тонкости

Кроме главного, в проекте прорабатываются детали:

• Водоотвод: чтобы фундамент не стоял в луже и не разрушался от влаги.
• Армирование ростверка: бетонная «лента», связывающая сваи, часто требует внутреннего стального каркаса.
• Особенности постройки: наличие цоколя, террасы или пристройки вносят свои коррективы.

Хороший проект фундамента — это не бюрократическая формальность, а инструкция по созданию надежной опоры на десятилетия. Экономия на этом этапе — самый верный способ потратиться на бесконечный ремонт.

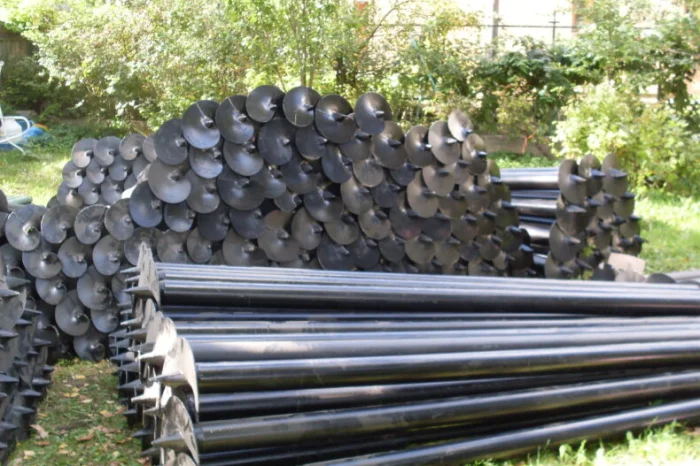

Из чего делают сваи: сравниваем кандидатов

Геология: заглянем в недра

Прежде чем что-то вкручивать, нужно понять, во что именно. Геологические изыскания — это рентген для вашего участка. Игнорировать его — все равно что строить дом с закрытыми глазами.

Как проводят «медосмотр» грунта?

Специалисты используют разные методы:
— Бурение скважин: берут пробы грунта с разных глубин. Самый надежный способ.
— Георадар: бесконтактное «просвечивание» верхних слоев для поиска пустот или водных линз.
— Статические испытания: проверяют, какую нагрузку выдержит свая уже на месте.

Что мы хотим узнать?

Главное — найти несущий пласт. Тот самый надежный слой, на который сваи передадут вес дома. Также важно знать состав грунта, его влажность и плотность.

От диагноза — к рецепту

Получив полную картину, инженер делает вывод: подходит ли здесь свайно-винтовой фундамент, какой длины должны быть сваи и как их расположить.

Проведение геологии — не прихоть, а необходимость. Грунт на ваших шести сотках может кардинально отличаться от грунта у соседа. Сэкономив 20-30 тысяч на изысканиях, вы рискуете потерять в разы больше на исправлении ошибок или, того хуже, на ремонте разрушающегося дома. Помните, фундамент исправить после постройки практически невозможно.

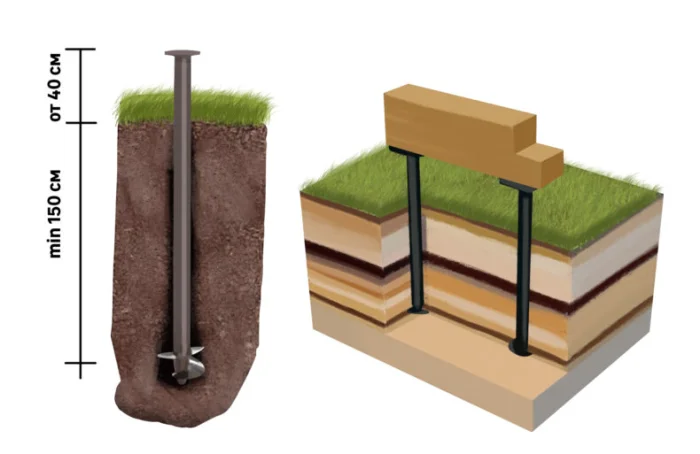

На какую глубину вкручивать?

Это ключевой вопрос! Свая должна пройти сквозь слабые слои и надежно зацепиться в плотном, несущем грунте. Обычно это ниже глубины промерзания — чтобы силы морозного пучения не выталкивали ее наружу.

Диктует грунт

Именно данные геологии дают ответ. Если под торфом или песком на глубине 2 метров залегает твердая глина, то именно до нее и нужно дойти.

Вес имеет значение

Чем тяжелее дом, тем больше нагрузка на каждую сваю. Иногда для увеличения несущей способности их приходится заглублять сильнее, даже если несущий пласт уже найден.

Следуем правилам

Существуют строительные нормы (СП), которые регламентируют минимальные глубины погружения в зависимости от региона и типа грунта. Их нельзя игнорировать.

Глубину определяет не желание сэкономить на метраже свай, а холодный расчет. «Недокрученная» свая — это риск просадки и перекоса. Лучше немного перестраховаться.

Считаем нагрузку: математика для надежности

Перевести вес вашего будущего гнездышка в цифры и распределить его по сваям — задача для инженера. Давайте упрощенно поймем, как это работает.

Что будем взвешивать?

Все! Стены, перекрытия, крышу, отделку, мебель, сантехнику, жильцов, снег на крыше зимой. Каждый кирпич и каждую черепицу.

Площадь опоры: распределяем вес

Полученный общий вес делят на несущую способность одной сваи (ее определяют по таблицам или испытаниями). Так получают необходимое количество точек опоры. Чем их больше, тем меньшую нагрузку несет каждая.

Выбор конструкции под нагрузку

Огромные цифры общей нагрузки могут подсказать, что нужны сваи большего диаметра или что от винтовых стоит отказаться в пользу более мощного фундамента.

Расчет нагрузки — это страховка от неприятных сюрпризов. Он гарантирует, что фундамент не просто устоит, но и будет служить десятилетиями без деформаций. Доверьте эту работу профессионалу.

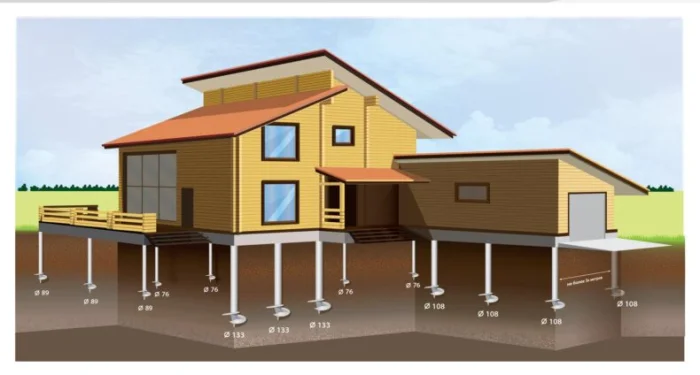

Диаметр сваи: почему размер имеет значение

Сваи бывают разными: от 57 мм для забора до 133 мм и более для солидного дома. Диаметр лопасти тоже варьируется. Как не ошибиться?

Опять геология

Плотный грунт может держать сваю меньшего диаметра. На слабом, плывучем грунте нужна свая с большой лопастью, чтобы создать хорошую опорную «пятку».

Расчет — наше все

На основе данных о нагрузке и грунте инженер вычисляет необходимую несущую способность одной сваи и подбирает под нее подходящий типоразмер.

Ищем баланс

Оптимальный диаметр — это баланс между надежностью и экономикой. Свая 89 мм может подойти для каркасника, а для брусового дома уже может понадобиться 108 мм. Лучше взять с запасом.

Выбор диаметра — не дело вкуса, а техническое решение. Использовать «какие были» — грубейшая ошибка. Слабая свая может согнуться, а слишком мощная — просто выбросить деньги на ветер.

Технология монтажа: как ввинчивают сваи

Сам процесс напоминает сборку гигантского конструктора, только очень ответственного. Рассмотрим основные этапы.

Этапы работ

Разметка — основа точности

Отклонение в несколько сантиметров может привести к проблемам с монтажом ростверка. Поэтому разметку делают с ювелирной точностью.

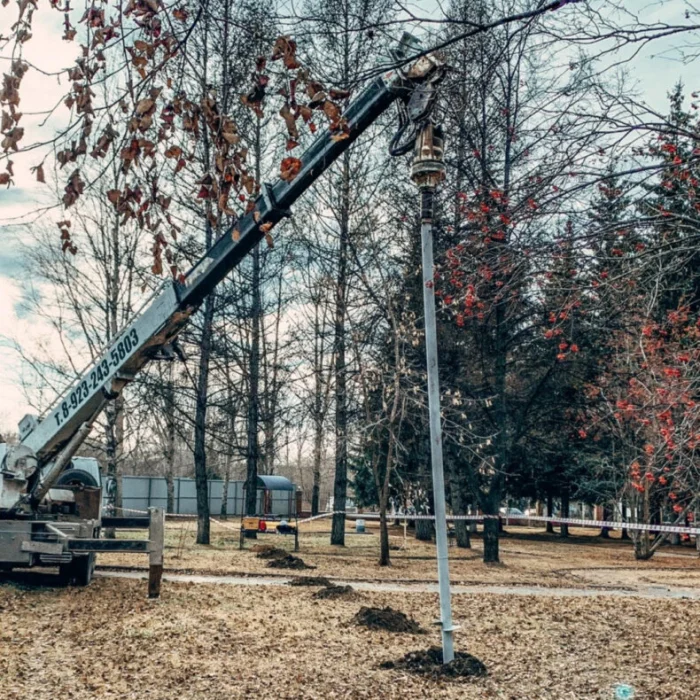

Работа механизма

Для завинчивания используют гидравлические установки на базе машин или мощные ручные рычаги. Ключевой момент — контроль вертикали. Свая должна входить в землю как по маслу, без перекосов.

Финальный штрих

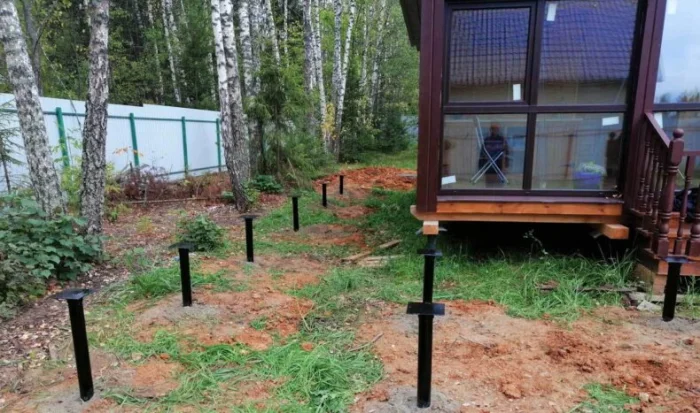

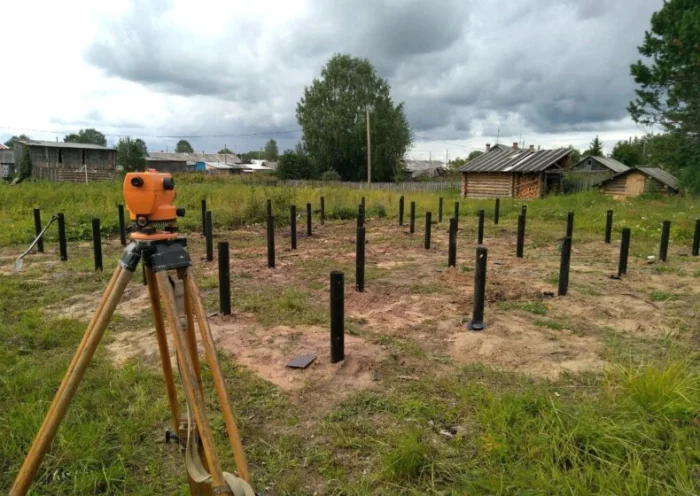

После завинчивания сваи обрезают по лазерному уровню, чтобы все оголовки были в одной горизонтальной плоскости. Внутрь ствола часто заливают бетон для увеличения жесткости и защиты от внутренней коррозии.

Качественный монтаж — это не только сила, но и контроль. Хорошая бригада постоянно проверяет уровнем вертикаль и глубину погружения каждой сваи.

Мой вам совет: не пытайтесь вкрутить сваи самостоятельно «втроем с ломом» для серьезного дома. Аренда специализированной техники и работа профессионалов окупятся скоростью, качеством и, главное, гарантией результата.

Монтаж и фиксация: закрепить успех

Сваи стоят ровным строем. Что дальше? Теперь нужно превратить набор отдельных столбов в единую прочную конструкцию.

Подготовка свай

Проверяем, все ли сваи обрезаны на одном уровне. При необходимости зачищаем места сварки и навариваем монтажные оголовки (квадратные пластины).

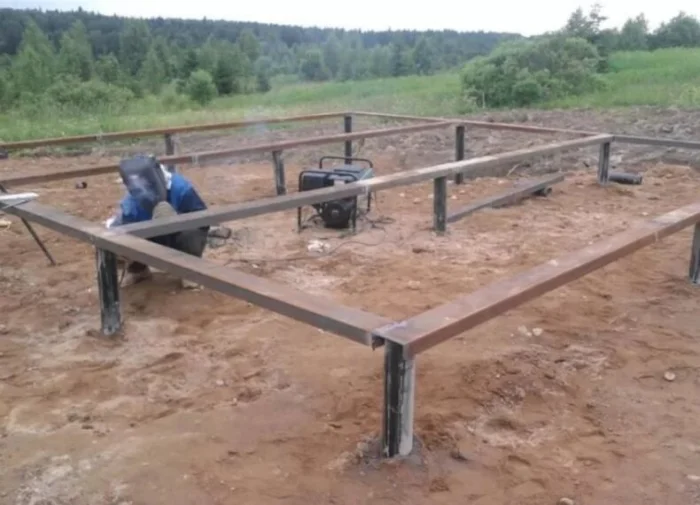

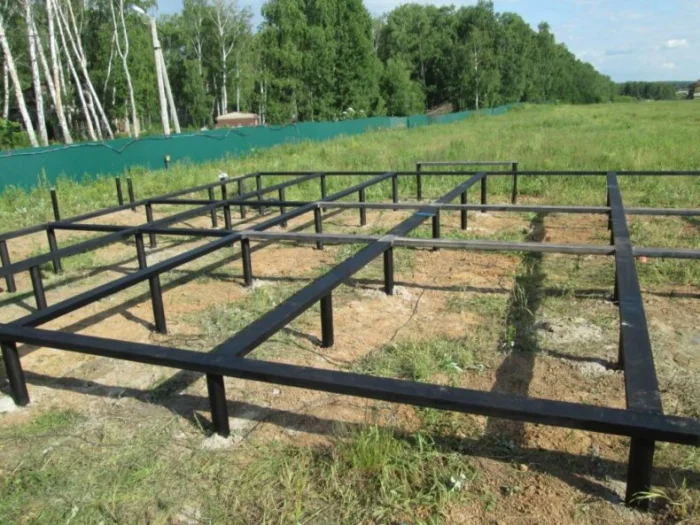

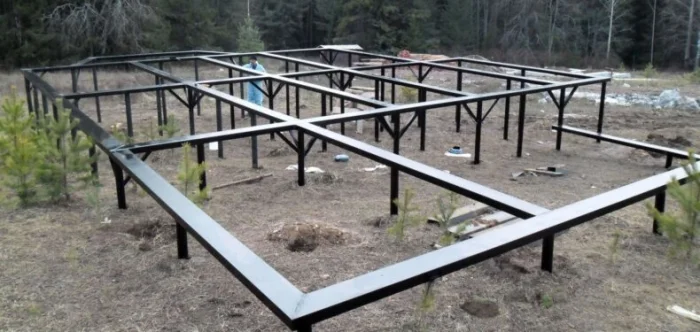

Монтаж ростверка

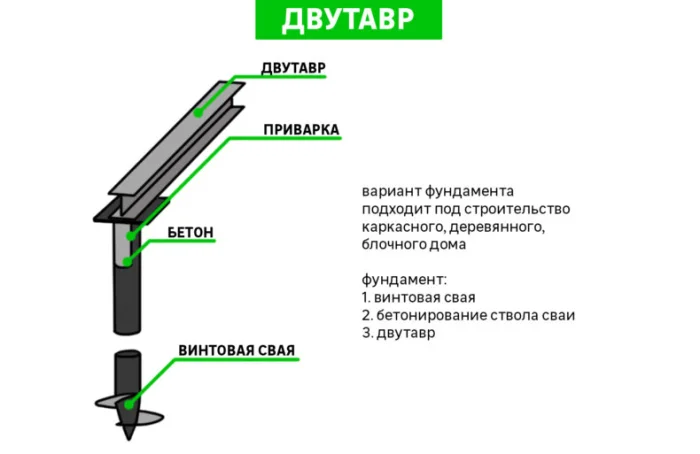

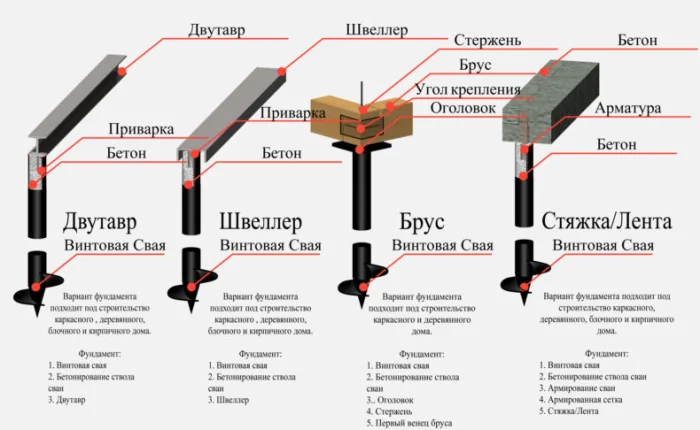

Ростверк — это «пояс», связывающий все сваи. Он может быть металлическим (швеллер, двутавр) или бетонным. Металлический приваривается к оголовкам, бетонный заливается в опалубку с арматурным каркасом, который привязан к сваям.

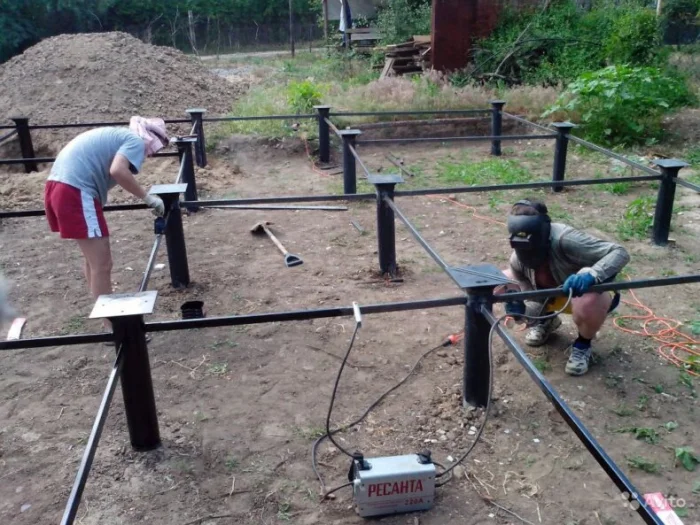

Контроль сварки

Все сварные швы должны быть качественными, без непроваров и пор. После остывания их обязательно очищают от шлака и покрывают антикоррозийной краской.

Плохо приваренный ростверк — слабое звено всей системы. Он не сможет равномерно распределить нагрузку, и дом может начать «играть». Не стесняйтесь требовать качественной работы сварщика.

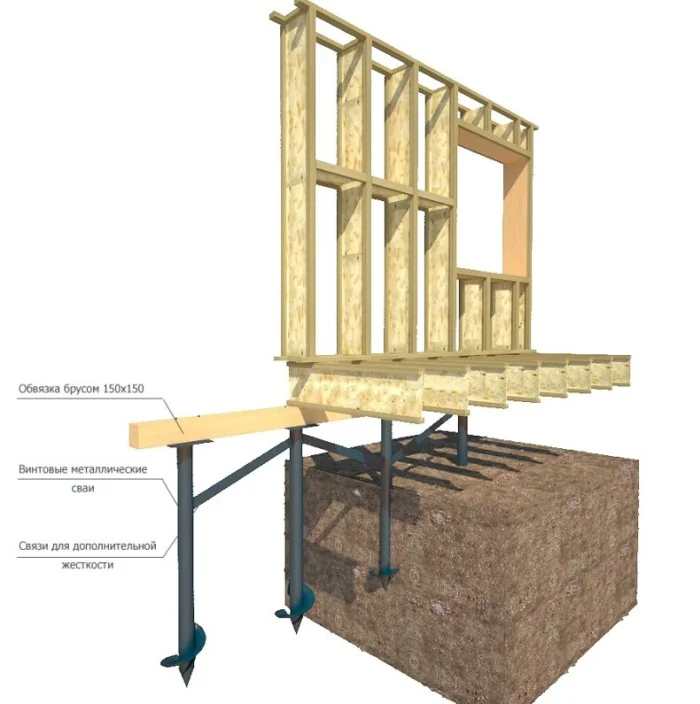

Горизонтальные связи: создаем жесткость

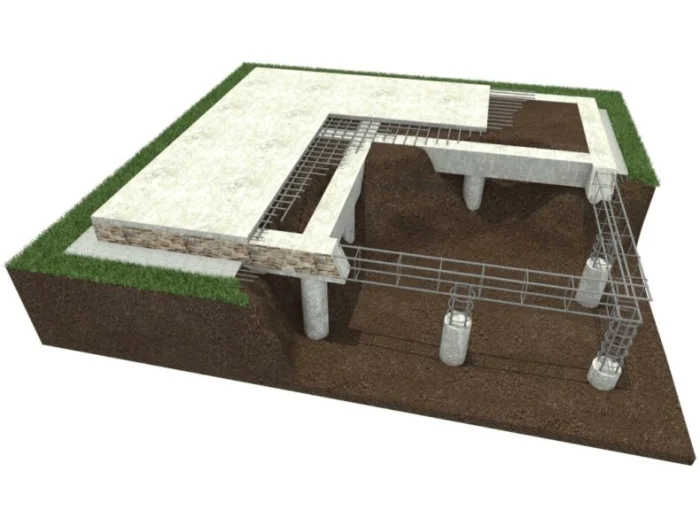

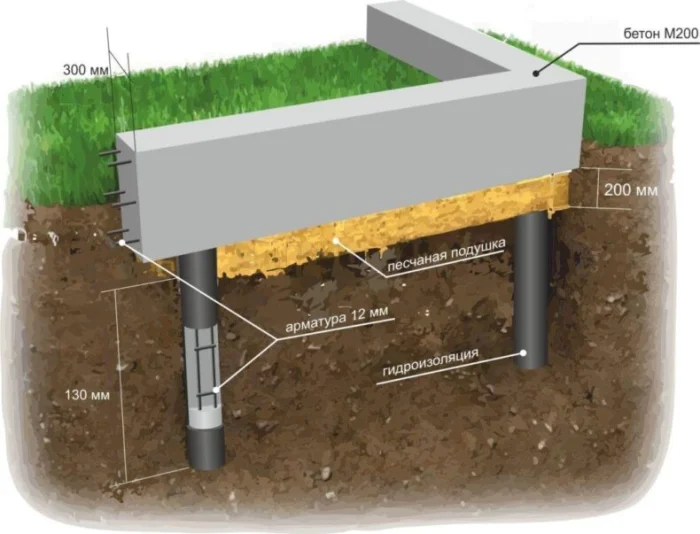

Ростверк — и есть главный горизонтальный элемент. Но давайте подробнее про бетонный вариант, как самый распространенный.

Подготовка к заливке

На оголовки свай устанавливается опалубка, внутрь которой помещается объемный арматурный каркас. Арматура должна быть связана с выпусками из свай или приварена к ним.

Заливка бетона

Используется бетон класса не ниже В22.5 (М300). Заливку желательно проводить за один раз, чтобы избежать холодных швов, ослабляющих конструкцию.

Уход за бетоном

После заливки бетон нужно укрыть пленкой от быстрого высыхания, а в жару — периодически поливать водой. Он должен набирать прочность постепенно, в течение 28 дней.

Залили ростверк и сразу начали класть стены? Осторожно! Бетон еще не готов нести нагрузку. Дайте ему время созреть — это критически важно для прочности.

Защита от ржавчины: продлеваем жизнь

Сталь в земле — главная мишень для коррозии. Как защитить наш фундамент, чтобы он не сгнил через 15 лет?

Заводское покрытие — основа

Качественные сваи имеют толстое, многослойное покрытие (горячее цинкование + полимерная оболочка). Это лучшая защита. Дешевые, покрашенные только грунтовкой, сваи долго не проживут.

Дополнительная обработка

Все места, поврежденные при транспортировке или сварке (срезы, швы), необходимо тщательно зачистить и покрыть специальными битумно-полимерными или эпоксидными мастиками.

Бетонная рубашка

Для особо агрессивных грунтов существует технология полной обсадки подземной части сваи бетоном. Это дорого, но максимально эффективно.

Экономия на антикоррозийной защите — это покупка нового фундамента лет через 20. Не ведитесь на дешевые сваи с тонким покрытием. Разница в цене окупится многократно увеличенным сроком службы.

Контроль качества: проверяем работу

Как убедиться, что все сделано на совесть? Нужен поэтапный контроль. Если вы не специалист, наймите независимого технического надзора.

Что проверяем до начала?

• Качество свай и сертификаты на них.
• Соответствие проекта геологическим данным.
• Квалификацию бригады.

Контроль во время монтажа

• Вертикальность каждой сваи.
• Глубину погружения (до отказа или по метке).
• Отметку оголовков после обрезки.
• Качество сварных швов.
• Соответствие расположения свай проектному.

Методы контроля

• Визуальный: самый простой, но многое показывает.
• Инструментальный: использование уровня, нивелира, геодезических приборов.
• Испытательный: контрольная статическая нагрузка на выборочные сваи (редко, но бывает для ответственных объектов).

Итоговая проверка: стабильность и несущая способность

Практические советы от бывалого

Подведу итог кратким списком того, что действительно важно, если вы задумались о свайно-винтовом фундаменте.

Не экономьте на изысканиях и проекте

Это фундамент (в прямом смысле) всех ваших дальнейших решений. Без него вы строите вслепую.

Выбирайте проверенных поставщиков и подрядчиков

Спросите портфолио, почитайте отзывы, посмотрите на их завершенные объекты. Доверяйте, но проверяйте.

Контролируйте ключевые этапы

Лично или через представителя присутствуйте при разметке, завинчивании первой и контрольных свай, сварке ростверка.

Требуйте соблюдения технологии

Не давайте бригаде «упрощать» процесс: вкручивать сваи не до проектной глубины, плохо их обрезать, экономить на бетоне в стволе.

Помните про коммуникации

Все трубы и кабели, которые будут проходить под домом, нужно проложить ДО монтажа ростверка. Потом будет поздно.

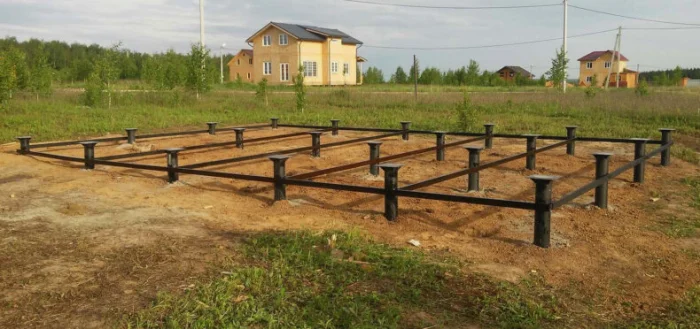

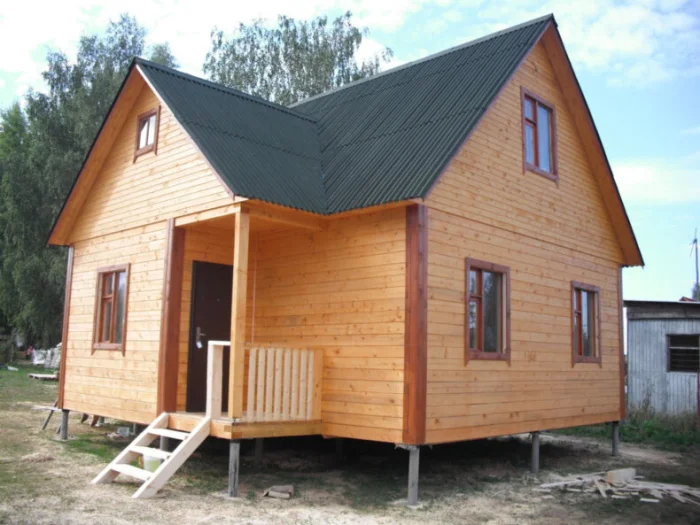

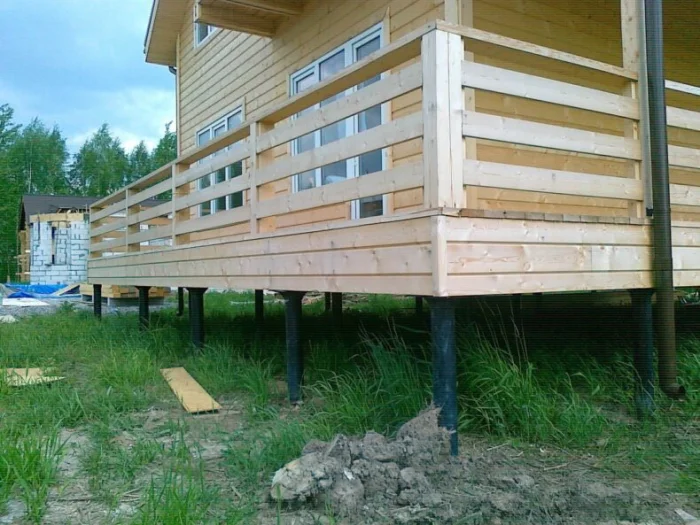

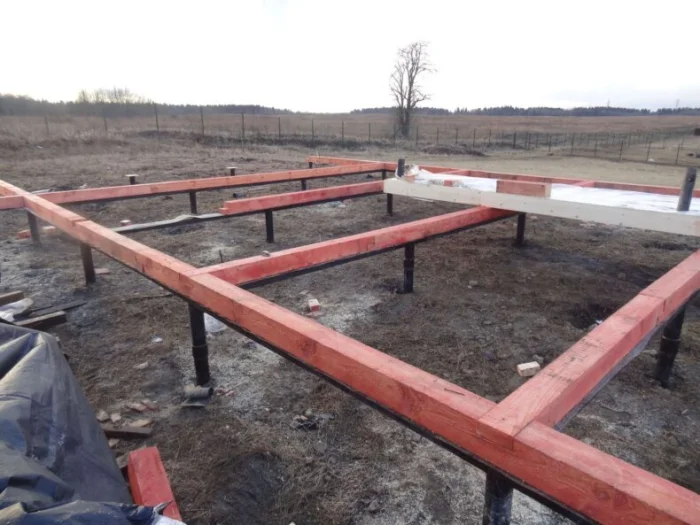

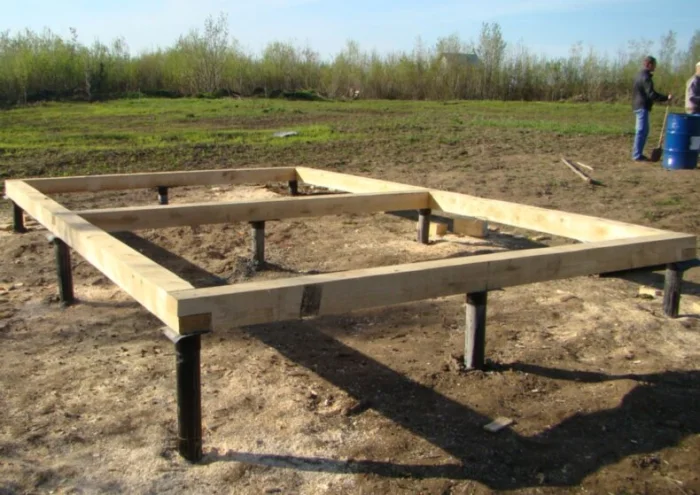

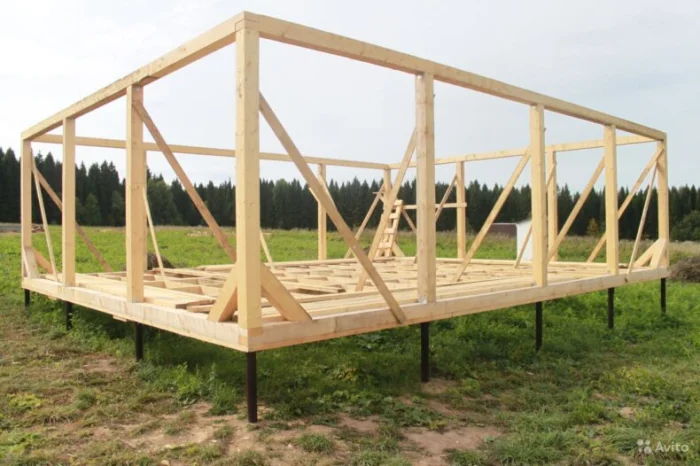

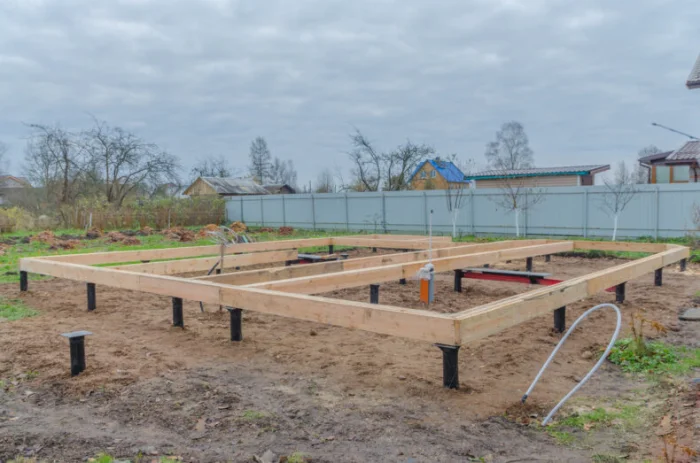

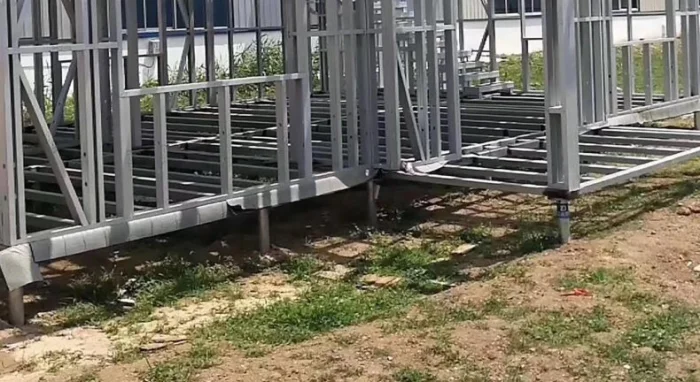

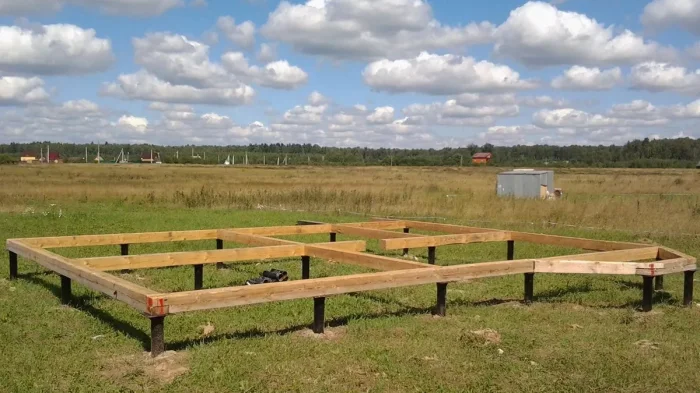

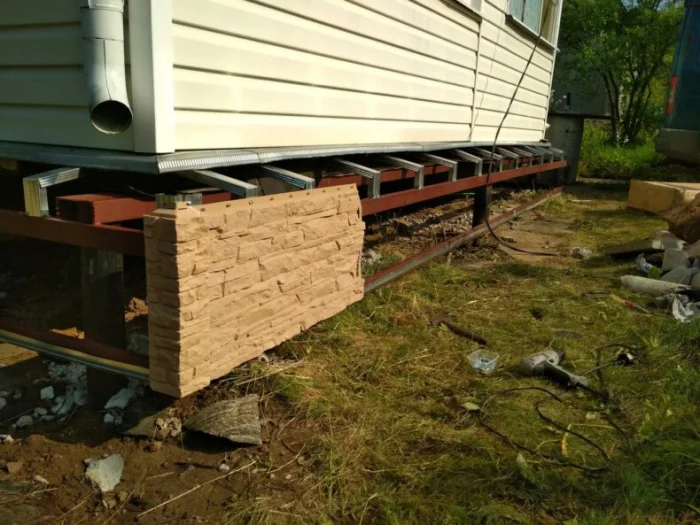

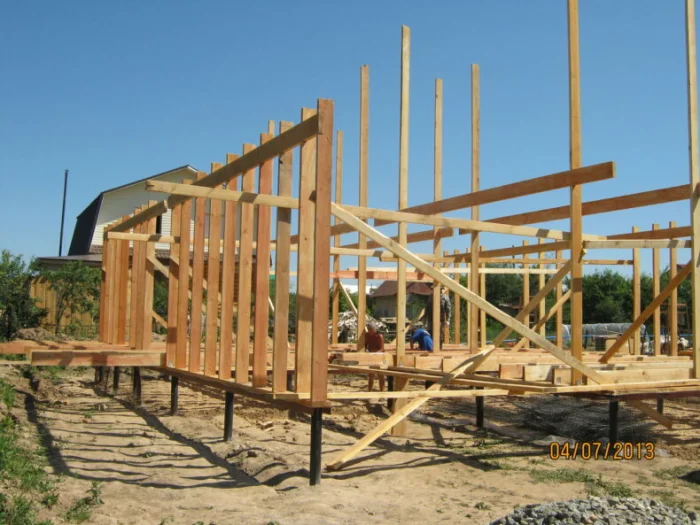

Фотогалерея: свайно-винтовой фундамент в реальности

Лучше один раз увидеть. Вот как это выглядит на разных объектах и этапах строительства.
