Знаете, чем отличается обычная траншея от ленточного фундамента? Тем же, чем куча запчастей отличается от собранного автомобиля. Можно заказать тонну бетона и вагон арматуры, но без грамотного проекта и расчета вы построите не основу для дома, а очень дорогой и бесполезный арт-объект. Проектирование ленточного фундамента — это не бюрократическая формальность, а самая настоящая инженерная магия. Здесь нужно учесть вес будущих стен, капризы грунта, коварство грунтовых вод и даже снег на крыше. Пропустишь что-то — и вместо уютного гнездыша получишь полигон для изучения трещин. Давайте разберемся, как эта магия работает и что должно быть в хорошем проекте.
Проектирование фундамента — это диалог между вашими желаниями и суровой реальностью грунта под ногами. Инженер должен перевести язык архитектурных планов на язык цифр: нагрузок, давлений, моментов и сопротивлений. Это требует не только знаний формул, но и понимания, как поведет себя железобетонная лента через 10, 20, 50 лет. В этой статье мы не будем давать вам формулы для самостоятельного расчета (это опасно!), а покажем, из каких этапов складывается работа проектировщика и на что вам, как заказчику, нужно обращать внимание.
С чего начинается проект? Списки, списки, списки...
Прежде чем на чертеже появится первая линия, нужно собрать огромное количество данных и сформулировать требования. Это как приготовление к большому путешествию: без карты и списка снаряжения далеко не уедешь.
| Требования к проекту | Требования к материалам | Требования к строителям |
|---|---|---|
|
|
|
Что давит на наш фундамент? Считаем все до грамма
Фундамент — это терпеливый богатырь, который держит на своих плечах целый мир. Но даже у богатыря есть предел. Задача проектировщика — посчитать ВСЕ, что будет давить на ленту, и убедиться, что богатырь не согнется.
1. Вечная тяжесть: вес самого здания
Это основа основ. Считается все: вес всех стен (кирпич, газобетон, брус), перекрытий (деревянные, бетонные), стропильной системы, кровли, отделки, даже штукатурки и краски. Инженер берет планы, умножает площади на удельный вес материалов и получает внушительную цифру в тоннах. Эта нагрузка постоянна и не меняется десятилетиями.
2. Сезонный гость: снеговая шапка
Зимой на крыше ложится снег. И он ОЧЕНЬ тяжелый. Один кубометр мокрого снега может весить больше 700 кг! В проекте используется карта снеговых районов России. Для каждого района своя нормативная нагрузка (в килограммах на квадратный метр). Эту цифру умножают на площадь крыши. Пренебречь снегом — значит рисковать, что фундамент просядет в особо снежную зиму.
3. Невидимая сила: давление ветра
Ветер не просто дует, он давит на стены и крышу, пытаясь сдвинуть или опрокинуть дом. Для высоких или парусных зданий это критически важно. Нагрузка рассчитывается исходя из региона (ветровой район), высоты дома и его аэродинамических коэффициентов. Особенно актуально для открытой местности.
4. Внутреннее наполнение: мебель, люди, техника
В доме будут жить люди, стоять диваны, шкафы, холодильники, наполняться ванны. Это так называемая полезная нагрузка. Для жилых комнат она нормируется (обычно около 150-200 кг/м²). Для санузлов, котельных, где стоит тяжелое оборудование, — отдельный расчет.
5. Инженерные системы: скрытый вес
Вес труб отопления, водоснабжения, канализации, вес котла, бойлера, наполненных жидкостью систем. Это не самые большие, но тоже учитываемые цифры.
Теперь представьте: проектировщик складывает все эти тонны. Постоянные нагрузки, временные (снег, ветер), особые (например, сейсмика). Получается суммарная нагрузка. Дальше — ключевой вопрос: а выдержит ли её наша лента и, что важнее, грунт под ней? Вот тут и начинается самое интересное.
От нагрузок к размерам: какой ширины копать?
Мы знаем, сколько весит дом (суммарная нагрузка). Теперь нужно понять, может ли наш грунт это выдержать. Представьте, что вы стоите на рыхлом песке в туфлях-шпильках — провалитесь. А в широких снегоступах — будете стоять уверенно. Так и с фундаментом: нужно подобрать такую ширину подошвы, чтобы давление на грунт было безопасным.
Расчет выглядит так: общий вес дома (в кг) делят на несущую способность грунта (в кг/см²). Получают необходимую площадь подошвы (в см²). Зная длину ленты (периметр дома), вычисляют нужную ширину. Проще? Нет. Потому что несущую способность грунта не угадаешь — ее определяют геологи по результатам изысканий. Без этого числа любой расчет — фантазия.

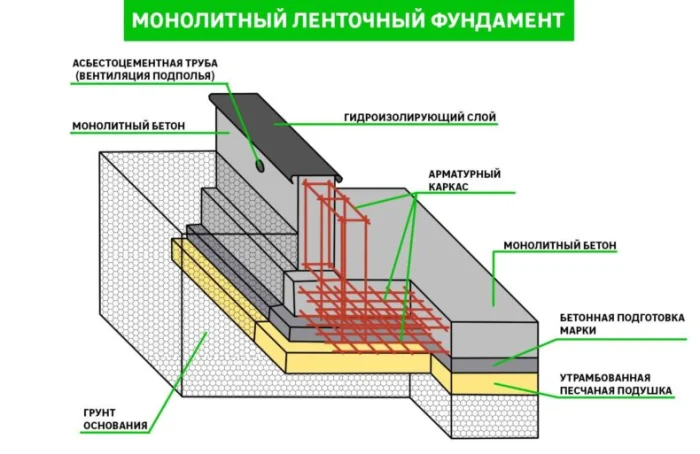

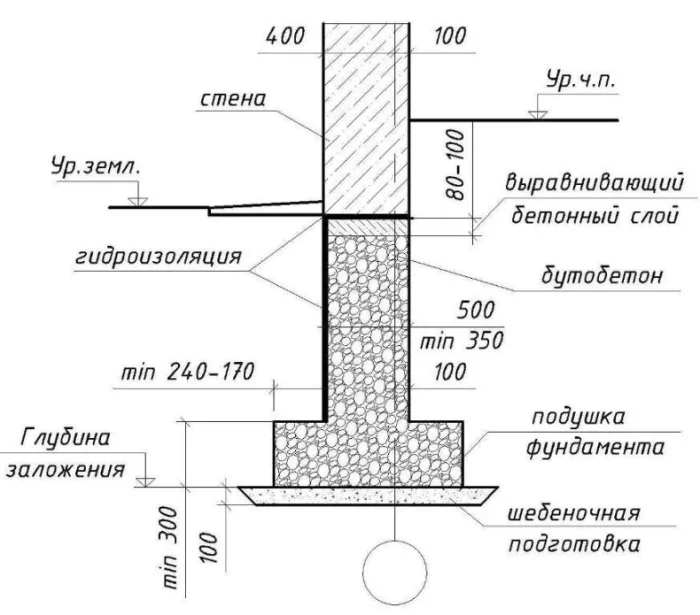

Глубина: главный вопрос
Ширину нашли. Теперь — насколько глубоко? Глубина заложения зависит от двух титанов: глубины промерзания (ГПГ) и уровня грунтовых вод (УГВ).
Узнаем характер грунта
Из геологического отчета берем ключевую цифру — расчетное сопротивление грунта. Это и есть его «сила». Также смотрим, пучинистый ли грунт (глины, суглинки) или нет (пески, гравий).
Принимаем решение

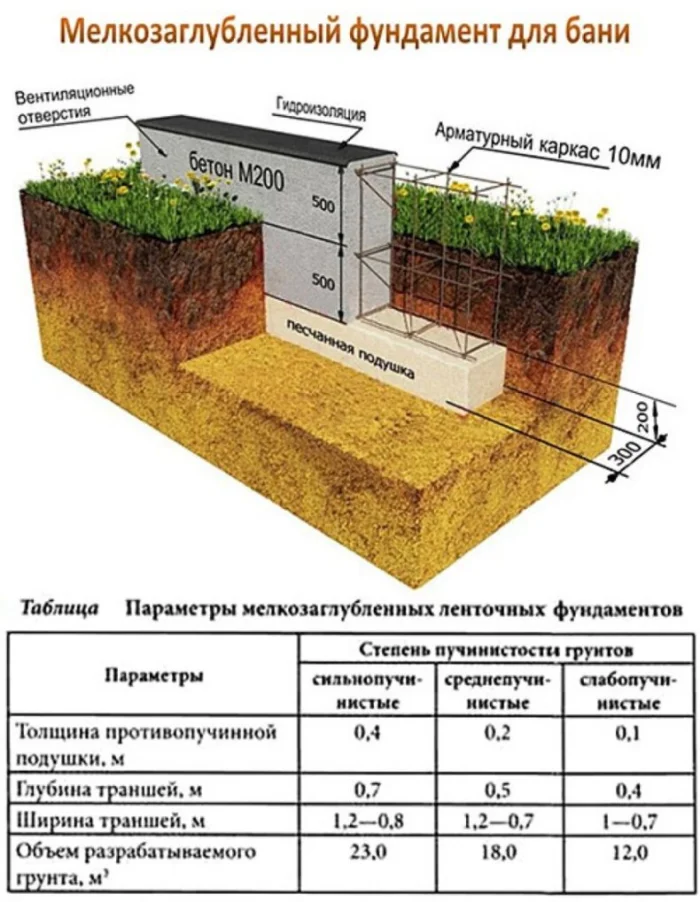

- Грунт непучинистый, УГВ низкий. Можно делать мелкозаглубленный фундамент (50-80 см). Отличный эконом-вариант для легких домов.
- Грунт пучинистый или УГВ высокий. Ленту нужно закладывать ниже глубины промерзания. Почему? Чтобы силы морозного пучения (замерзающий влажный грунт расширяется) действовали не снизу на подошву, а на боковые стенки фундамента, и их можно было компенсировать армированием и утеплением.
Итог: глубина — не прихоть, а физика. Сэкономите и заглубите меньше необходимого — зимой фундамент может просто выжать наружу, как пробку из бутылки. Особенно на глине.
Из чего будем строить? Выбор арми и бетона
| Шаг | Задача | Критерии выбора |
|---|---|---|

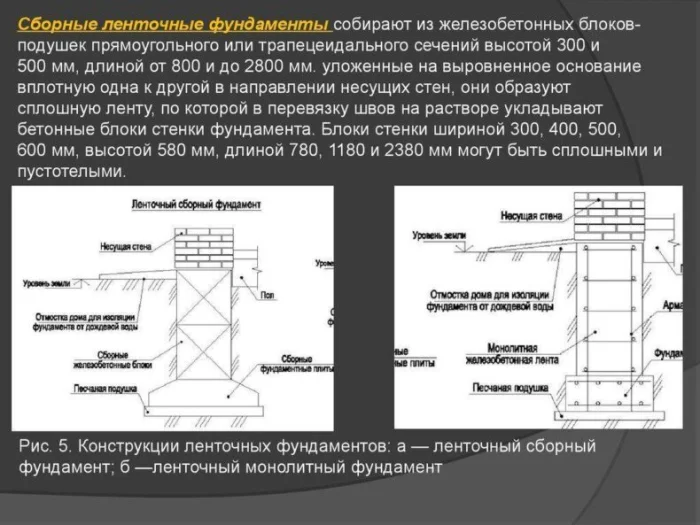

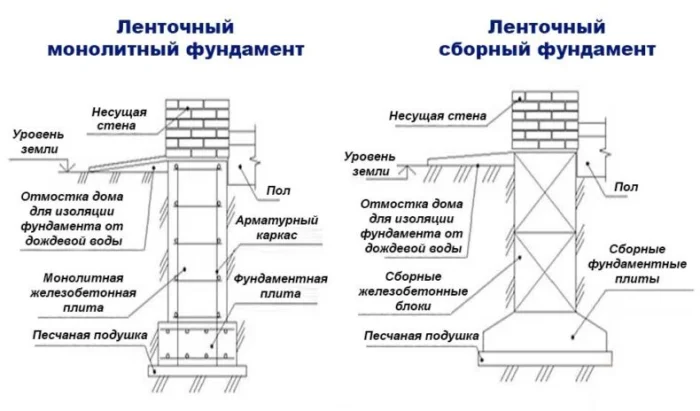

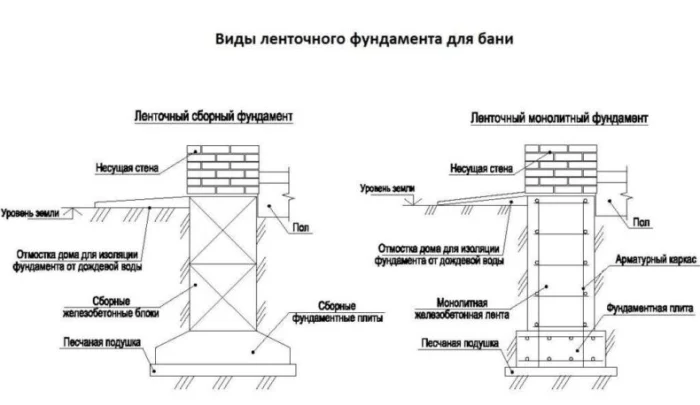

| 1. Определяем тип | Монолитный железобетон или сборный из блоков ФБС? | Надежность, скорость, бюджет, наличие техники. Для дома чаще — монолит. |
| 2. Ставим требования | Какие свойства должны быть у материалов? | Прочность на сжатие (марка бетона), морозостойкость (F), водонепроницаемость (W), класс арматуры. |
| 3. Выбираем конкретику | Бетон М300, арматура А500С... | На основе расчетов нагрузок и агрессивности среды. Прописывается в проекте. |
Бетон — не просто серая масса. Его марка (М200, М250, М300) говорит о прочности на сжатие. Класс (В15, В20, В22,5) — то же самое, но в международной системе. Для фундамента частного дома обычно требуется бетон класса не ниже В22,5 (М300). Обязательно смотрите на морозостойкость (F75, F100) и водонепроницаемость (W4-W6).
Арматура — это стальные нервы фундамента. Бетон работает на сжатие, арматура — на растяжение. Экономить на ней — все равно что ставить здоровому человеку хрупкие стеклянные кости. Берем только рифленую арматуру класса А-III (А400) или А500С. Гладкая (А-I) годится лишь для вспомогательных хомутов.
Сердце расчета: армирование
Это самая сложная и ответственная часть проектирования. Нужно создать стальной каркас, который превратит бетонную ленту в железобетонный элемент, работающий как единое целое.
Собираем данные для расчета
Снова берем все нагрузки и моменты, которые могут изгибать фундамент (от веса стен, неравномерной осадки). Нужно понять, где в ленте будут зоны растяжения — именно там и нужна арматура.
Знакомимся с материалом
Какая сталь? Ее расчетное сопротивление растяжению (Rs) — ключевая цифра. Для А500С это около 43,5 кН/см².
Подбираем сечение ленты
Исходя из нагрузок и несущей способности грунта, мы уже определили ширину и высоту ленты. Теперь нужно проверить, хватит ли этого сечения, чтобы разместить внутри необходимое количество арматуры.
Считаем, сколько нужно стали
По формулам (или в специальной программе) определяем площадь поперечного сечения арматуры (As), необходимую для восприятия растягивающих усилий. Допустим, получилось 8 см². Это значит, что суммарная площадь стержней рабочей арматуры в самом нагруженном сечении должна быть не меньше.

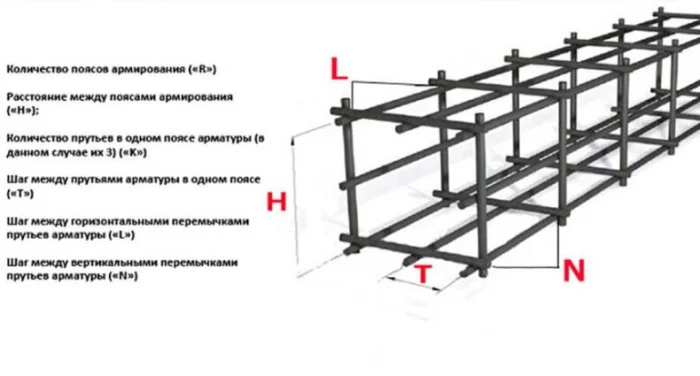

Распределяем прутья

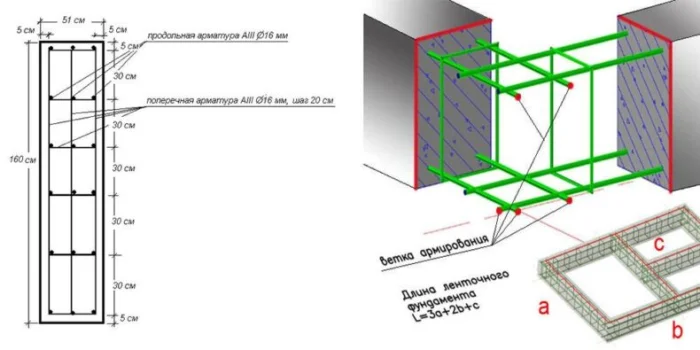

Решаем, как эти 8 см² разместить: это могут быть 4 стержня диаметром 16 мм (площадь одного ~2,01 см², всего ~8,04 см²) или 6 стержней диаметром 14 мм и т.д. Арматуру располагают в нижней и верхней зоне ленты, где возникают растягивающие напряжения. Поперечные хомуты (диаметром 6-8 мм) ставят для связи и против образования трещин.
Проверяем на прочность
С помощью расчетных программ моделируют работу готового арматурного каркаса под всеми нагрузками. Убеждаются, что не наступит предельное состояние (т.е. разрушение или недопустимые трещины). Если что-то не так — усиливают каркас.

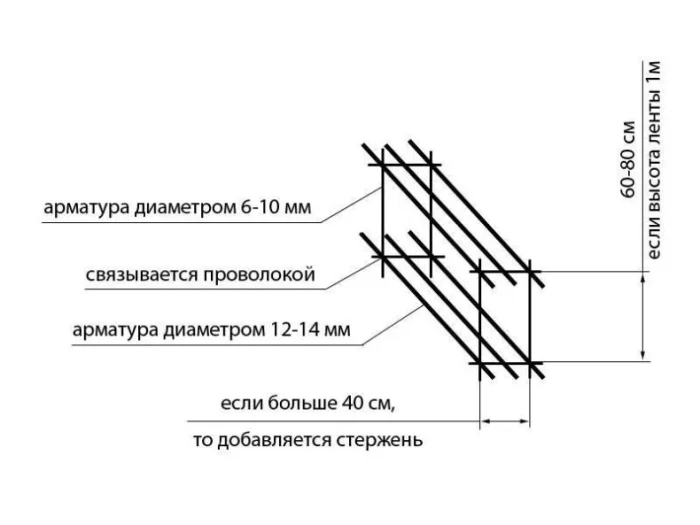

Диаметр арматуры: выбор с умом
На практике для ленточных фундаментов частных домов чаще всего используют:
- Рабочая продольная арматура: диаметр 12-14 мм (для тяжелых домов — 16 мм).
- Конструктивная и поперечная (хомуты): диаметр 6-8 мм.
Выбор конкретного диаметра зависит от расчетной площади (As), о которой мы говорили. Также есть конструктивные требования: расстояние между стержнями, защитный слой бетона (не менее 40-50 мм от арматуры до края бетона).
Что влияет на выбор?
- Нагрузки. Чем тяжелее дом — тем больше диаметр.
- Грунт. На пучинистых грунтах изгибающие моменты больше — нужно более мощное армирование.
- Нормы. СНИПы и СП диктуют минимальные проценты армирования (обычно не менее 0,1% от площади сечения ленты).

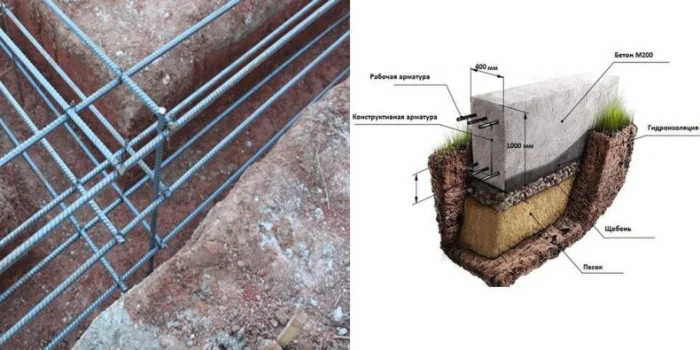

Расположение и крепление — дело техники

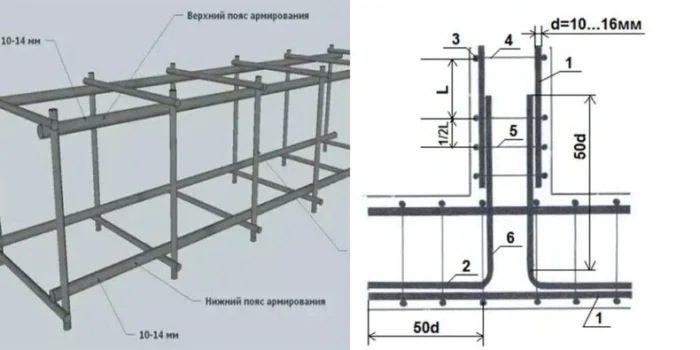

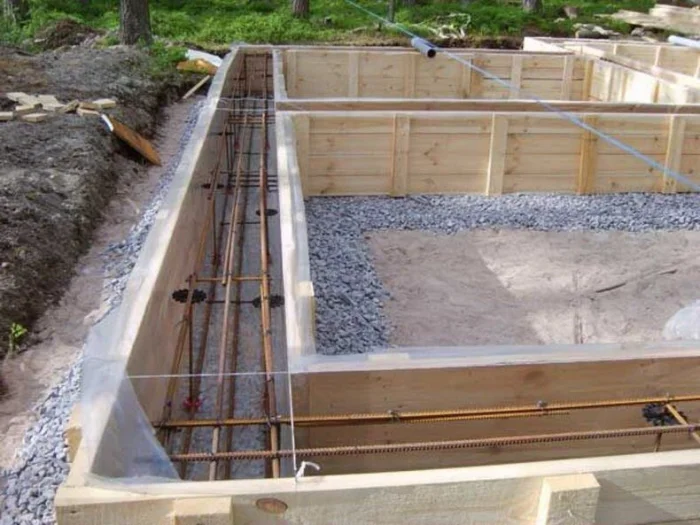

Арматуру вяжут в каркас, который должен быть жестким. Нижние стержни укладывают на пластиковые фиксаторы, чтобы создать защитный слой. Углы и примыкания стен армируют усиленно (гнутыми элементами или дополнительными хомутами), потому что это самые напряженные узлы.
Контроль и современные материалы
Качество вязки контролируют. Сегодня иногда используют композитную (стеклопластиковую) арматуру. Она не ржавеет, но имеет другие модули упругости. Ее применение требует отдельного, специального расчета. Нельзя просто заменить стальную на композитную один к одному.
Финальный акт: проверка на прочность и устойчивость
Когда все параметры выбраны, наступает время итоговой проверки. Будет ли наш фундамент прочным и устойчивым при любом раскладе?
| Этап проверки | Что проверяем | Как проверяем |
|---|---|---|
| 1. Изучаем противника (грунт) | Его реальную несущую способность, склонность к просадке или пучению. | Анализируем данные геологии. |
| 2. Считаем давление | Какое давление оказывает дом на грунт через подошву ленты. | Делим вес дома на площадь подошвы. |
| 3. Сравниваем силы | Сравниваем давление от дома с несущей способностью грунта. | Убеждаемся, что давление меньше несущей способности с запасом (коэффициентом надежности). |
Это проверка на прочность (не разрушится ли сам материал фундамента) и устойчивость (не опрокинется ли и не сдвинется ли с места).
Если на каком-то этапе расчет показывает «недобор», проект корректируют: увеличивают ширину ленты, глубину заложения, сечение арматуры или марку бетона. И так до достижения идеального баланса.
Враг номер один: грунтовые воды и морозное пучение
Проектирование — это также борьба с рисками. Два главных врага ленточного фундамента — вода и мороз.
Вода: расчет влияния
Высокий уровень грунтовых вод (УГВ) — это:
- Снижение несущей способности грунта (он становится «плывущим»).
- Агрессивное воздействие на бетон (нужен специальный сульфатостойкий цемент).
- Силы гидростатического подпора, которые могут пытаться вытолкнуть фундамент из земли.
Морозное пучение: учет и противодействие
Влажный глинистый грунт при замерзании увеличивается в объеме. Это создает огромные силы, направленные вверх и вбок. Расчет включает проверку на устойчивость против этих сил. Если грунт сильно пучинистый, а заглубиться ниже промерзания дорого, проектируют утепленную отмостку и утепление самого фундамента. Это меняет картину промерзания и сводит пучение к минимуму.
Усадка: терпение и только терпение
Любой фундамент после постройки дает усадку. Бетон набирает прочность и немного сжимается, грунт под ним уплотняется. Важно рассчитать ожидаемую величину усадки и, возможно, заложить в проект специальные мероприятия (пояс жесткости, определенная последовательность возведения стен), чтобы она прошла равномерно и не привела к трещинам.
Факторы, влияющие на усадку, учитываются в расчетах: тип грунта (глина усаживается больше песка), его влажность, размеры самого фундамента.
Проектировщик не просто рисует чертеж. Он прогнозирует поведение фундамента в будущем и закладывает решения, которые сведут все риски к нулю. Это и есть высший пилотаж инженерной мысли.

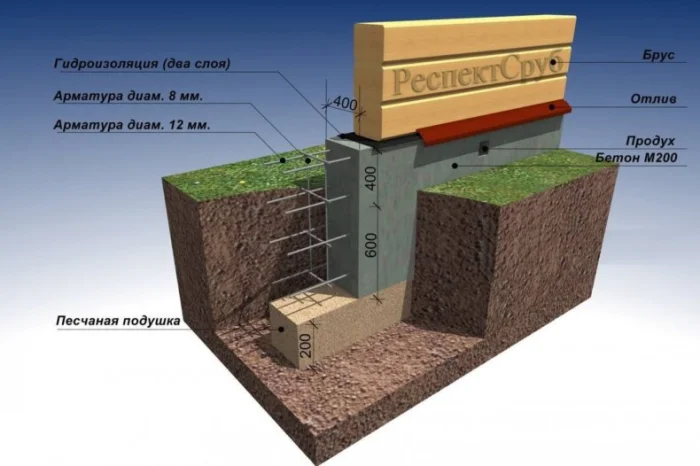

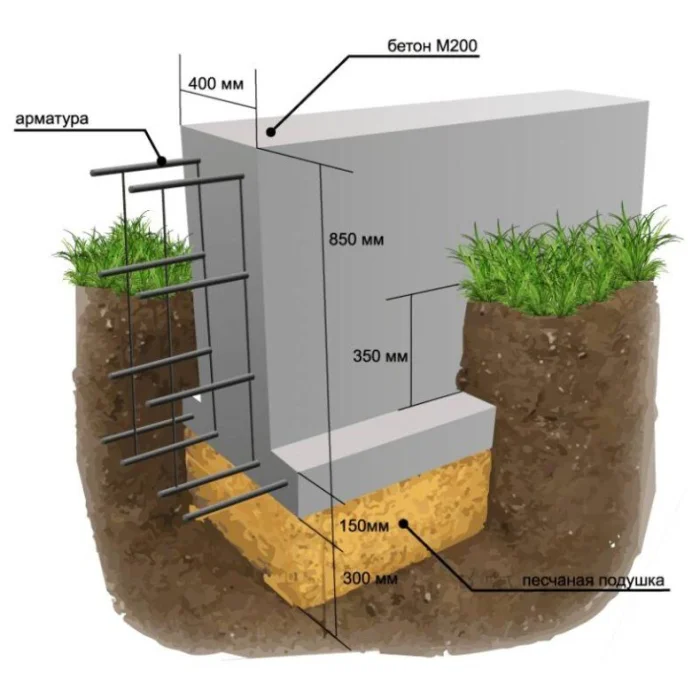

Основание основания: песчаная подушка
Часто слабый верхний слой грунта заменяют на утрамбованную песчаную или щебеночную подушку. Ее тоже нужно спроектировать: рассчитать толщину и ширину, чтобы она правильно перераспределяла давление на нижележащие, более прочные слои грунта.
| Шаг | Действие | Цель |
|---|---|---|
| 1. Идентифицируем врага | Определяем, какой именно грунт нужно заменить (торф, плывун, насыпной). | Понять слабое звено. |
| 2. Ставим задачу | Какую нагрузку должна выдержать подушка? | Сформулировать требования к ее прочности. |
| 3. Проектируем замену | Рассчитываем толщину и площадь подушки из песка/щебня. | Создать надежное и ровное основание для ленты. |

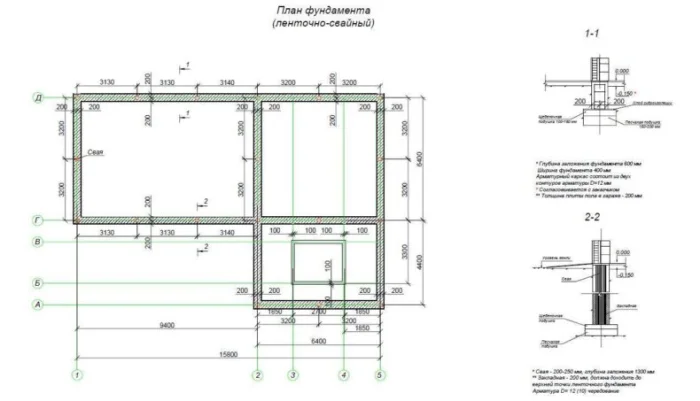

Итог: проект ленточного фундамента — это не одна бумажка, а комплект документов, который включает чертежи, пояснительную записку с расчетами, спецификации материалов. Это ваша главная страховка. Не стройте без него. Доверьте эту работу лицензированным проектировщикам. Помните, скупой платит дважды, а при ошибках в фундаменте — трижды: за проект, за переделку и за ремонт всего дома.

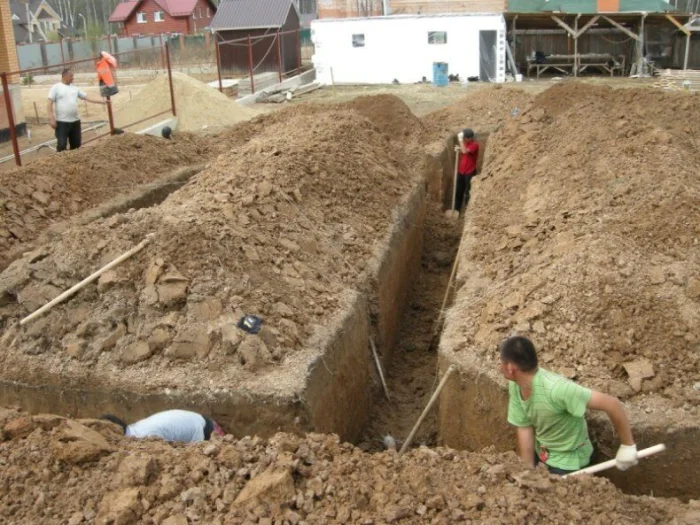

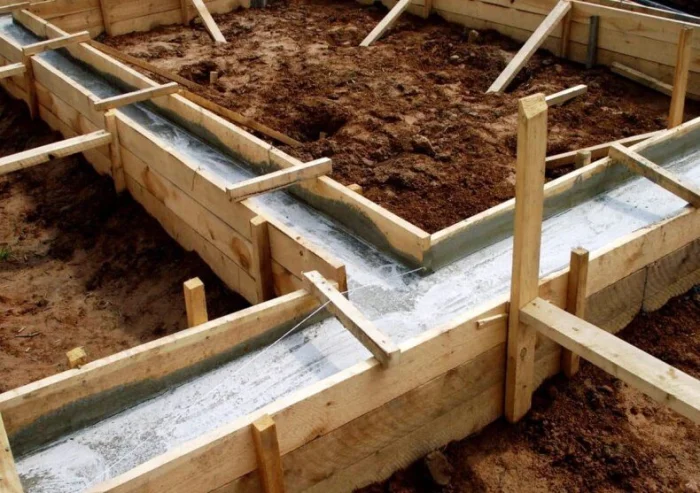

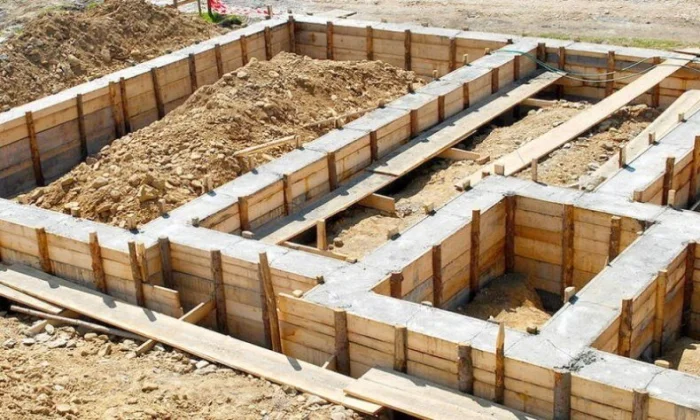

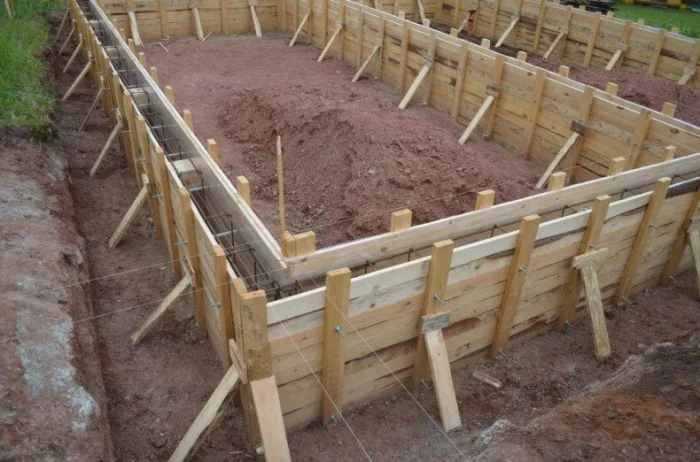

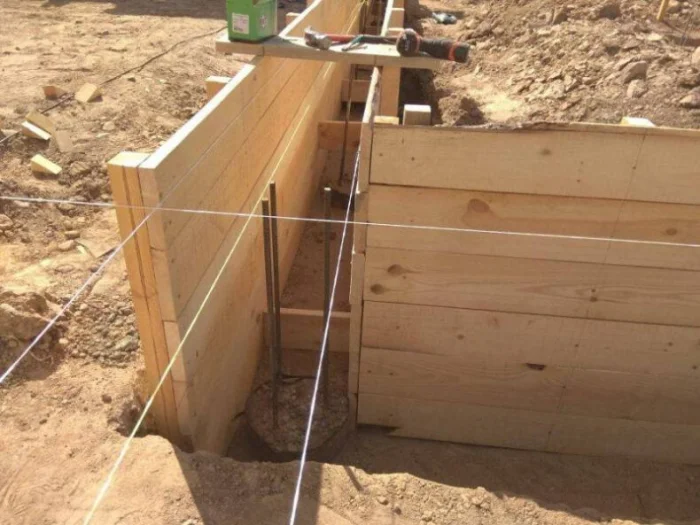

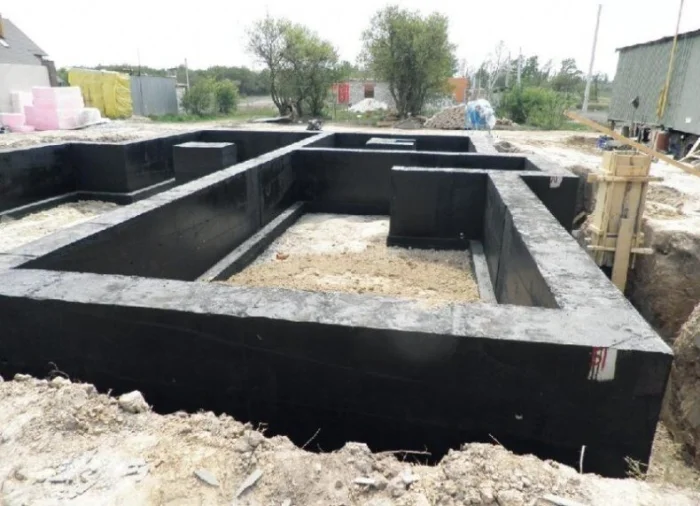

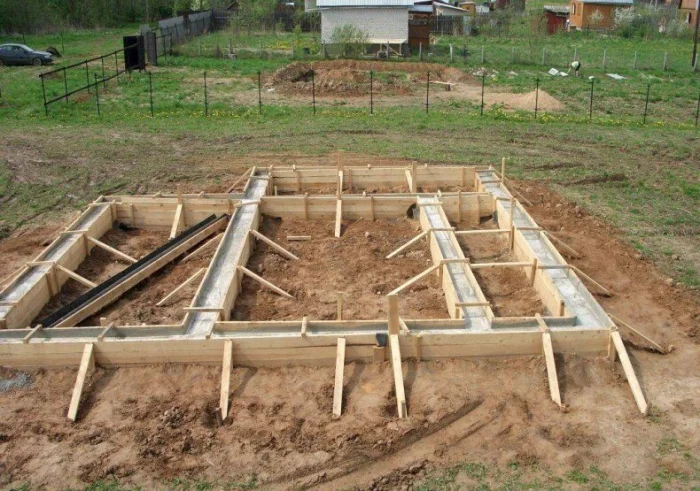

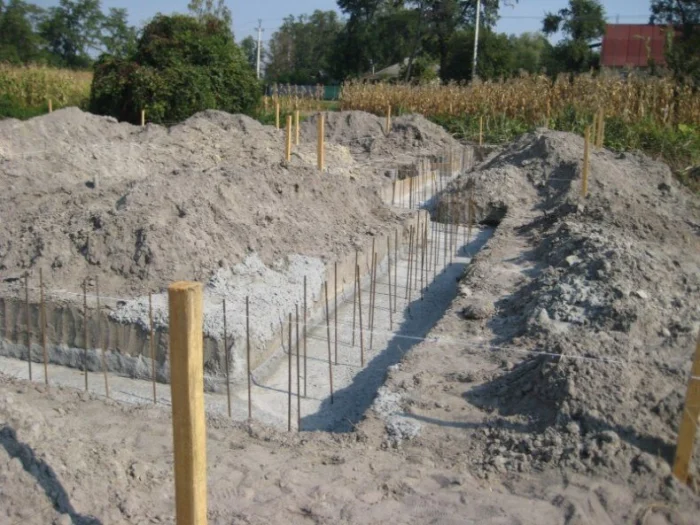

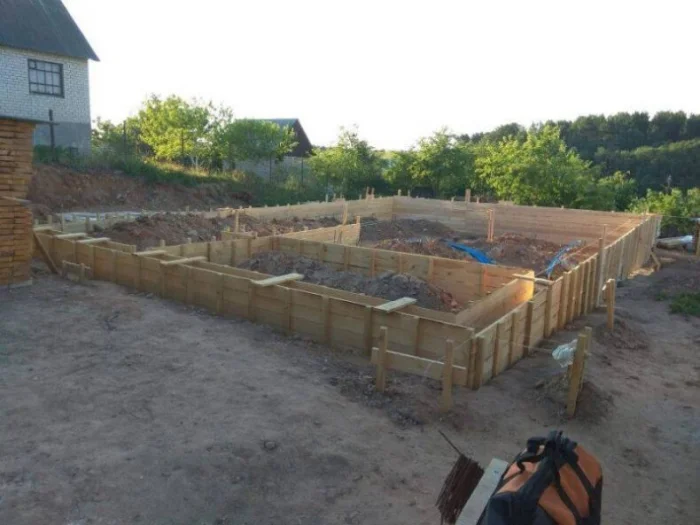

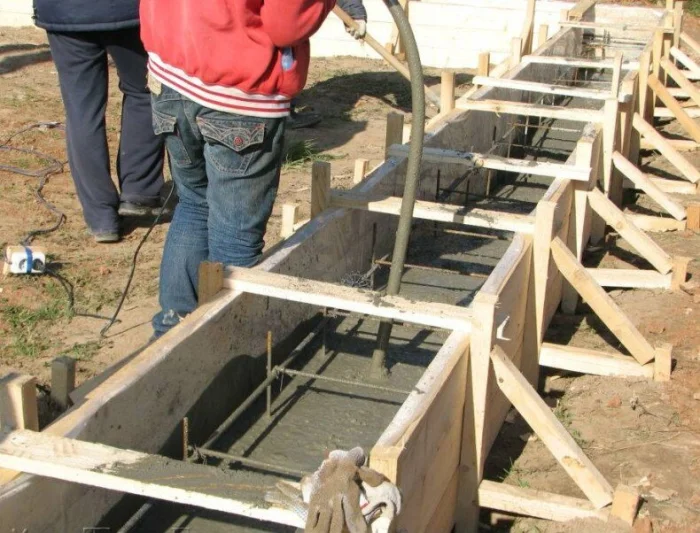

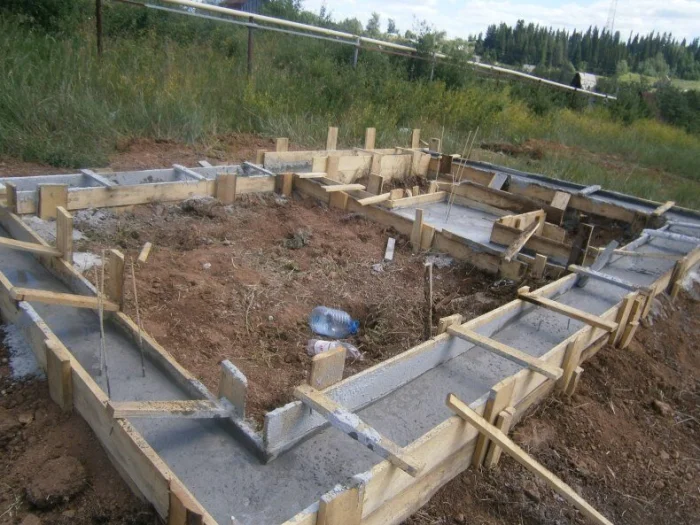

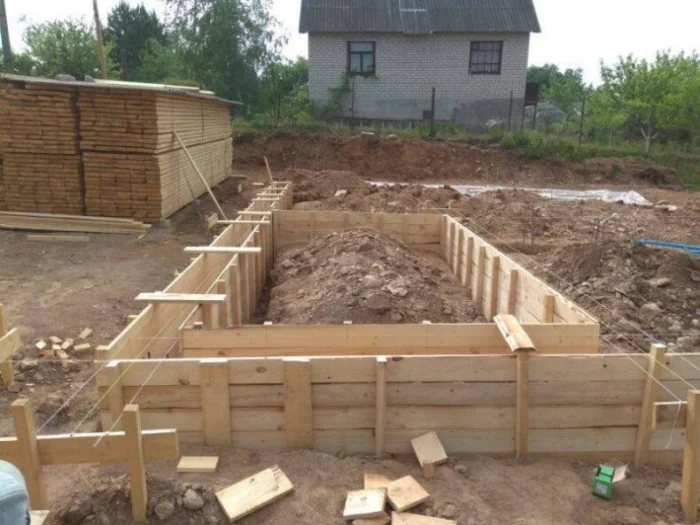

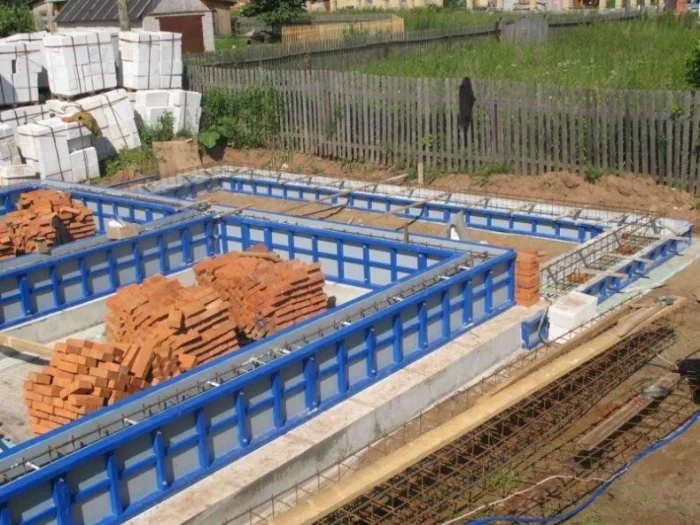

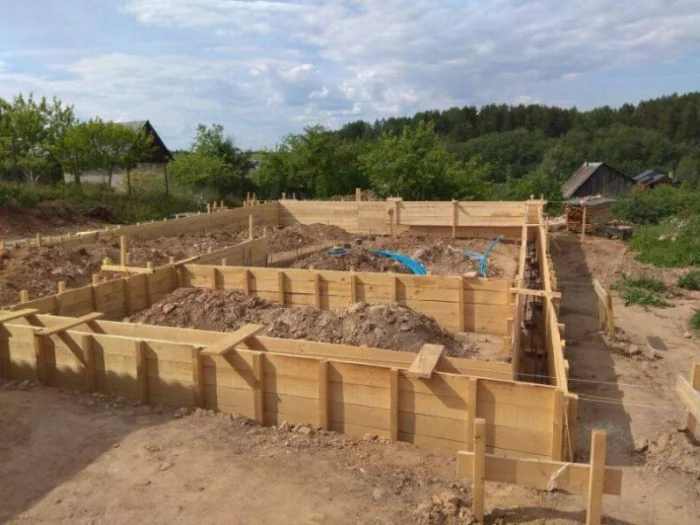

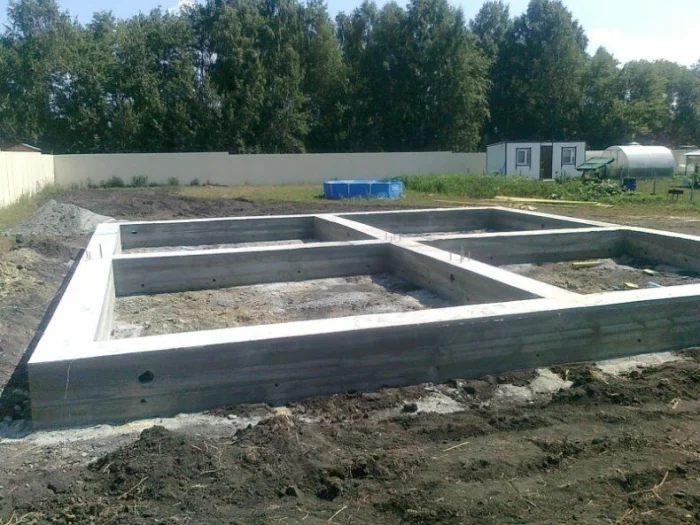

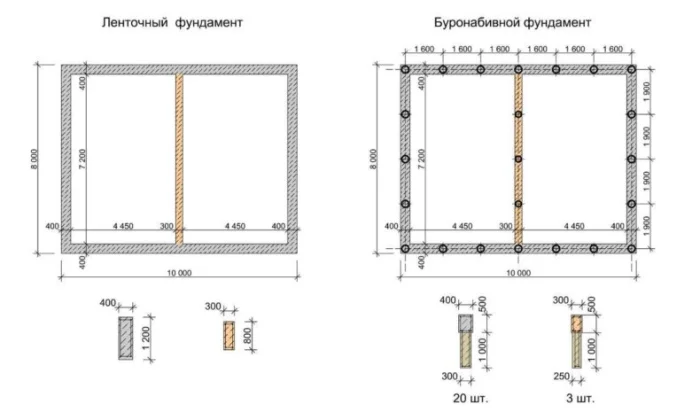

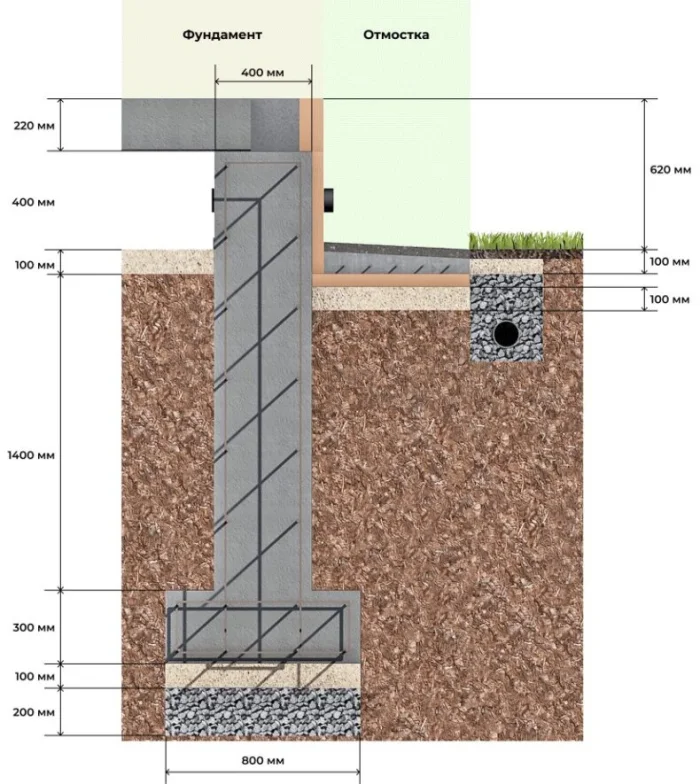

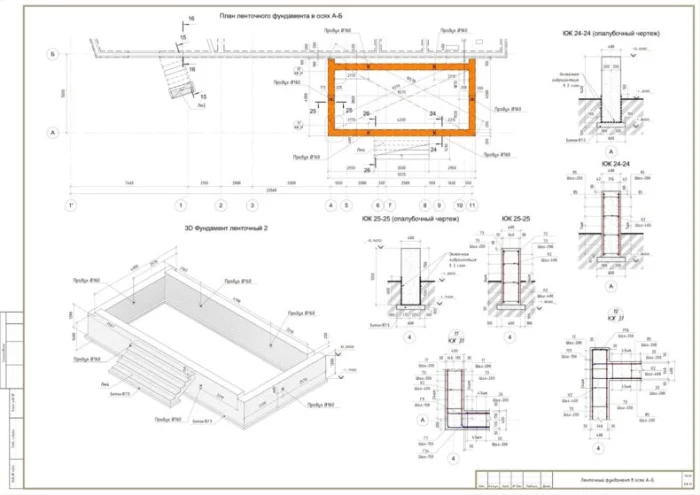

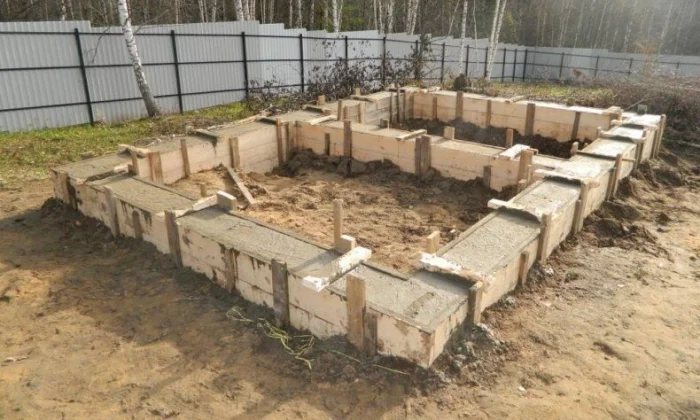

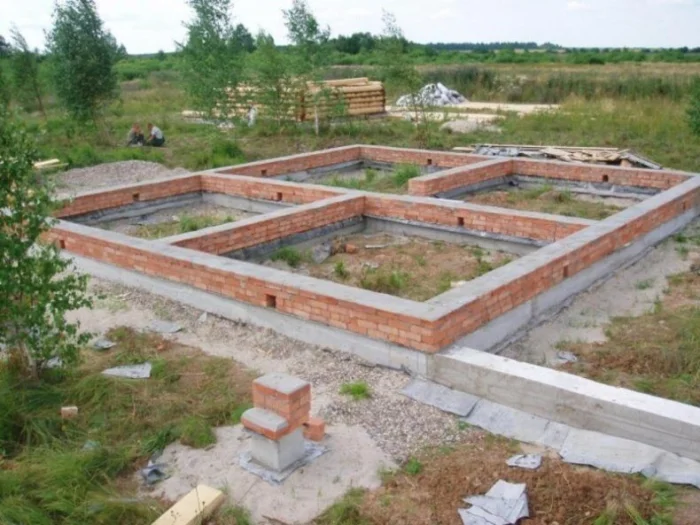

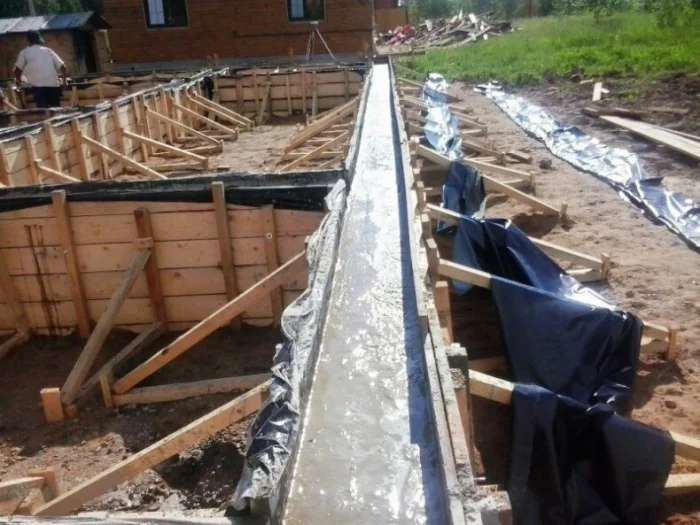

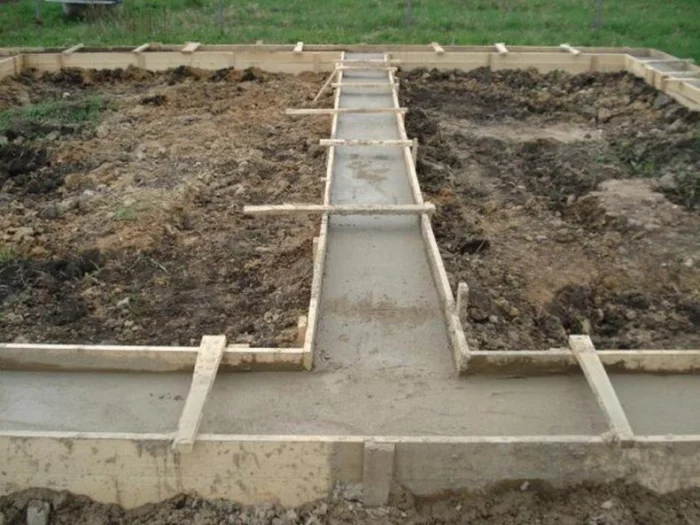

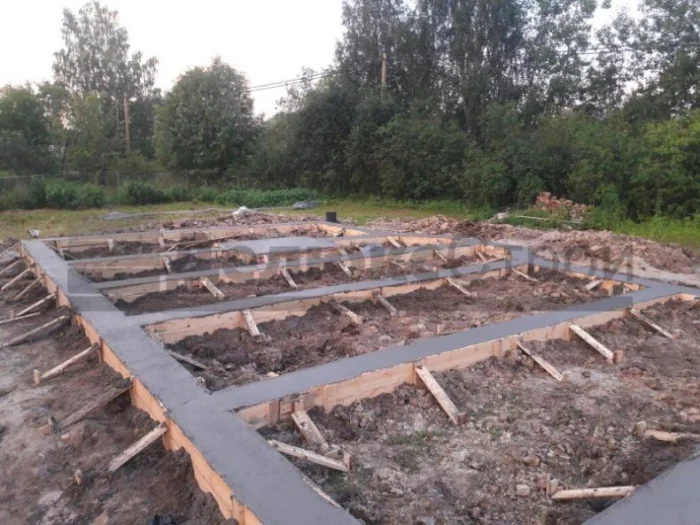

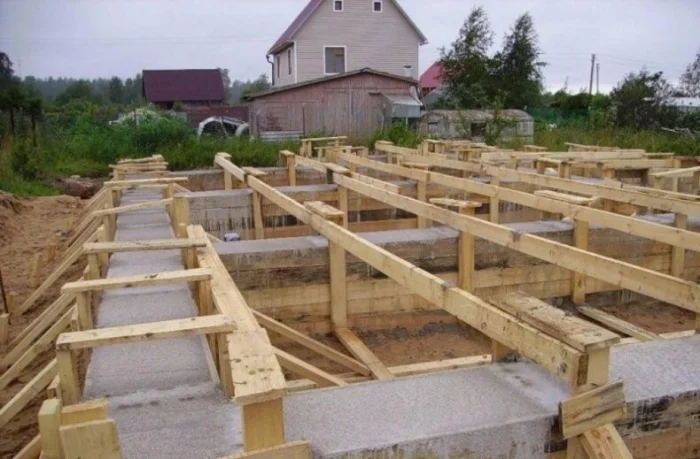

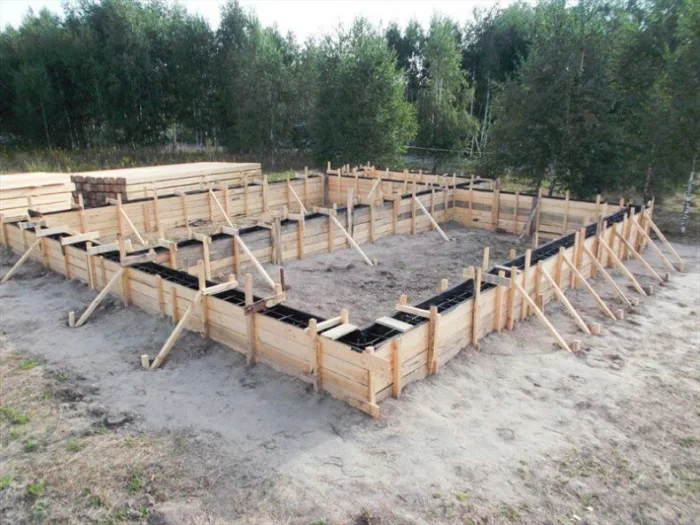

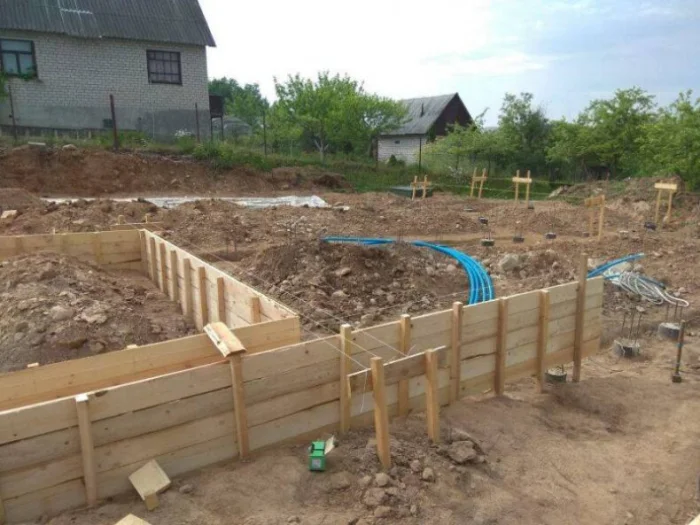

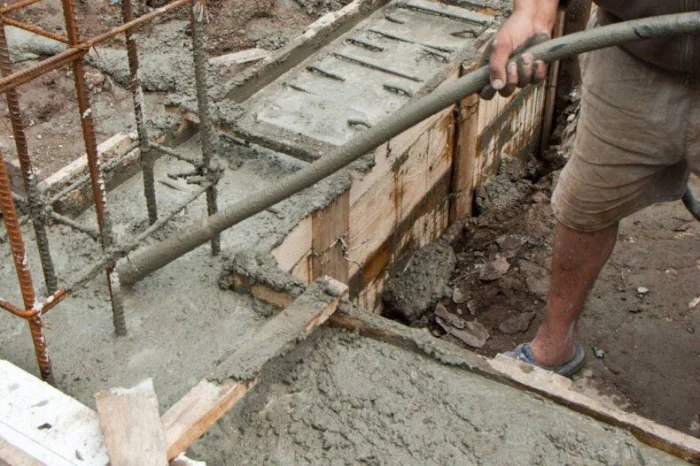

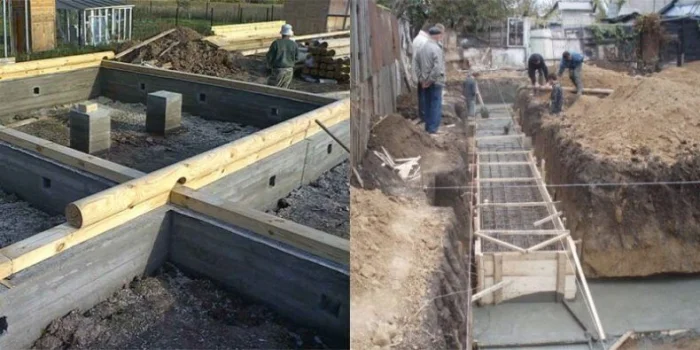

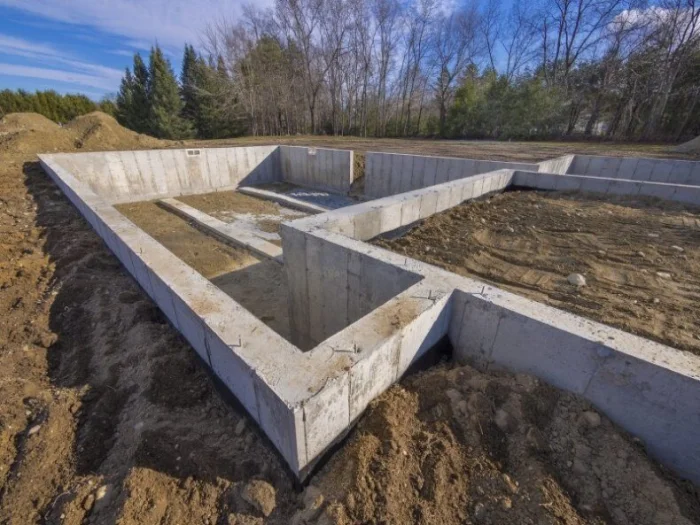

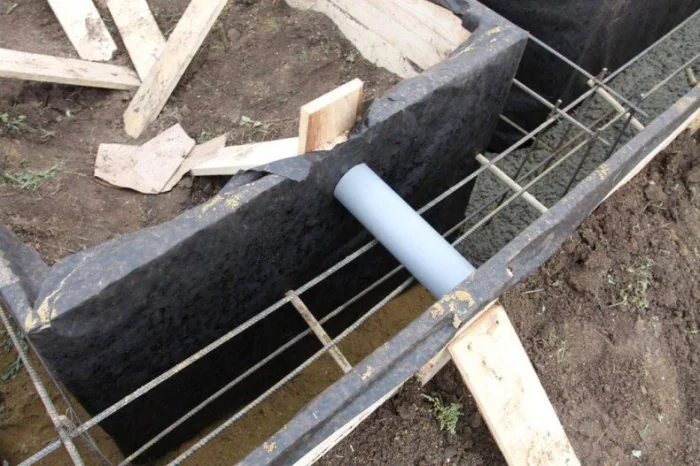

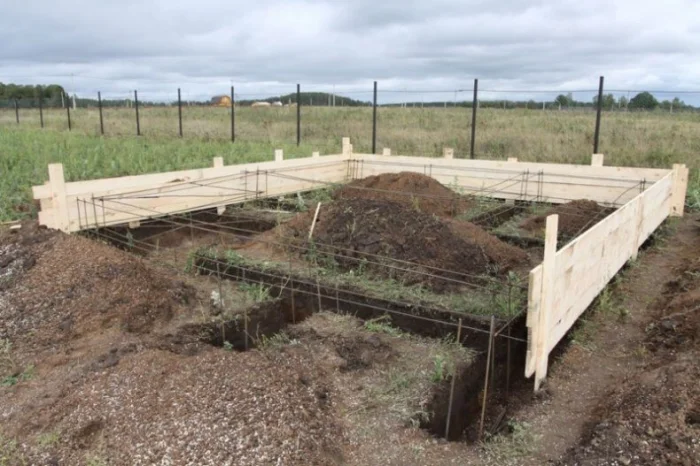

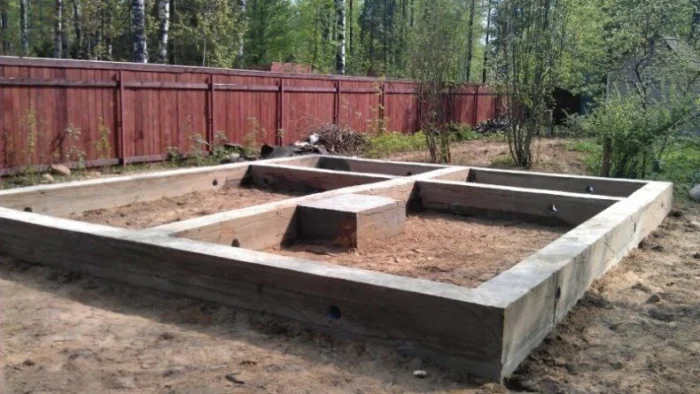

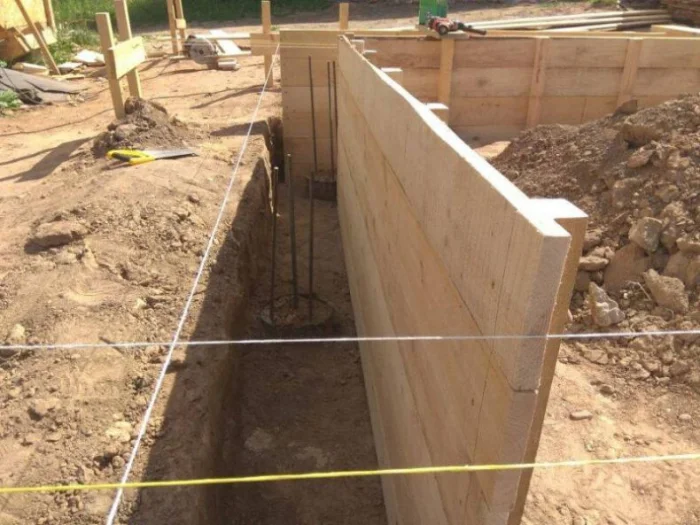

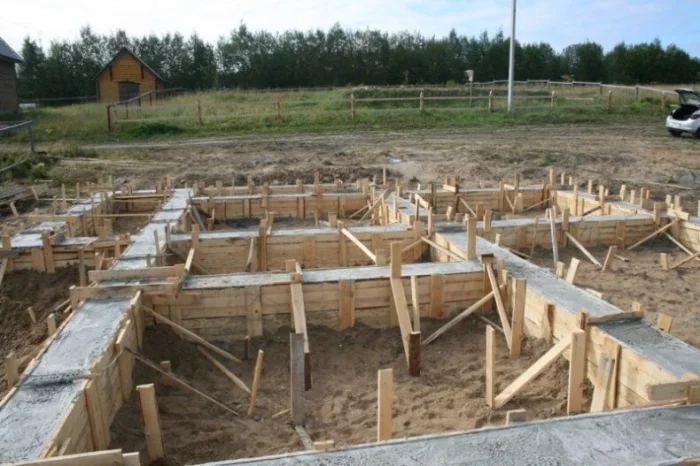

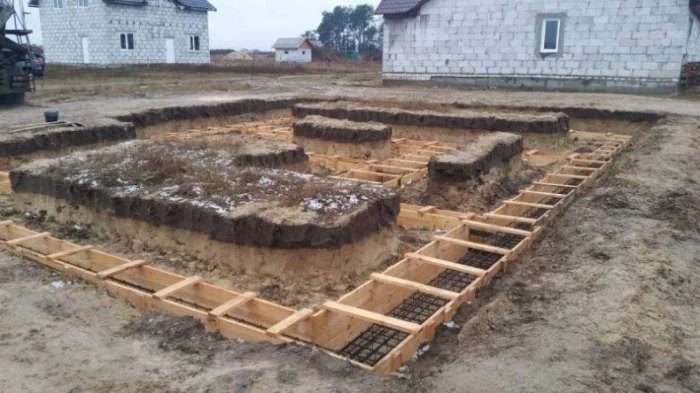

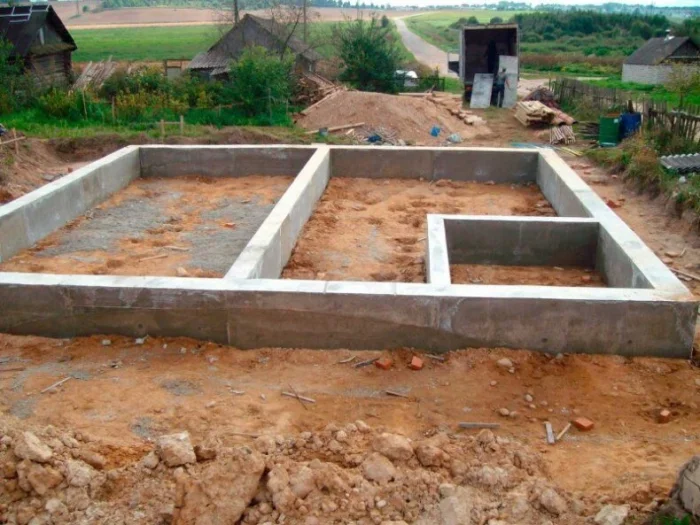

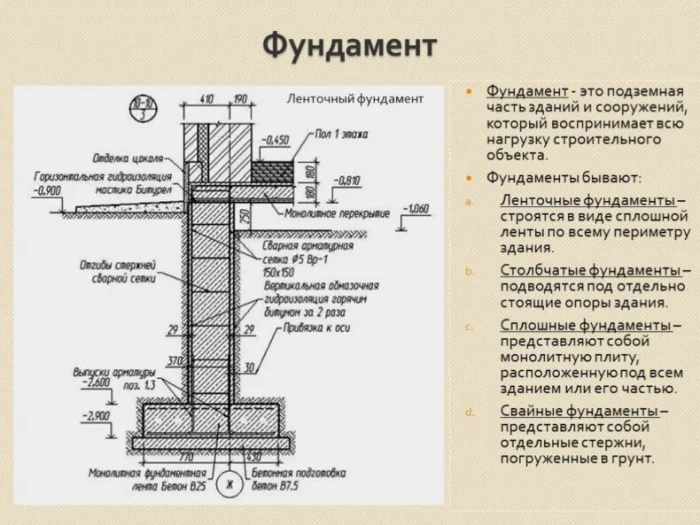

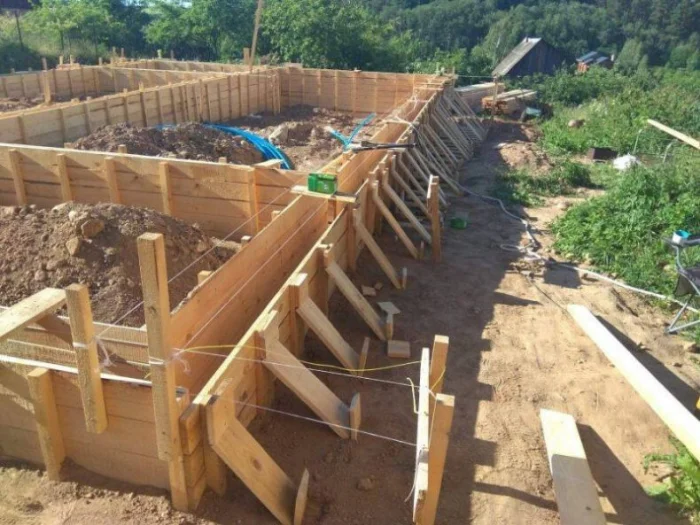

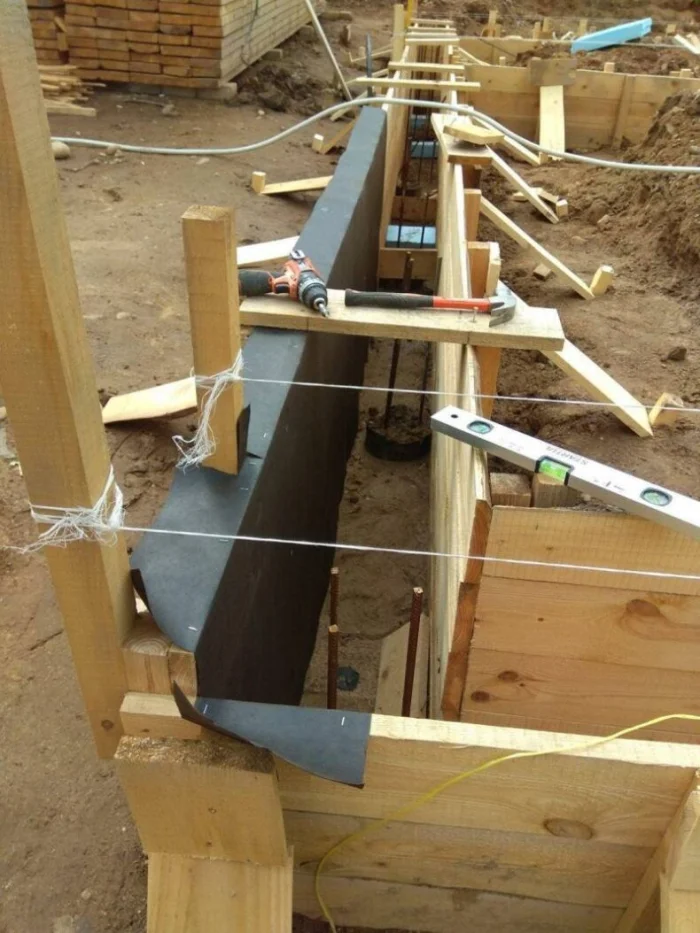

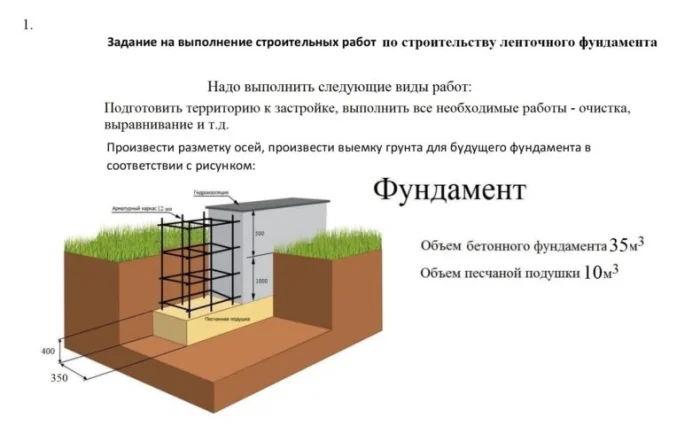

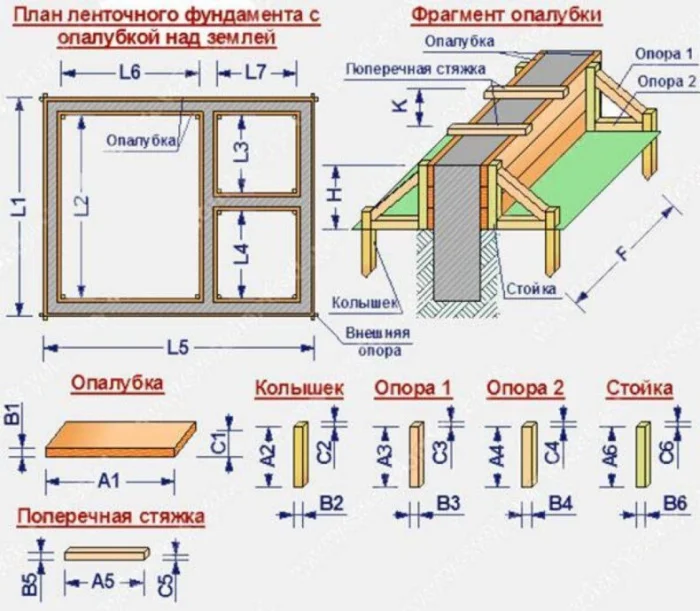

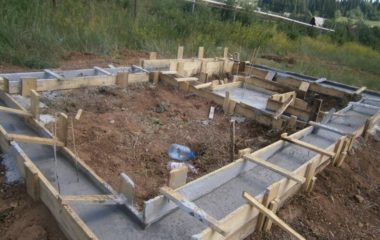

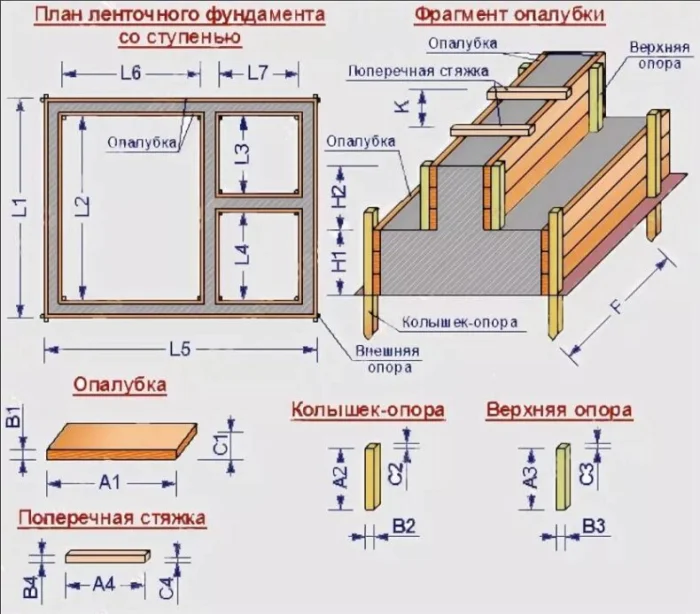

Как это выглядит: галерея проекта в жизни
